繪圖是工程設計乃至整個工程建設中的一個重要環節。然而，圖紙的繪制是一項極其繁瑣的工作，不但要求正確、精確，而且隨著環境、需求等外部條件的變化，設計方案也會隨之變化。CAD軟件是一款功能強大的軟件，二維三維圖形均可實現。在工程和產品設計中，計算機可以幫助設計人員擔負計算、信息存儲和制圖等項工作。

方法：

1、打開CAD軟件，選擇“視圖”中的“三維視圖”中的“西南等軸側”視圖。

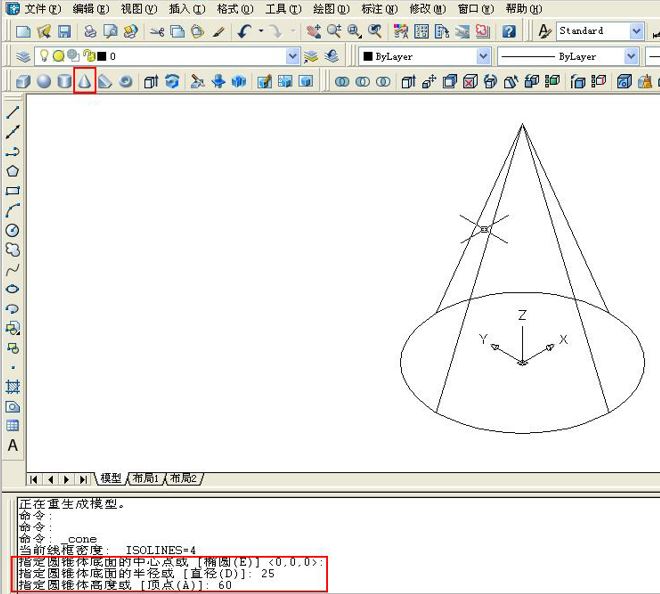

2、利用建模中圓錐命令，畫一個底面直徑是25，高是60的圓錐體。

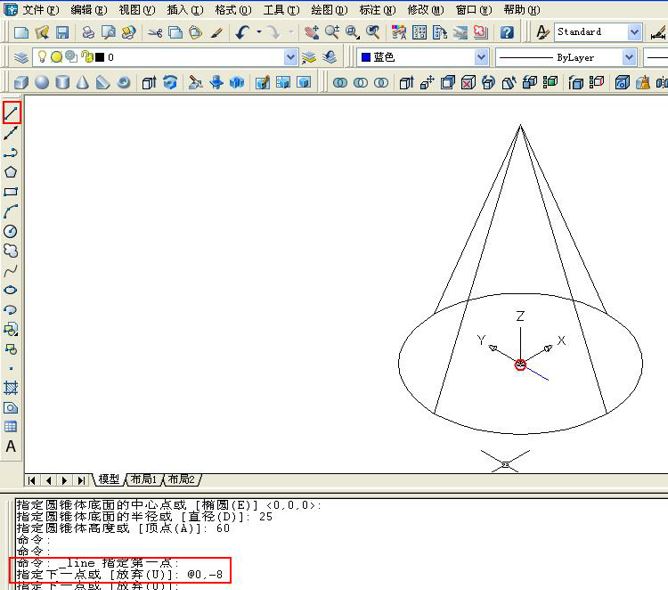

3、以圓錐底面圓心為起點，畫一條長是8的直線，用來作為剖切的面上一點。

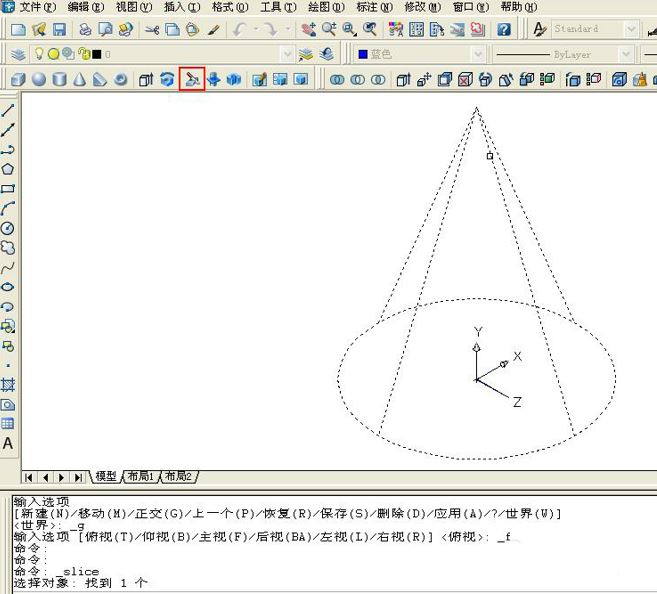

4、在“修改”中點擊“三維操作”里面的“剖切”命令，準備剖切。

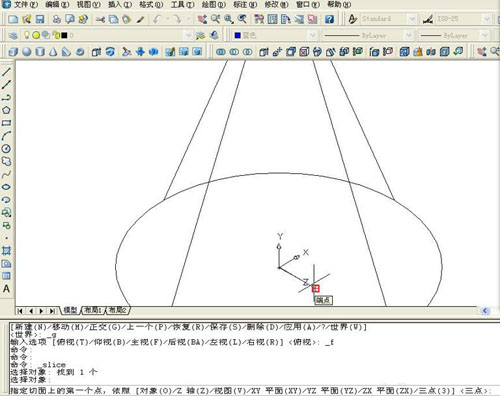

5、在任務欄中選擇三點定面的方法，確定剖切平面，同時記得全選三維圖形。

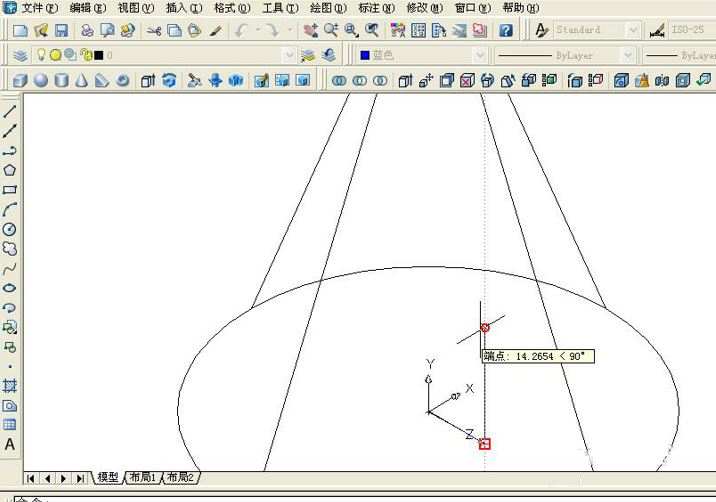

6、打開“正交”模式，選擇長為8的線的另一端點，同時在其他坐標軸上任意選擇兩點，確定平面。

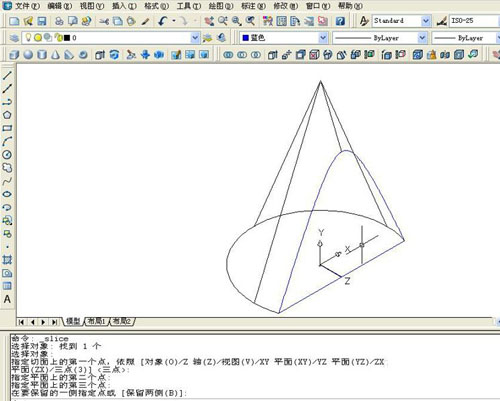

7、任務欄提示：在保留的那一側任意點擊一點，剖切完成。
