對于初學者來說，在CAD里畫一個簡易的八卦圖可能感覺較困難，這個困難指的不是你不會畫，而是你對CAD的思路還不夠清晰，下面我就帶著你通過幾個簡單的步驟即可實現(xiàn)八卦圖的繪制。

打開CAD(任何版本都可以）

提醒：整個制圖過程中打開正交模式，打開捕捉模式（圓心、象限點）

一、畫圓

1、輸入圓的命令（簡寫 ：C）

2、以任意一點為圓心，畫一個半徑為100mm的圓

3、重復圓的命令，按住CTRL鍵再點擊鼠標右鍵，選擇自，在半徑100的圓心上點擊一下，然后鼠標往上垂直移動（超過圓心即可，這主要是用鼠標確定方向），再在鍵盤上輸入50（表示從圓心上去50mm），再接著輸入50（這個是圓的半徑）

4、重復圓的命令，以半徑50的圓心為同心，畫一個魚眼圓，半徑15

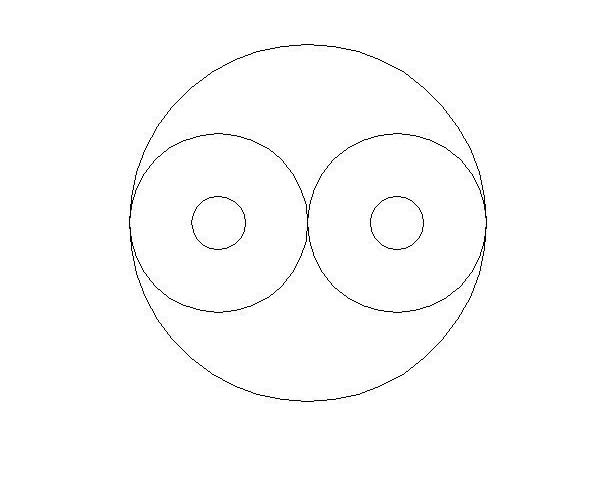

二、輸入鏡像命令（簡寫：mi）

1、選擇半徑15和50的圓，回車確認選擇對象

2、在半徑100的圓的象限點上確定鏡像的第一點，然后再在100的圓的圓收上點擊一下做為鏡像的第二點

三、修剪圓

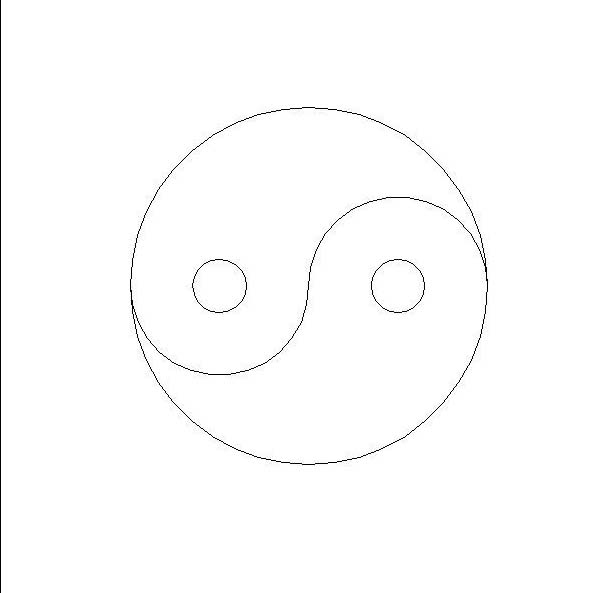

輸入修剪命令（簡寫：tr）

連續(xù)兩次回車，然后直接修剪上半部分50的圓的右半邊，再修剪下半部分50的圓的左半邊

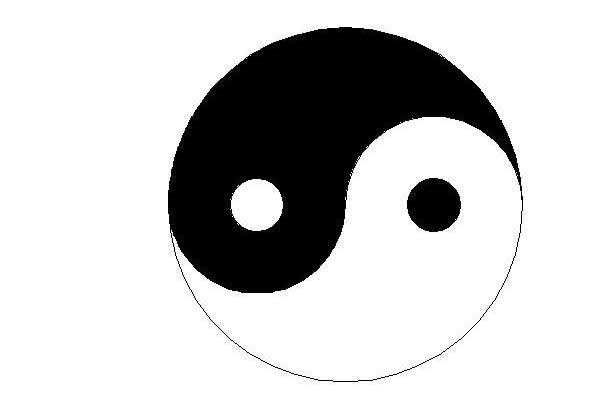

四、圖案填充

輸入圖案填充命令（簡寫：H）

1、在圖案填充的對話框里的圖案填棄選項下設置圖案為SOLID，在邊界下方選擇：拾取點

2、在100的圓的圓心靠左的位置點擊一下，再在上方15的圓的里面點擊一下

3、確認退出即完成八卦圖的繪制。
