CAD中的繪圖功能很豐富，梯形也是很常見的基本圖形，除了特殊的梯形可以用特殊方法來畫，只知道幾條邊長的梯形畫起來還是有一定的難度的，下面小編就一個上底是15，下底是78，兩條腰分別是65和58的普通梯形，來跟各位講解一下畫法。

1、打開CAD，新建一個工程，選擇acadiso.dwt選項，如下圖所示。

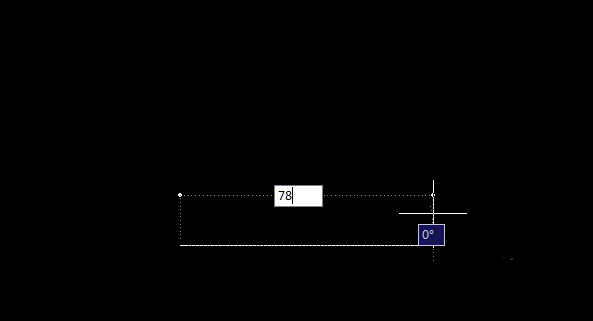

2、畫一條長是78-15=63的線段，作為梯形的下底，如下圖。

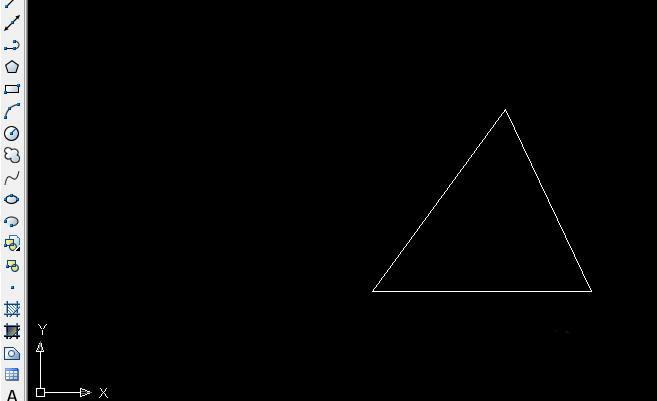

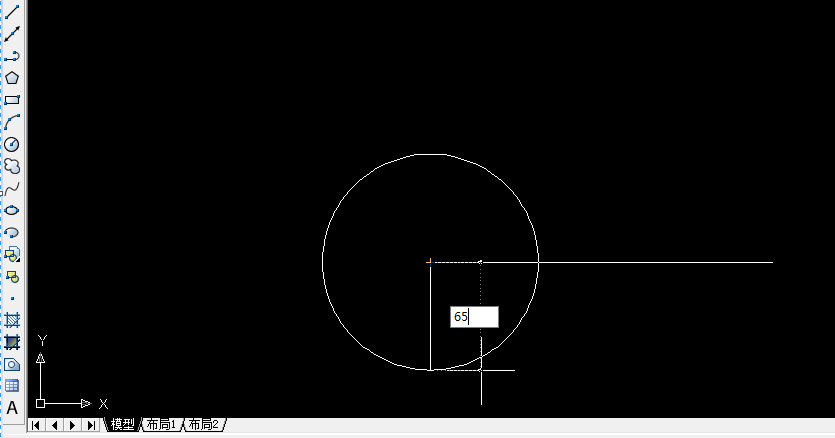

3、以長度為63的線段的一個端點為圓心，畫一個半徑是65的圓。如下圖

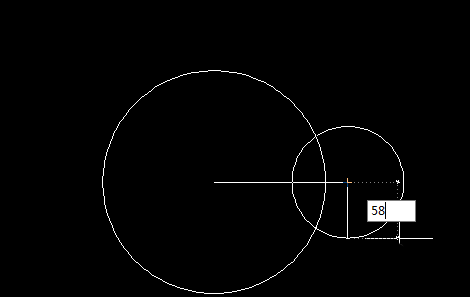

4、同樣的方法，以長度為63的線段的另一個端點為圓心，畫一個半徑是58的圓。如下圖

5、兩個圓有一個交點，將此交點和63的線段兩端連接起來，然后將兩個圓刪除，如下圖。

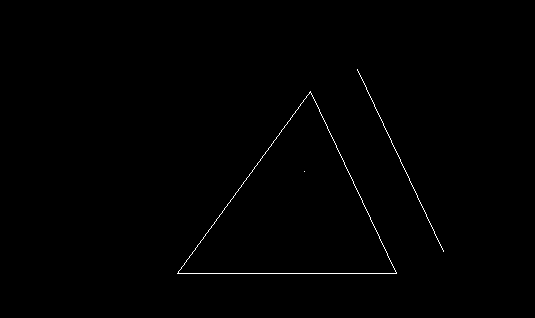

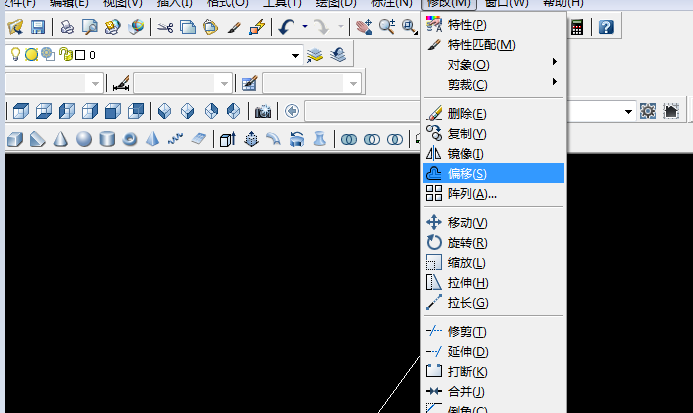

6、選擇“ 修改”菜單中的“偏移”命令，將三角形的右側邊向右偏移15，如下圖

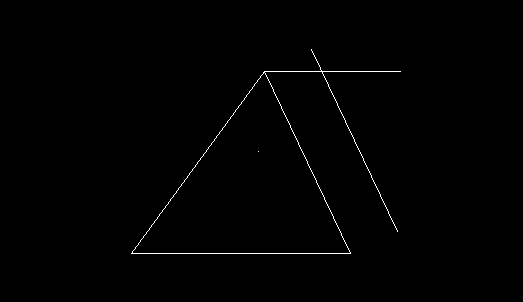

7、打開正交模式，以三角形的上端頂點為起點畫直線，和偏移線有一個交點，如下圖。

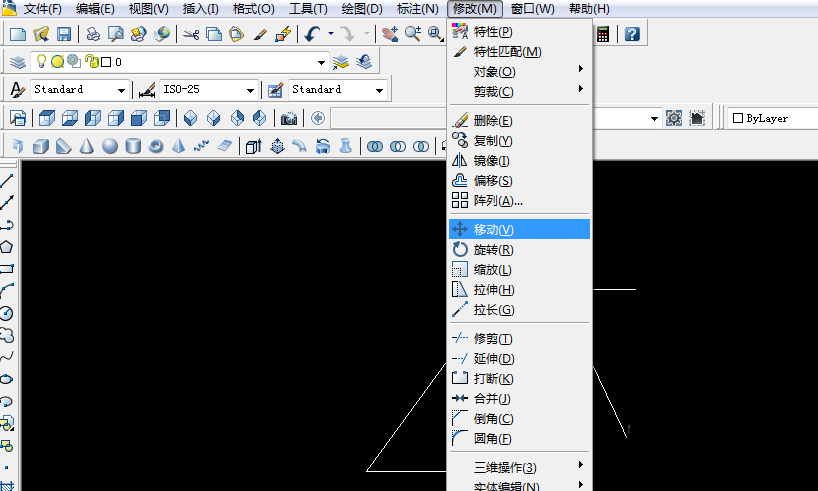

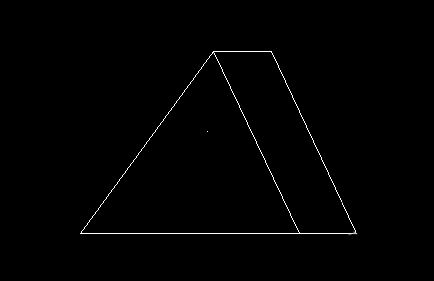

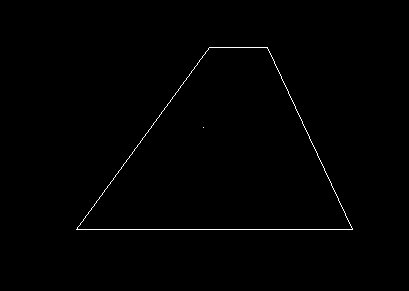

8、移動偏移線到水平線上，如下圖，連接各個點，梯形圖即完成。
