cad制圖中經常需要畫虛線，但有的時候畫的虛線常常過密，看起來像實線，必須放大很多倍后才能看出來是虛線，這里叫大家如何處理這種情況。

1、如圖的虛線，需要放大很多倍才能看出來，不符合繪圖的需要，這里是全局比例因子需要調整。

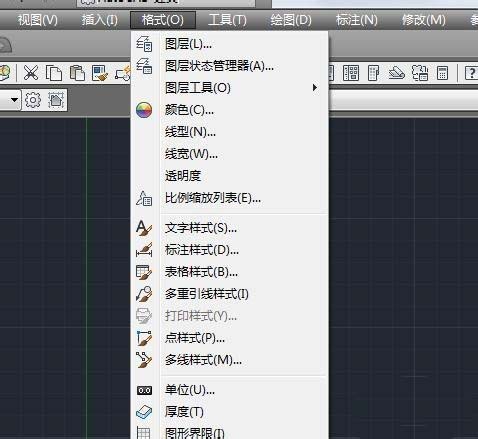

2、點擊菜單欄里的“格式”

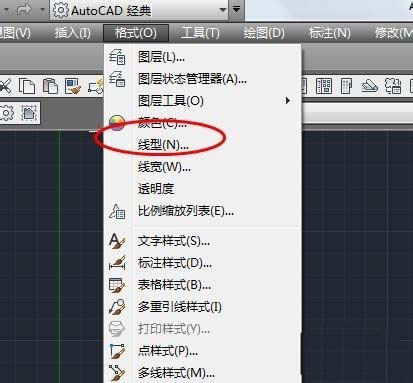

3、下拉菜單欄里有“線型”的選項，線型即是調整直線的類型。

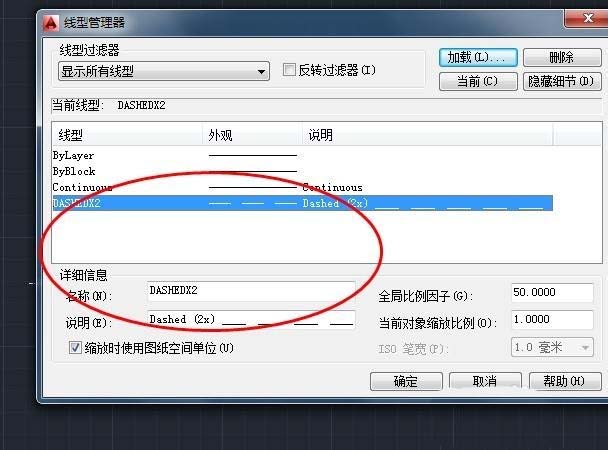

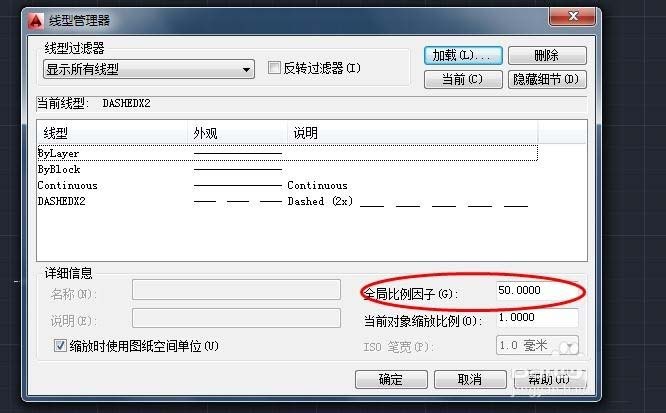

4、點擊“線型”，出現如下界面，選擇虛線旁邊的“全局比例因子”，改為50到100之間就可以。

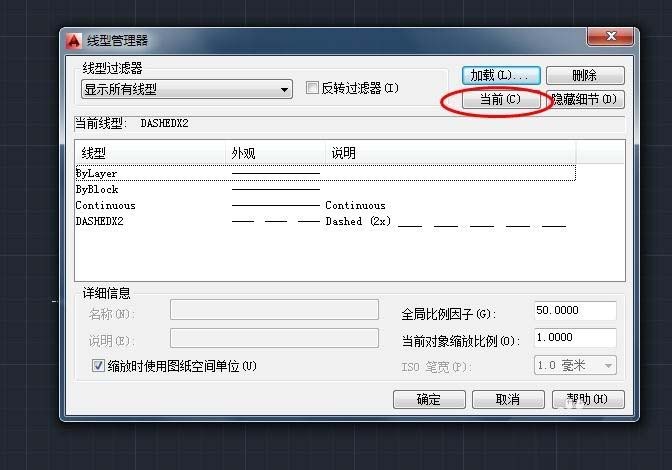

5、完成后記得點擊“當前”，將設置保存為當前使用狀態。

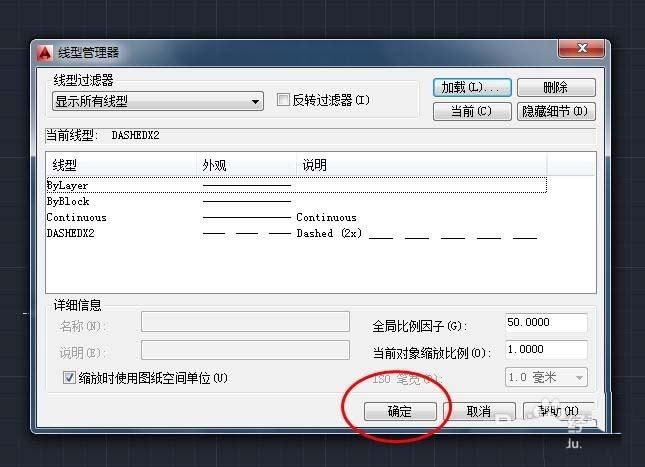

6、最后點擊確認，操作完成，看繪圖界面是否符合要求，如果虛線還密，就繼續調整比例因子即可。
