做包裝時，尺寸模線是整個包裝稿件的最基本框架；模線圖可以先試一下包裝大小是否合適，備注那個區域適合開窗、不適合排版文字等信息。這里給大家分享下用CAD繪制模線常用到的功能方法。

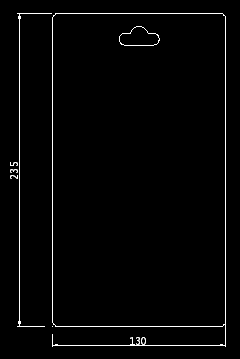

最終效果圖（尺寸：13*23.5CM）

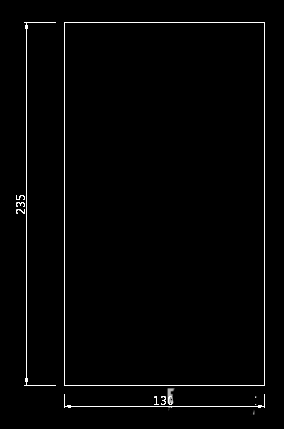

繪制130*235mm矩形: （CAD左下角命令欄會提示當前步驟和下一步可選擇步驟方式，不清楚時可看命令欄提示）。輸入REC——空格確認——（提示選擇點）在繪圖區內隨便選點左單擊——輸入D（選擇輸入尺寸）——空格確認——輸入長度130——確認——輸入寬度235——確認——鼠標界面上左單擊確認矩形位置

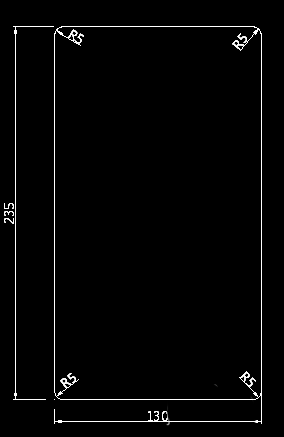

四個角做5mm倒角。輸入“F”——空格確認——輸入“R”——空格確認——輸入半徑“5”mm——輸入“P”（選擇多段線）——在繪圖界面中點選矩形線——即完成

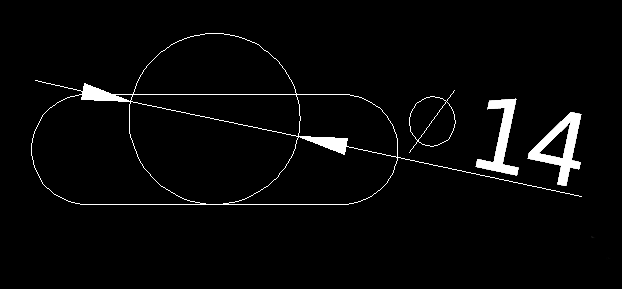

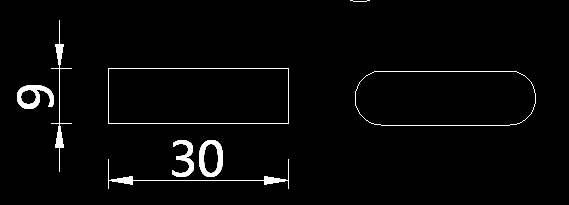

做掛空。先做30*9mm的矩形，再做R4.5mm的倒角，在矩形居中位置繪制直徑14mm的圓，輸入“C”——選擇矩形邊中點為圓心——輸入半徑“7”——空格確認——再輸入“M”——移動圓至和下邊矩形重合

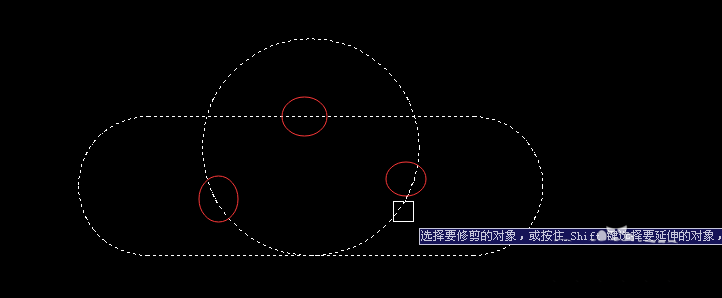

剪切掉不要的線 移動掛空至合適位置。輸入“TR”——空格確認——選擇圓和倒完角后的矩形——空格確認——點選如下截圖三個紅圈位置（刪除多余曲線）

輸入“M”——空格確認——選中掛孔——移動至合適位置——即完成
