CAD設計圖紙時，坐標標注必不可少，除了單個標注外，整體標注坐標數更顯整齊和美觀，不單節省了設計的時間又不會令人看起來感覺零亂，從而減少因圖形密集座標零亂而引起異常的問題。要如何快速標注出整齊的坐標圖呢，下面就簡略說說方法。

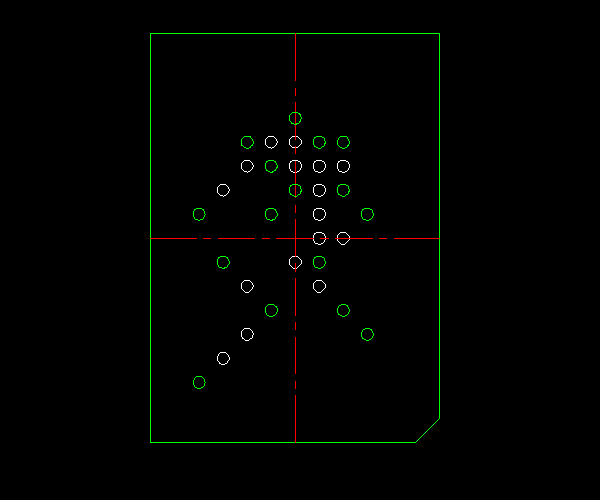

1、在CAD上繪出要標注的圖形,并畫中心線

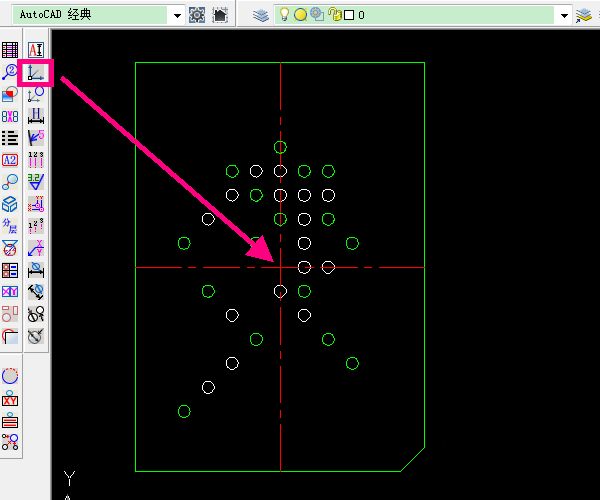

2、設置圖形中心原點。點擊改原點命令圖標，抓取中心線交點。

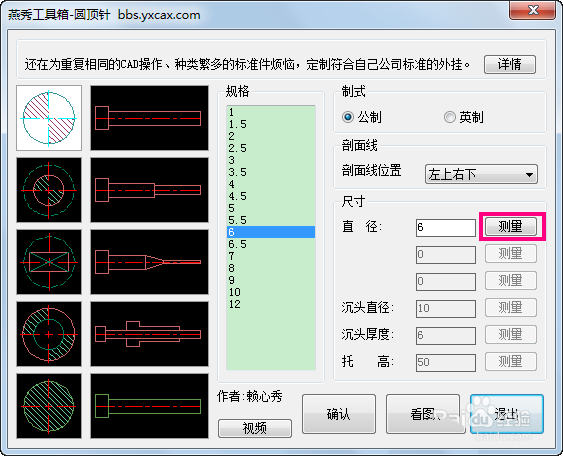

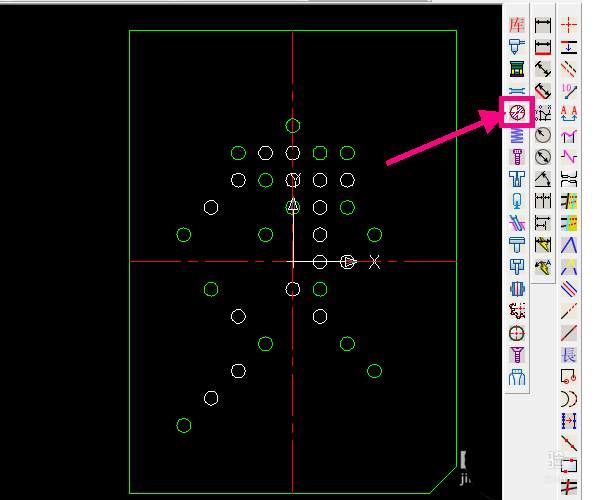

3、中心原點設好后，看圖畫頂針孔，選擇圓頂孔命令圖標（工具欄圖標不固定位置，按自己習慣設定）

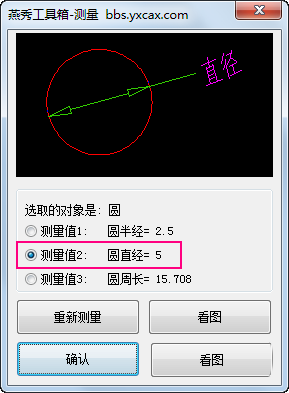

4、在彈出的窗口選擇測量，選取圖形上圓進行測量大小，不同大小的圓進行分別測量

5、每次測量都會看到測量結果

6、測出圓的大小后，分別抓取圓心進行畫圓頂針，如果是方形必須先畫出中心線，再選擇相對圖形進行繪制，道理是一樣的，這里不多詳述

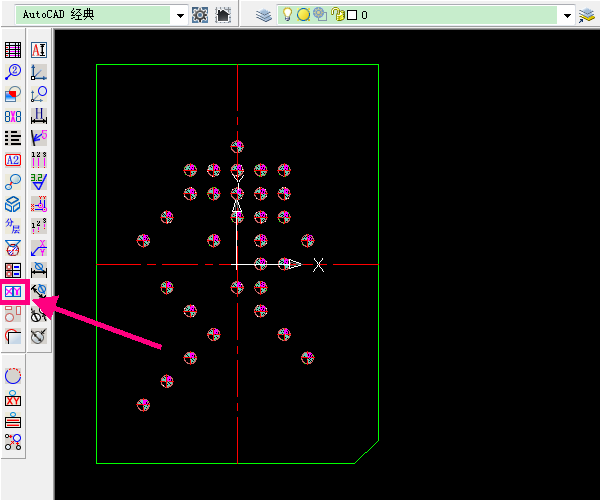

7、在所有需要標注的圖形畫好后，點擊“頂針座標列表”命令圖標

8、這時，在下方命令欄會提示指寫座標排列方式，有兩個選擇：T和B，選擇那一個都可以，默認即可

9、選擇座標精度1～3，默默為2,即有小數點兩位數，這里應該最少2位，要求高精度可以輸入3位。確認后窗選擇圖形

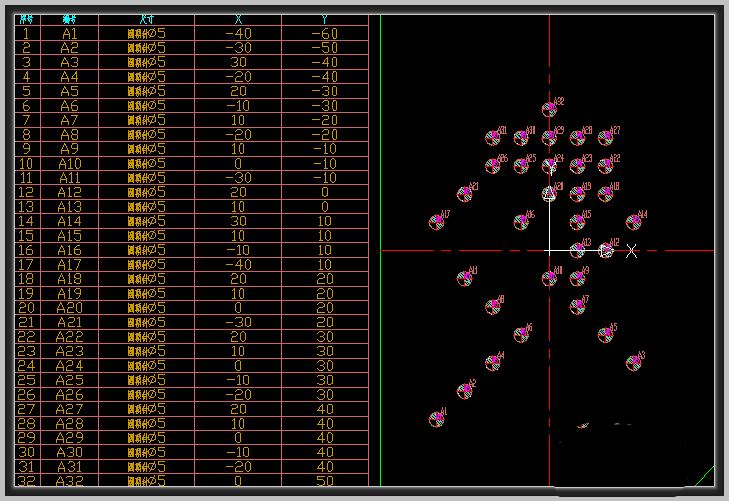

10、最后選擇座標擺放基點并修整大小，操作到這里已經完成，保存文檔或以圖紙的形式打印出來就OK了
