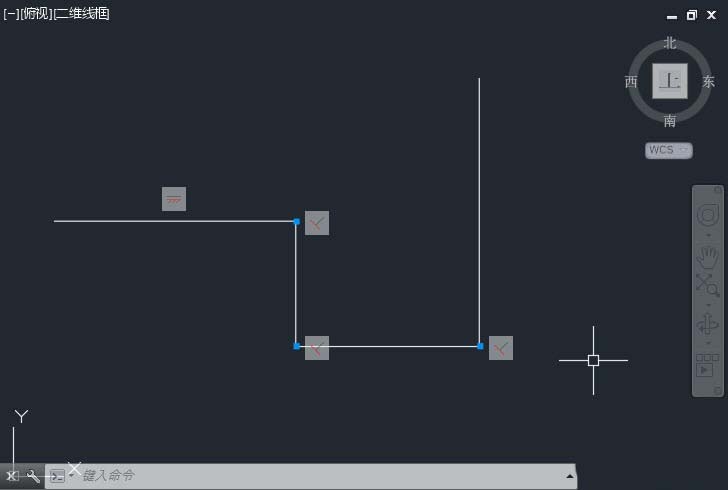

網上有不少人問這樣的問題，在畫圖時圖中會出現很多方形小圖標，如下圖所示 ，這是怎么回事？怎么去掉這些圖標？

一、什么是約束？

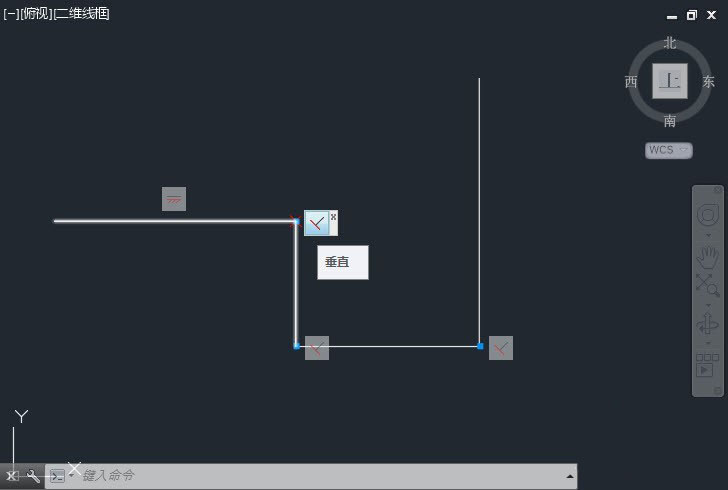

1、要想知道這些方塊圖標是什么，可以將光標移動到光標上，光標上會顯示漢字，如下圖所示。

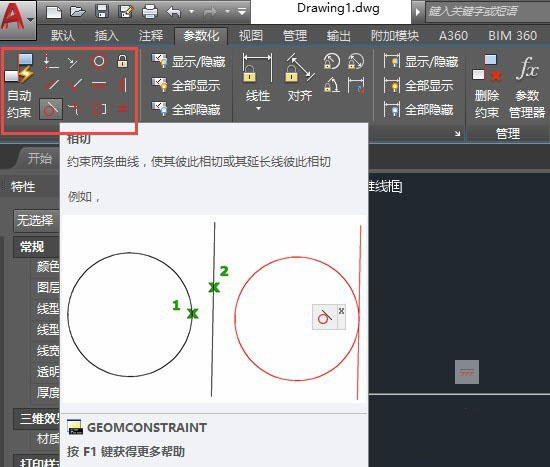

2、從出現的文字我們就知道了這個圖標的意思，比如說上圖中的垂直很顯然說的是兩條直線的幾何位置關系。這種用于定義圖形的幾何特征或兩個圖形間幾何關系的控件叫約束（CONSTRAINT），是CAD參數化設計的一部分，CAD提供的幾何約束包括重合、共線、固定、水平、豎直、垂直、平行、相切、平滑、對稱、相等，如下圖所示。

二、怎么能不自動約束？

知道了這些圖標是約束的符號，那為什么我們也沒有設置約束，繪圖時怎么就會出現自動出現約束呢？在CAD中提供了一種功能叫：推斷約束，也就是根據我們繪制圖形的當前狀態自動判斷是否加上約束，比如我們繪制一條水平線，就會加上水平約束，兩條線之間呈90度，就會加上垂直約束。

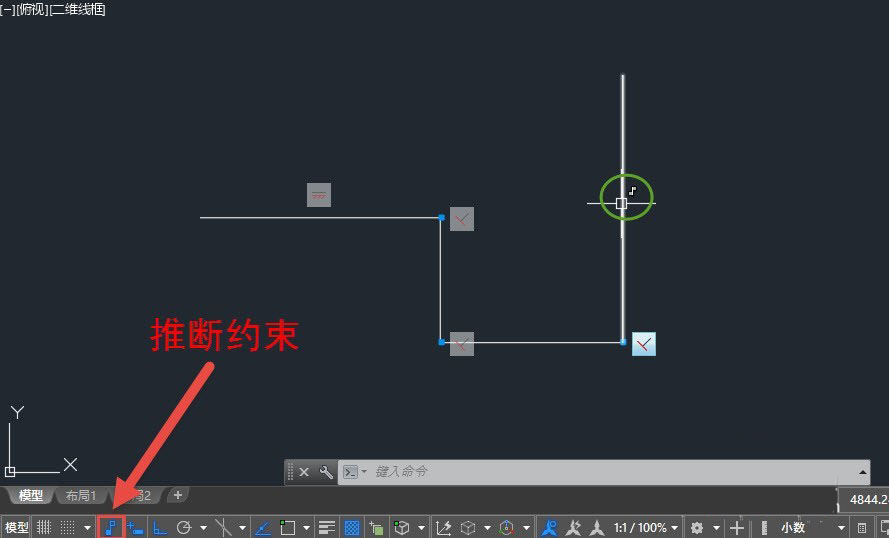

1、如果想不自動進行約束，只單擊底部狀態欄的推斷約束，關閉推斷約束就可以了，如下圖所示。

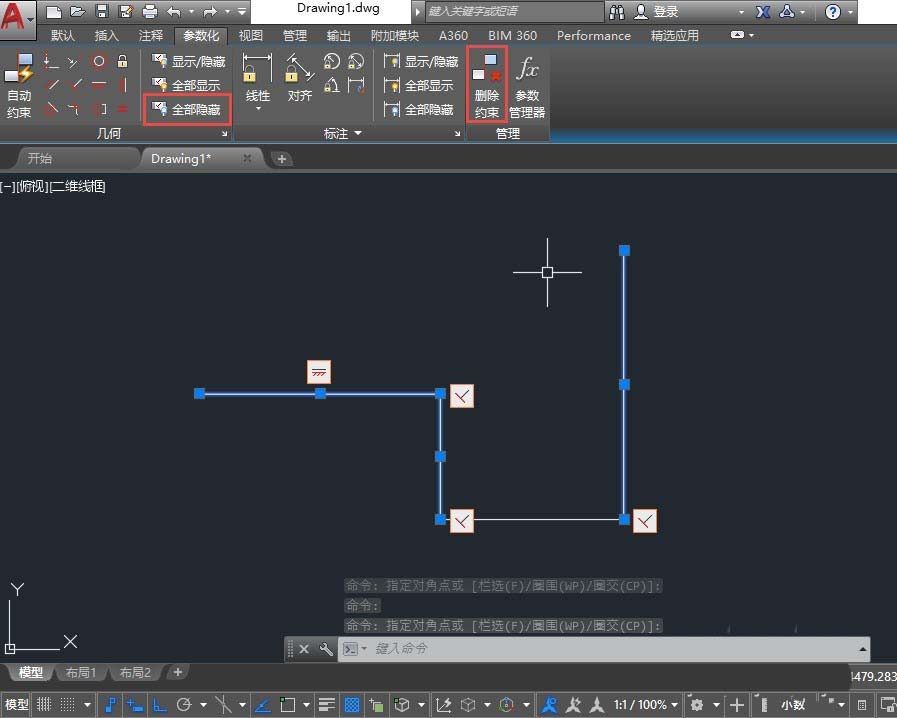

2、當圖形添加了約束后，十字光標處也會出現一個推斷約束的標記，網上也有人問怎么將這個標記去掉的。推斷約束關閉后，只是后面繪制的圖形不會自動進行約束了，但之前已加上的約束不會消失，如果不需要，可以隱藏和刪除約束，如下圖所示。

3、如果約束只是被隱藏，即使推斷約束被關閉，當光標移動到有約束的圖形上時，十字光標仍會顯示約束標記，如下圖所示。

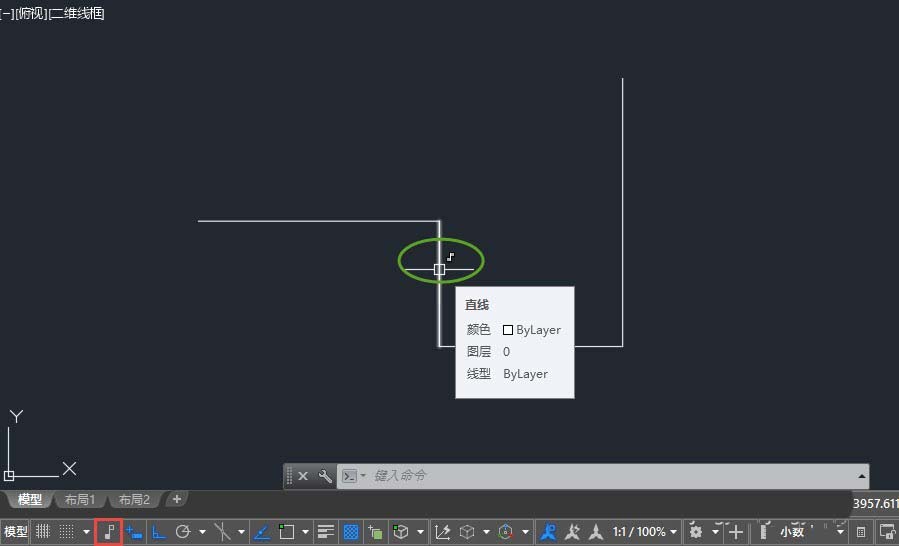

4、只有將相關圖形的約束都刪除，十字光標上才不會出現約束的標記。CAD的參數化除了用于定義圖形的幾何特征的幾何約束外，還有標注約束（也就是尺寸約束），尺寸約束不僅可以設置固定的尺寸值，也可以公式設置圖形間的尺寸關系。參數化廣泛應用于三維和二維設計，比如用在尺寸不確定時的概念化設計，創建參數化的系列標準零件庫，除此以外，網上流傳的很多尺寸和參數不全的練習和考試圖，找不到繪制思路時候都可以嘗試用參數化來完成。

因為在常規的二維設計或者二維繪圖中，參數化用得并不多，這也是為什么有很多人出現了約束還不理解，想方設法要將它們刪除的原因。上面借回答網友的問題簡單給大家介紹了一下CAD參數化和約束的作用和設置。關于參數化的設置方法和深入應用，以后等我先研究明白了再給大家講講。
