這周遇到兩個類似的問題：一個是說有兩張圖，字體設置完全相同，但一張中文字的邊界很光滑，而另一張圖中卻為什么顯示有明顯的鋸齒；另外一個說同一張圖中同樣的文字樣式，有的文字顯示光滑，但有些文字卻顯示不光滑。聽到這樣的問題我一開始也很奇怪，但拿到圖紙分析后，很快就找到了原因，但確實有一點沒有想到。

一、重現文字顯示鋸齒的現象

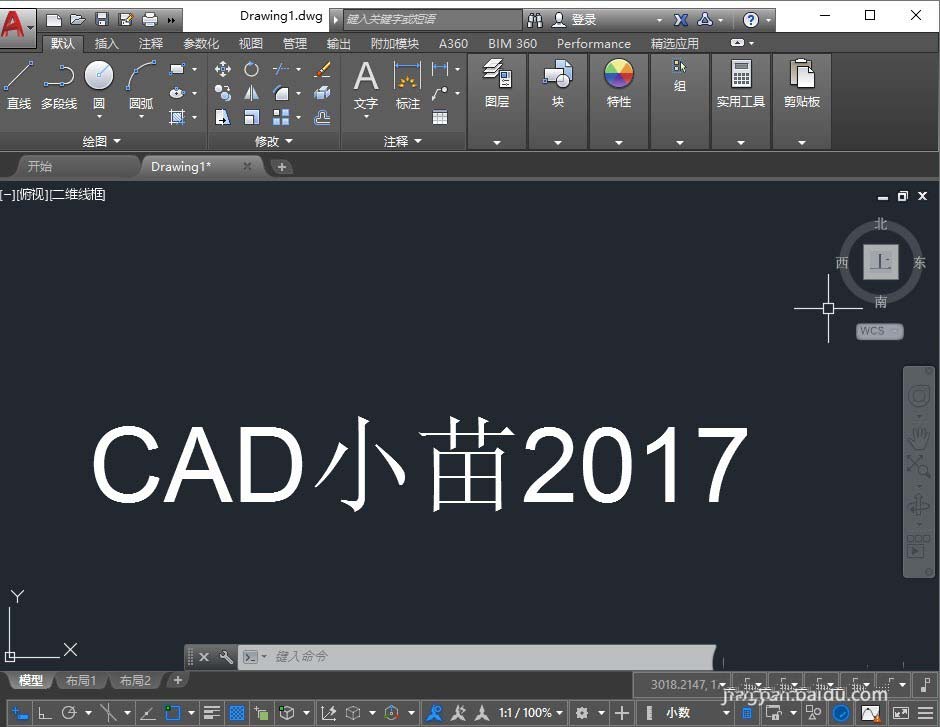

1、其實通過很簡單的操作就能重現上述現象，這樣更容易知道在哪些情況下會出現類似問題。輸入T，回車，在圖中確定多行文字的范圍，隨便輸入幾個文字，如下圖所示。文字只有使用操作系統字體，才會有邊界平滑或帶鋸齒的區別，如果你的字體設置是CAD的SHX字體，請換成操作系統字體。

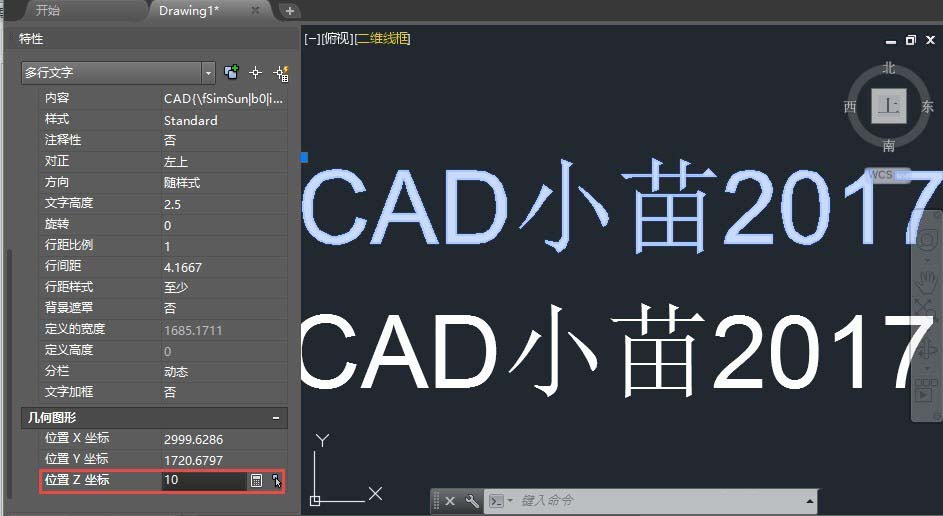

2、選中文字，輸入CO，回車，復制一份文字到上方。選中復制的文字，打開特性面板（CTRL+1），在特性面板中將Z坐標設置為10，如下圖所示。

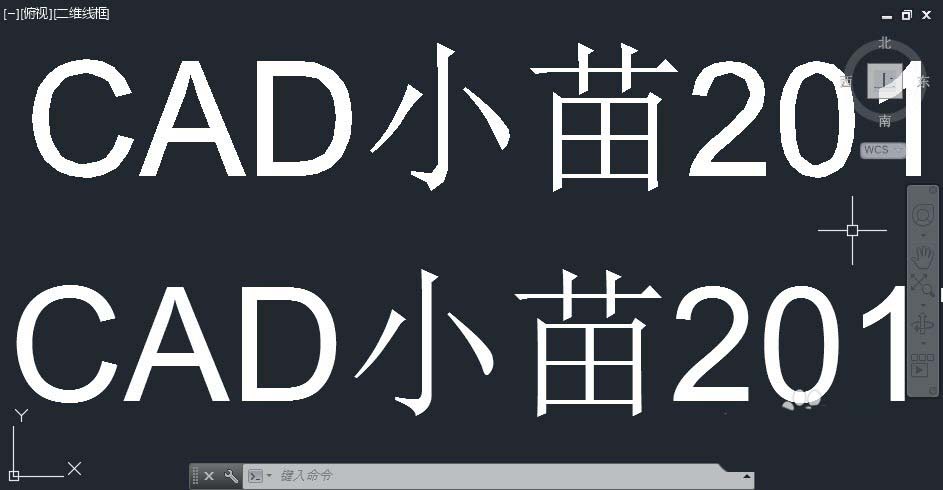

3、改過Z坐標后，我們可以看到文字的邊界已經顯得比較粗糙了，但在選中狀態看得不明顯。可以按ESC鍵取消選擇，再放大一下觀察文字的效果，如下圖所示。這兩個文字的圓弧邊界的區別顯得比較明顯，下面的文字顯得很光滑，而上面的字母C、D，數值2和0都可以看到明顯的直角邊。

這就重現了文章開頭提到的第二種狀況，在同一張圖中，相同視圖、相同字體，但文字效果顯示不同，原因就是有的文字有Z坐標。解決方法也很簡單，想辦法，比如用快速選擇選中這些文字，將它他們的Z坐標改成0就好了。

4、我們再來重現第二種現象，看看另外一張圖是什么原因。將視圖切換為左視圖，可以用VIEW命令在對話中選擇左視圖后置為當前，也可以在菜單、工具欄、面板的視圖下拉列表中直接選擇左視圖。

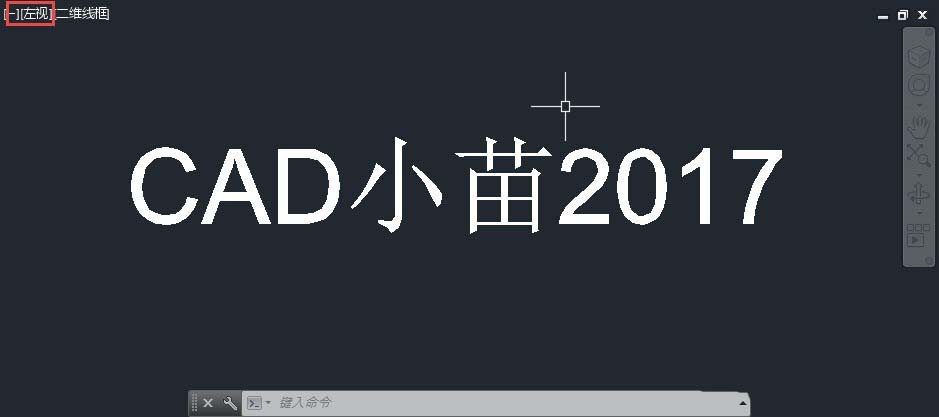

在左視圖中輸入相同的文字，如下圖所示。在CAD高版本中，當切換視圖的時候會自動切換UCS用戶坐標系，也就是說在UCS坐標系的XY平面上，這些文字顯示也不平滑。

這種情況就不好處理，如果你的文字確實需要放在左視圖中，就只能這樣了，如果你的圖紙是誤放到了其他視圖，你可以將文字剪切粘貼到俯視圖中。

小結：

最后總結一下，CAD中只有在世界坐標系的XY平面上的文字才會顯示比較光滑，有Z坐標或其他平面上的文字的邊界都會顯示不平滑。發現問題的網友真的是特別細心，之前我一只沒有注意過。

為什么CAD會這么處理呢？

我看了一下CAD的不同版本，已經國產的浩辰CAD，發現這些CAD版本的處理是一樣的。想了一下原因可能是這樣的：CAD中文字生成的顯示數據本身就應該是不平滑的，只是CAD對文字顯示進項了優化處理文字才顯示成了光滑的效果，但CAD原則上只對XY平面上的文字進行這種優化處理，對于其他平面不進行處理，于是就出現了這種效果上的差異。

如果特別在意文字顯示效果的話，請在俯視圖中寫文字，而且不要有Z坐標。如果只是畫二維圖紙，文字一般都滿足這個條件。如果必須在其他平面書寫文字，其實也沒有關系，雖然顯示的細節上有一些差距，但這個對于打印出圖影響也不大。
