這個方法針對新手特別好學易用,不用做過多的復雜步驟,做完之后還能從本列中學會和了解相同或相似物體的繪制方法。如果感覺好的,支持一下。

一、在俯視圖畫圓1/2圓，如圖1

二、將視圖點為主視圖將半圓旋轉6度（這個度數可根據要求自定），然后以一個端點為基點水平鏡像，再換到俯視圖選中一個半圓鏡像，再換到軸測圖刪除多余的一個半圓。如圖2

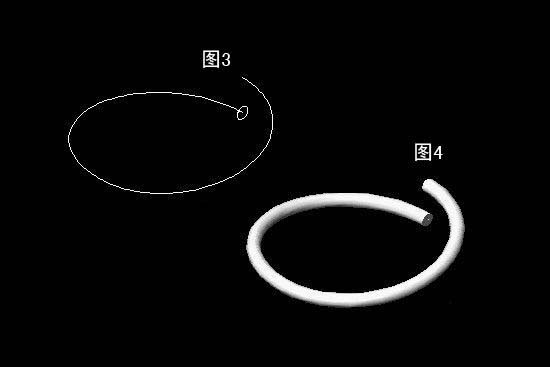

三、將視圖點為主視圖在一個端點上畫圓（尺寸大小自定），畫好后如圖3

四、現在沿路徑拉伸小圓，再拉伸面，直至完成如圖4

五、然后再陣列，數量自定

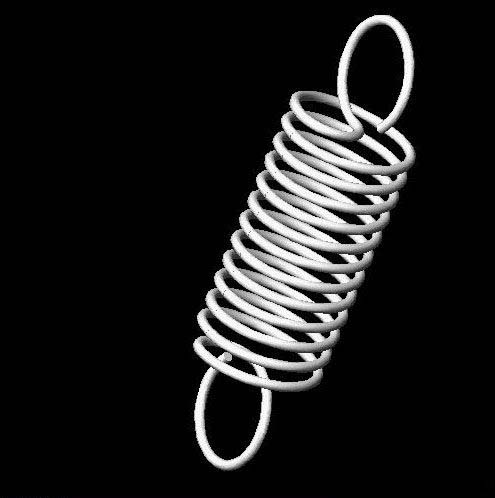

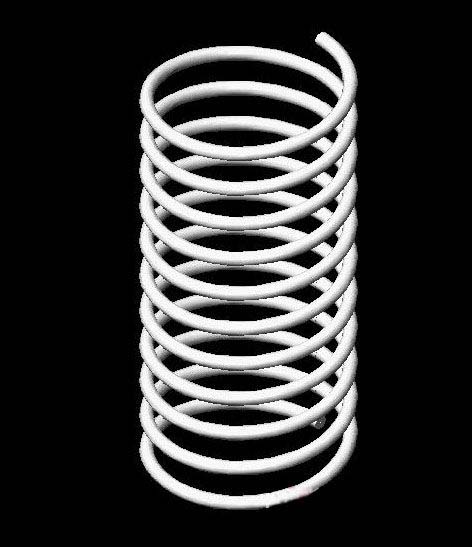

六、最終完成后如圖
