下面來繪制一幅簡單的的等軸測圖（如圖18-3所示），并相應學習在等軸測圖中直線與弧線的畫法。

啟動AutoCAD 2002系統，并以"acadiso.dwt"為樣板創建新圖形文件。18.3.1 直線的畫法先利用直線來繪制圖形下部的長方體。

(1) 選擇菜單【Tools（工具）】→【Drafting Settings…（草圖設置）】，在"Drafting Settings（草圖設置）"對話框的"Snap and Grip（捕捉與柵格）"選項卡中，打開等軸測捕捉模式，并將柵格（Grid）、捕捉（Snap）及正交（Ortho）模式打開，柵格間距設置為10。

(2) 調用"isoplane"命令，激活左軸測面。然后用直線將①、②、③、④各點連接起來（參看圖18-4）。在等軸測圖中的直線。

(3) 按Ctrl E鍵，切換到上軸測面，用直線將①、⑤、⑥、②點連接起來。

(4) 再按一次Ctrl E鍵，切換到右軸測面，用直線將⑥、⑦、③點連接起來。這樣，就完成了長方體的二維等軸測投影圖（如圖18-4所示）。

現在可以將這一步驟的成果保存，以備在下一步驟中繼續使用。18.3.2 圓的畫法在上一步的基礎上利用橢圓和直線來繪制圓柱體的等軸測投影圖。在等軸測圖中繪制圓時應使用橢圓命令，因為正交視圖中的圓在投影圖中表現為橢圓形式。

(1) 切換到上軸測面，利用端點捕捉，用直線將點①和點⑥連接起來（參看圖18-5）。這條線是為確定圓柱底面中心點而作的輔助線。

(2) 選擇工具條"Draw（繪圖）"中的 圖標，并進行如下操作：

Command: _ellipse

Specify axis endpoint of ellipseor[Arc/Center/Isocircle]: i Enter

//選擇"Isocircle"選項

Specify center of isocircle: _mid of

//選擇輔助線中點⑧點作為圓心

Specify radius of isocircleor[Diameter]: 30 Enter

//指定半徑為30

其中"Isocircle"選項是橢圓命令在等軸測模式下專有的選項，用于在等軸測模式下繪制圓的等軸測形式。

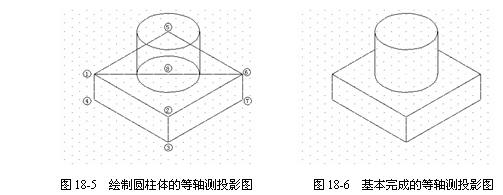

(3) 然后將該圓向Z軸正方向復制，距離為50，并使用象限點捕捉，將兩個圓用直線連接，這樣就完成了圓柱體的二維等軸測投影圖（如圖18-5所示）。

(4) 為了更好地表現三維效果，把輔助線和物體背面的線去掉，此時應得到如圖18-6所示的圖形。

現在可以將這一步驟的成果保存以備在下一步驟中繼續使用。18.3.3 圓弧的畫法現在學習等軸測投影圖中圓弧的畫法，并利用圓弧繪制長方體的圓角。在等軸測圖中繪制圓弧仍使用橢圓命令。

(1) 切換到上軸測面，在"Draw（繪圖）"工具條中選擇 圖標，并進行如下操作：

Command: _ellipse

Specify axis endpoint of ellipseor[Arc/Center/Isocircle]: a Enter

//選擇"Arc"選項

Specify axis endpoint of elliptical arcor[Center/Isocircle]: i Enter

//選擇"Isocircle"選項

Specify center of isocircle:

//選擇⑨點作為圓心

Specify radius of isocircleor[Diameter]: 30 Enter

//指定半徑為10

Specify start angleor[Parameter]: 150

//指定起點角度為150

Specify end angleor[Parameter/Included angle]: -150

//指定端點角度為-150

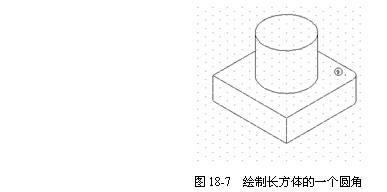

(2) 然后將該圓弧向Z軸負方向復制，距離為30，并使用四分圓點捕捉，將兩個圓弧用直線連接，這樣就完成了圓柱體的一個圓角（如圖18-7所示）。

(3) 用同樣的方法繪制出其他兩個圓角后，就得到了一個還缺少文字和標注的等軸測投影圖，具體過程作為練習由讀者去完成。下面將給已畫好的等軸測圖加上文字和標注。
