精確繪圖的詳細教程如下文所示，感興趣的朋友可以進來參考一下。

1、用上節的方法我們來連接這幾個圓

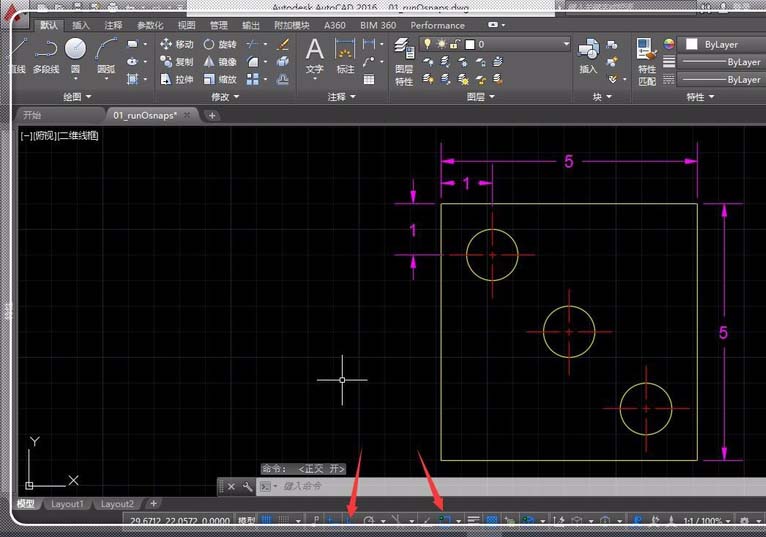

2、打開正交模式和對象捕捉命令，來畫這個圖

3、選直線工具點擊輸入5指定方向再輸5畫好后回車

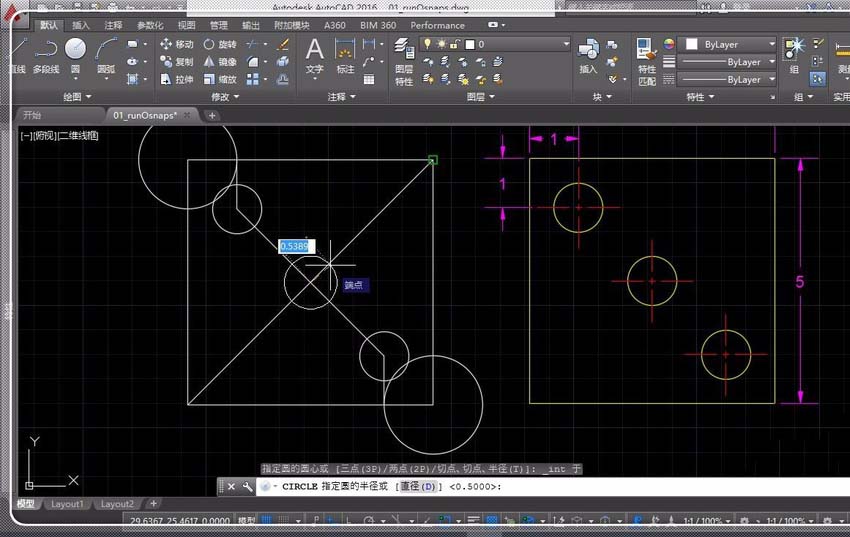

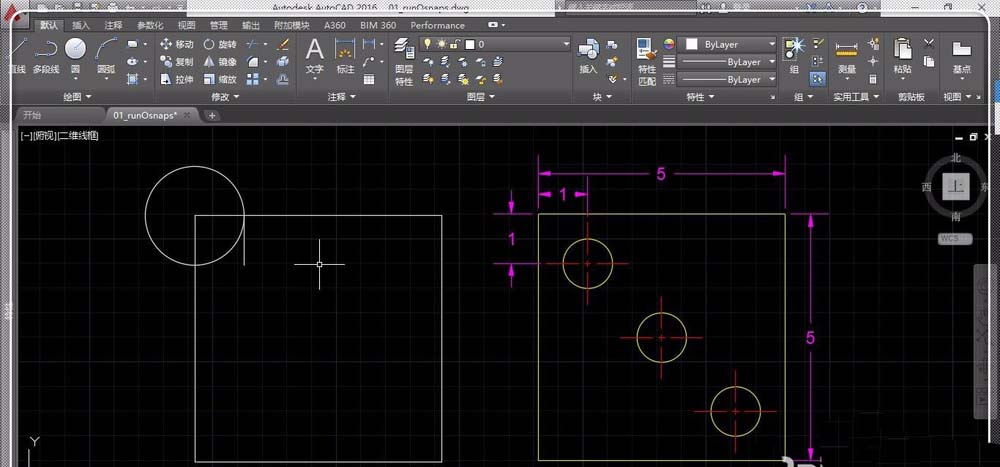

4、選圓半徑工具在左上角畫半徑為1的圓，再選直線按Shift選交點，在交點向下畫1直線

5、選中圓下看圓的屬性半徑為0.5，我們也畫0.5半徑的圓

6、下邊的圓也一樣，中間的圓關閉正交模式，后連接，確定中心畫圓就好。

7、空白處鼠標中鍵雙擊可縮放到合適畫面
