autocad是最常用的建筑類繪圖軟件，該軟件很多操作都需要通過命令快捷鍵來完成，比如使用autocad繪制一個彎曲的箭頭，除了使用已有的圖庫外，只能通過命令快捷鍵進行繪制，那么如何使用autocad繪制彎曲箭頭呢？

autocad彎曲箭頭繪制教程

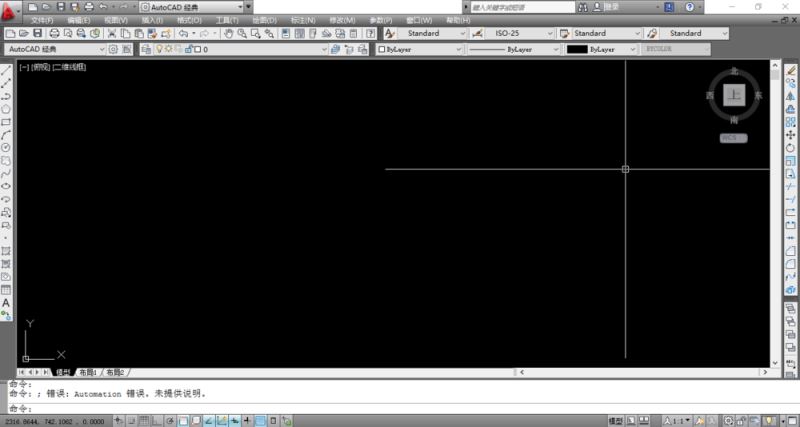

以autocad 2012軟件為例，首先在電腦上打開autocad 2012軟件，如下圖所示。

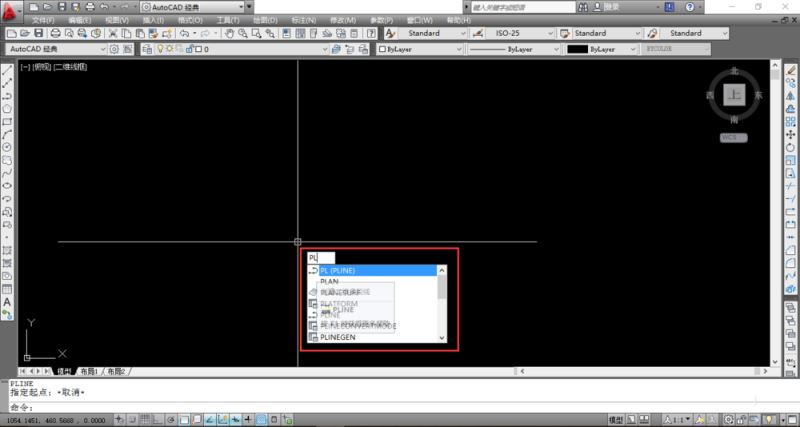

接下來在打開的autocad繪圖區域內輸入PL命令，該命令的意思為繪制多段線，如下圖所示。

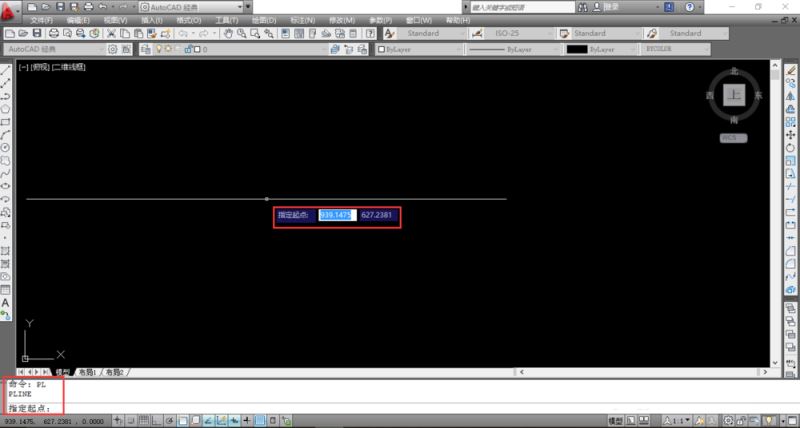

輸入PL命令之后點擊回車按鈕，此時需在autocad繪圖區域內指定一個起點，如下圖所示。

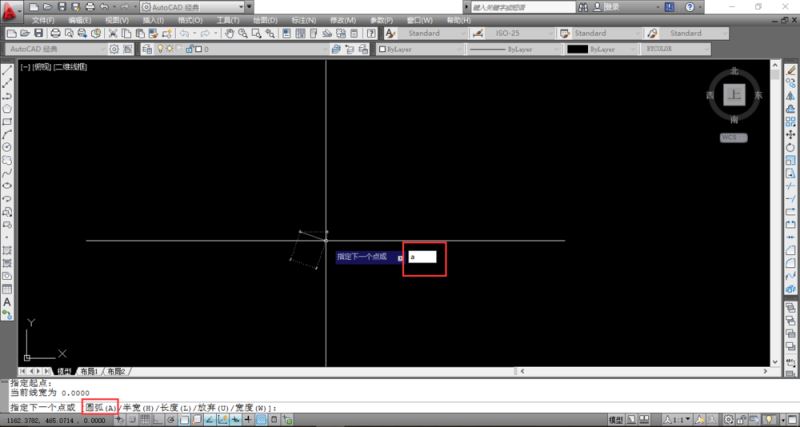

指定完起點之后，接下來輸入字母A，該命令是繪制一段圓弧，因?yàn)槲覀円?huà)一個彎曲的箭頭，如下圖所示。

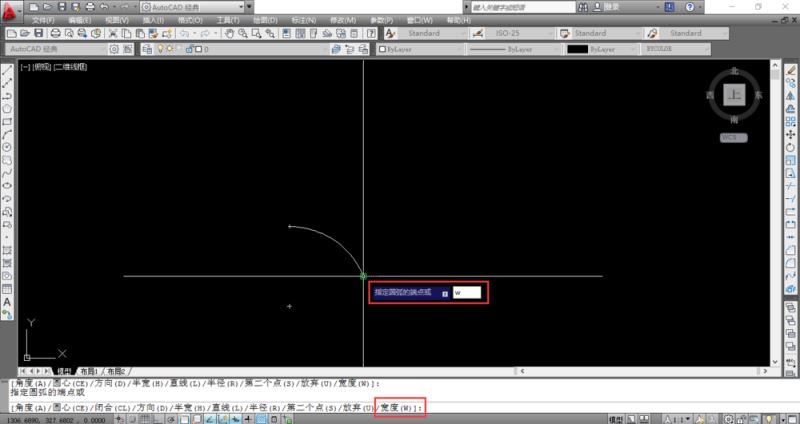

輸入字母A之后點擊回車按鈕，此時在圖紙上繪制了一段曲線，接下來在輸入W命令，該命令為設定寬度，如下圖所示。

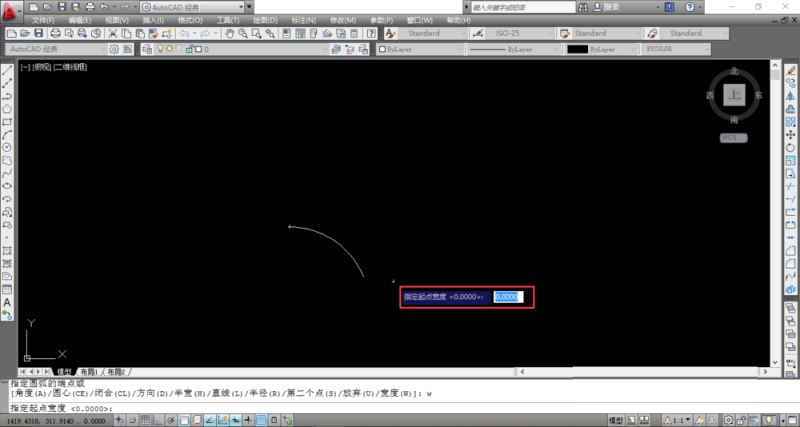

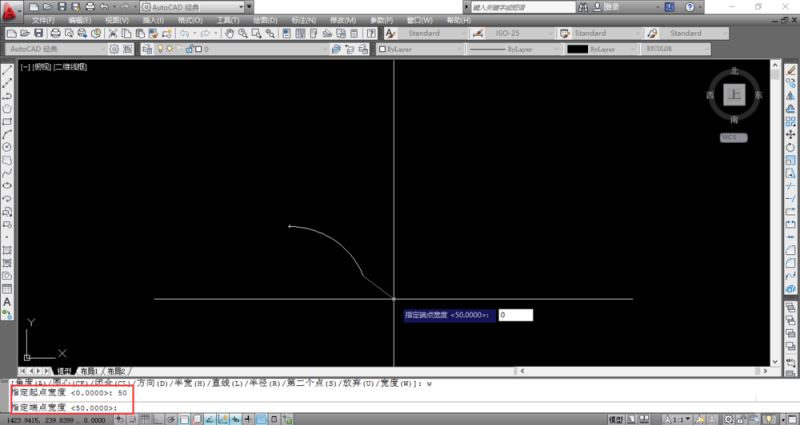

接下來指定起點寬度和終點寬度，起點寬度可以輸入50，終點寬度輸入0，這樣就可以形成一個箭頭，如下圖所示。

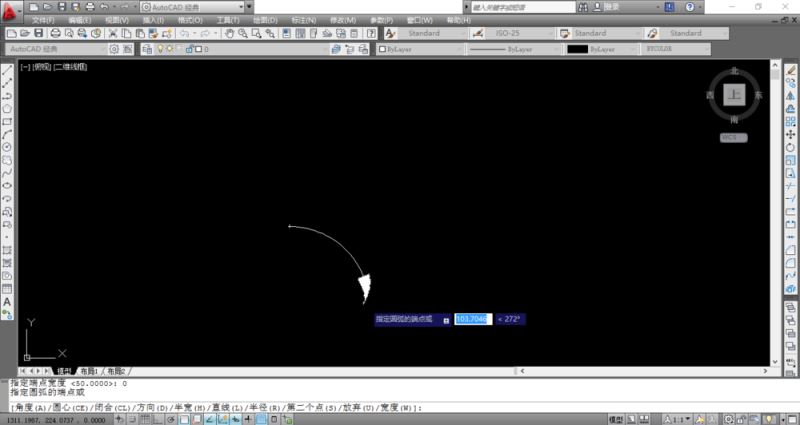

起點寬度和終點寬度輸入完畢之后，點擊回車按鈕，此時一個曲線箭頭就繪制完畢了，如下圖所示。
