AutoCAD中并不能直接插入粗糙度符號，需要自己繪制，需要注意的是，這里小編只教大家如何使用CAD繪制符號，表面粗糙度符號的尺寸和文字大小是有國家標準的，請參考GB/T131-1993給出了詳細的信息。

1、新建一個dwg文件并右擊右下角“極軸追蹤”，選擇“設置”。

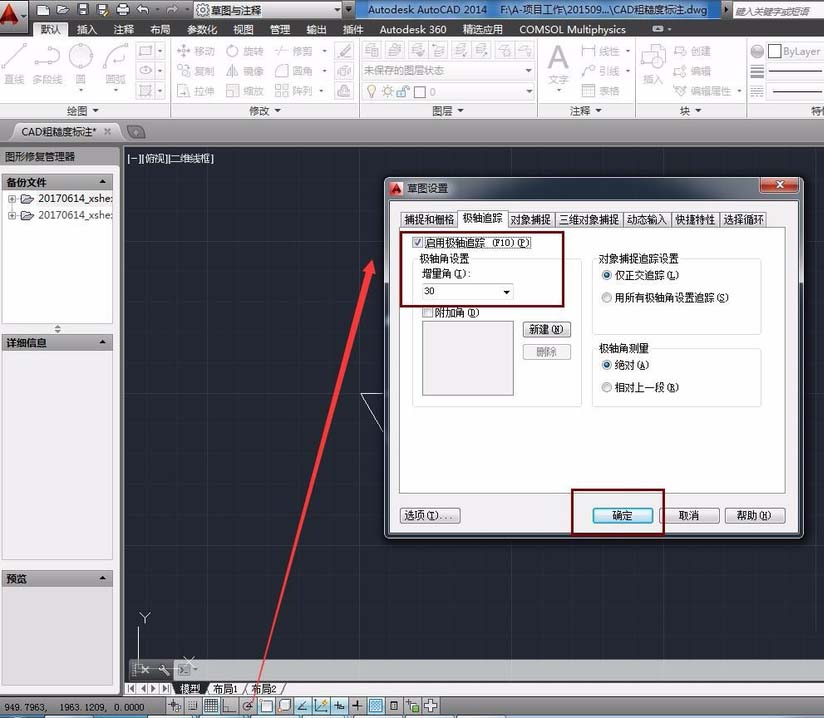

2、如圖所示的方法進行設置

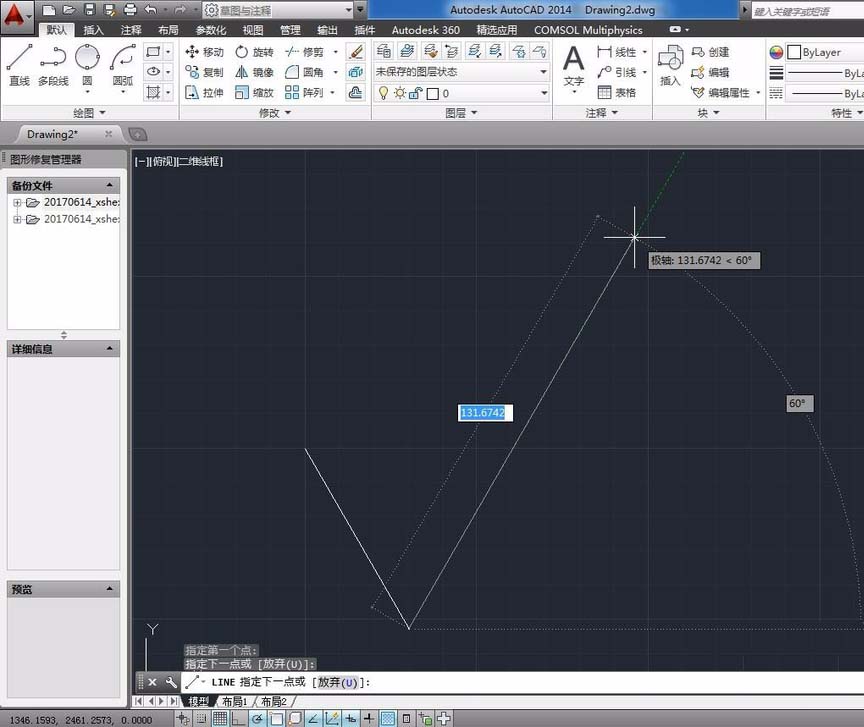

3、開始繪制，追蹤角度是30的倍數時有綠色的線條提醒。先畫一條邊。

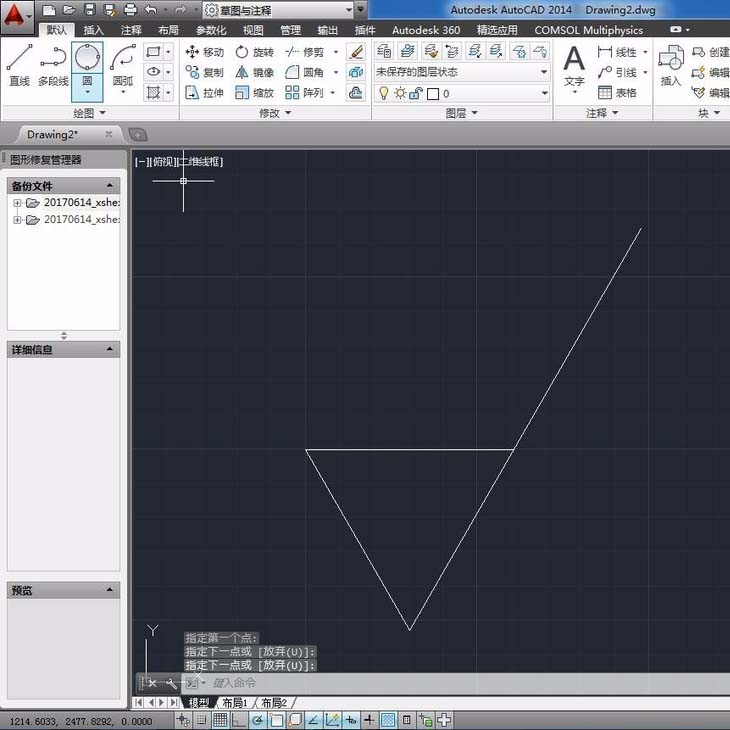

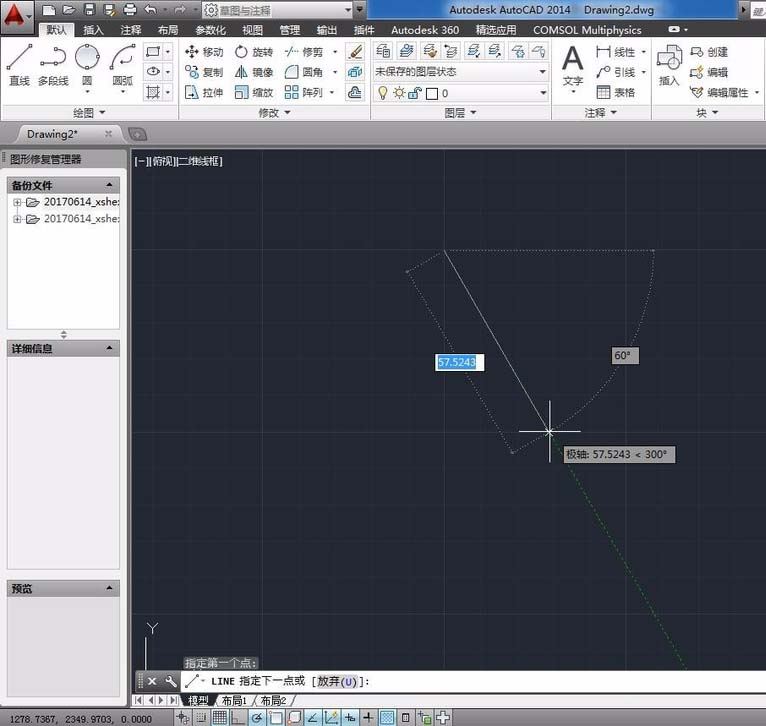

4、同理，畫另外兩條線。

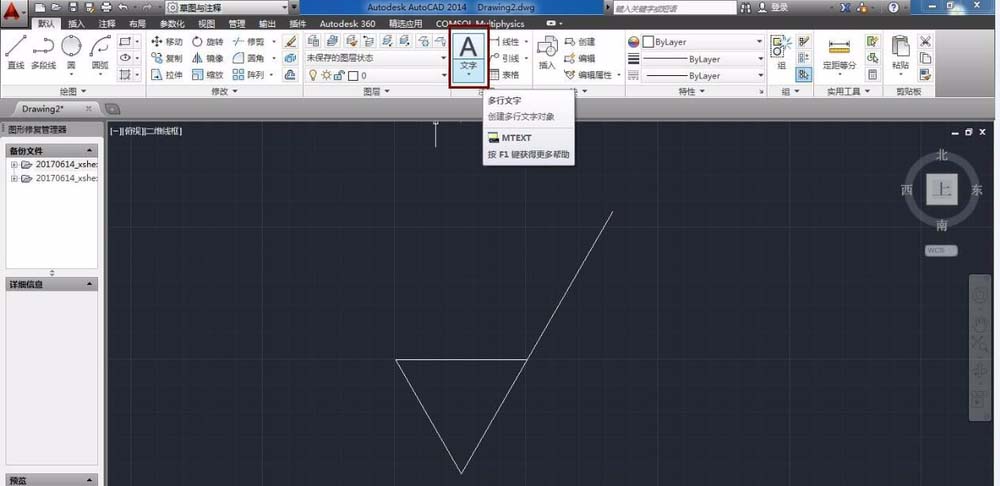

5、添加粗糙度的數值，選擇文字添加按鈕，并敲入數值如1.0

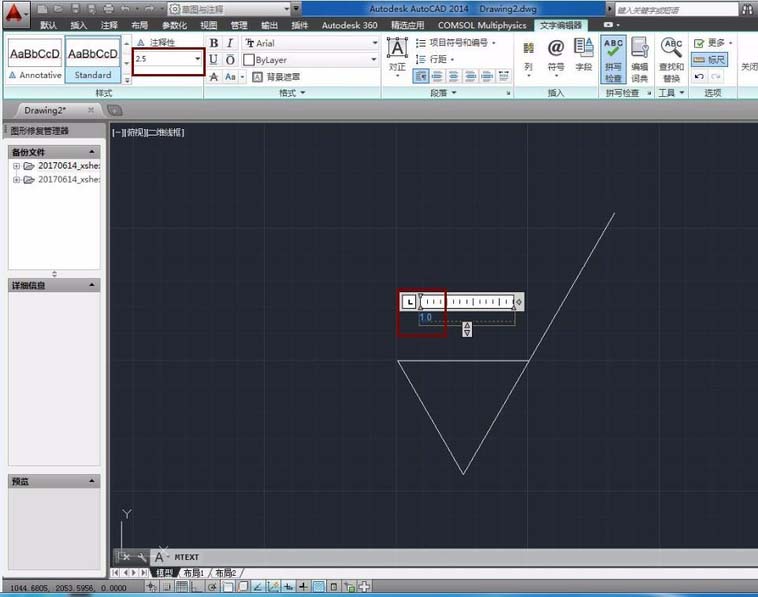

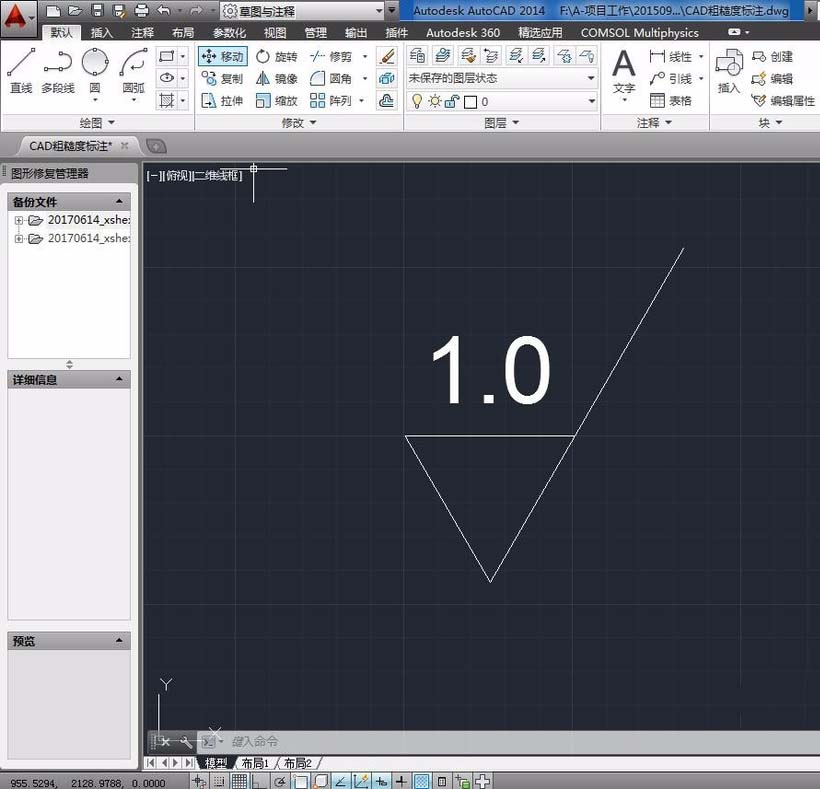

6、文字大小可以通過改變文字高度來改變。選中文字，在文字高度設置框里輸入20.文字高度由原來的2.5變成20。

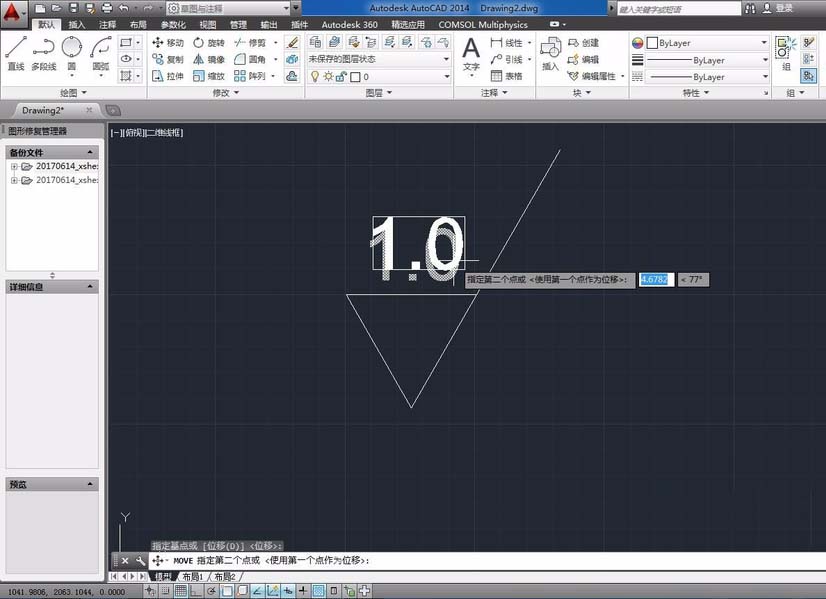

7、選中數字并右擊選擇拖動，可以改變數字位置。
