cad建筑圖紙為了更有層次感，可以設置線的粗細，還可以設置其打印濃度，使圖紙更具層次感，下面我們就來看看詳細的教程。

一、明確打印效果

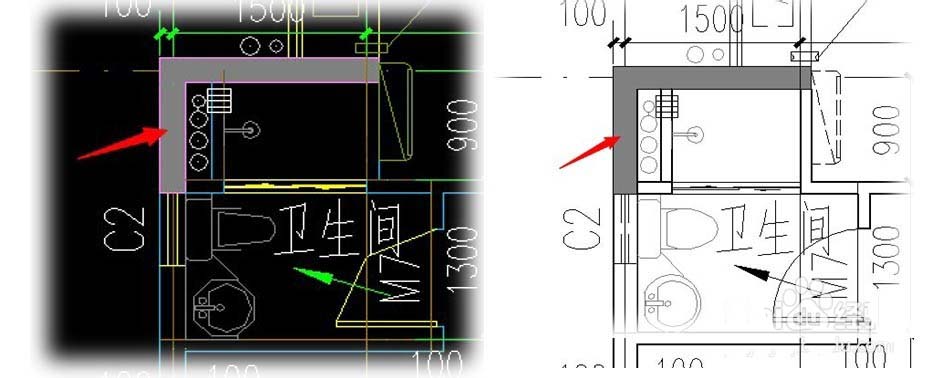

1、首先，打開CAD圖紙，圖紙中不同的構件已經分別用不同的顏色繪制完成，明確你所要的打印效果，比如：柱子的填充不用純黑色，而用適當的灰度填充；

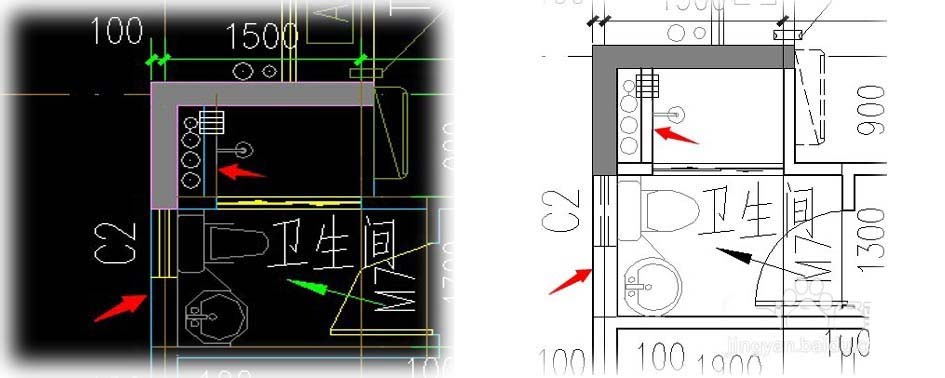

2、還有：墻體線條要比其他線條粗一些；

二、查詢構件顏色

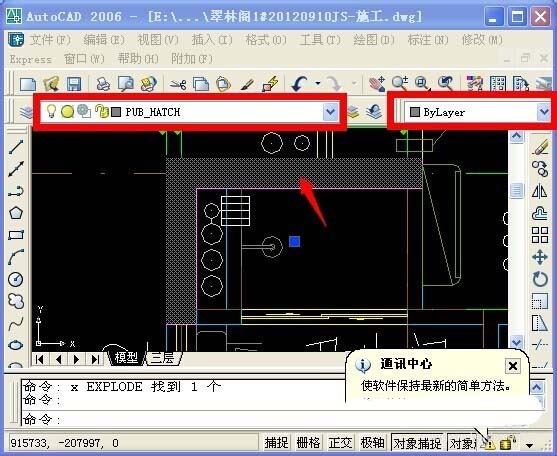

1、以AutoCAD2008為例（其他版本類似），先查詢柱填充層的顏色，將鼠標移動到柱子中間的填充層上，當填充層變為虛點時，點擊鼠標左鍵，在頂部的圖層狀態欄中找到圖層名稱，本例中圖層名稱是"PUB_HATCH"，并查看右側的顏色控制框，本例中為”ByLayer"，意思是填充的顏色“隨圖層”

2、再查詢墻體顏色，將鼠標移動到墻體線條上，當線條變為虛線時，點擊鼠標左鍵，在頂部的圖層狀態欄中找到圖層名稱，本例中圖層名稱是"WALL"，記住這兩個圖層名稱。

3、點擊圖層特性管理器按鈕，在圖層特性管理器對話框中，找到"PUB_HATCH"和"WALL"圖層并記住他們的顏色編號，本例中"PUB_HATCH"層顏色為8號，"WALL"圖層顏色為140號

三、設置打印參數

1）點擊打印按鈕，打開打印設置對話框；

2）選擇打印機/繪圖儀名稱為自己的打印機；

3）設置圖紙尺寸；

4）設置打印區域-打印范圍為”窗口“；

5）勾選”居中打印“；

6）勾選”布滿圖紙“；

7）點擊窗口按鈕，框選要打印的圖紙范圍。

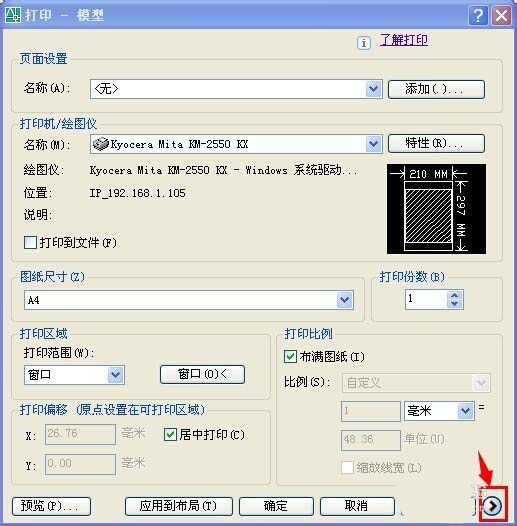

2、點擊這個右箭頭，設置打印高級選項

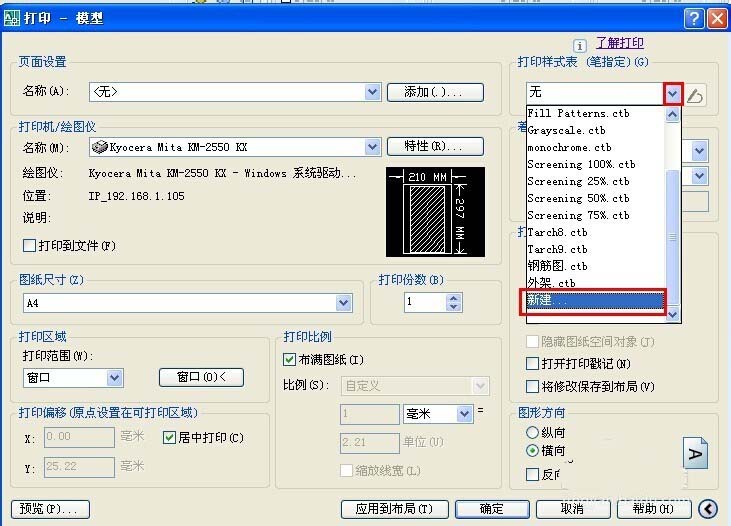

3、點擊打印樣式表中的下箭頭，在下拉列表的最后找到”新建…“，點它，就到了本文的重點：打印樣式表設置

四、打印樣式表的設置
