cad中想要畫一個逼真的釘子，該怎么畫呢？下面我們就來看看cad畫鋼釘的教程。

1、轉主視圖，畫長90，高2.4的矩形

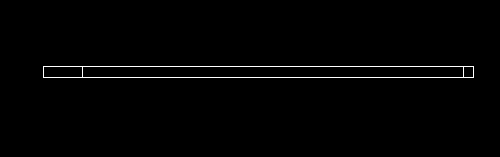

2、將矩形分解，一側短邊向內偏移2，一側短邊向內偏移8

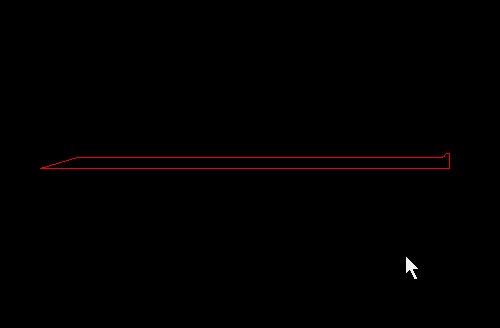

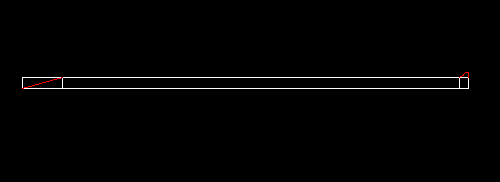

3、沿矩形畫如下圖的線條

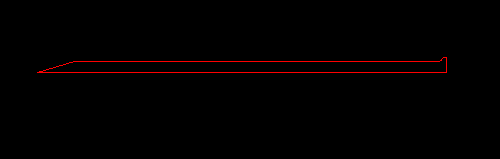

4、修剪、刪除多余線條，并面域圖形

5、沿下邊直線旋轉圖形，并轉西南等測軸視圖

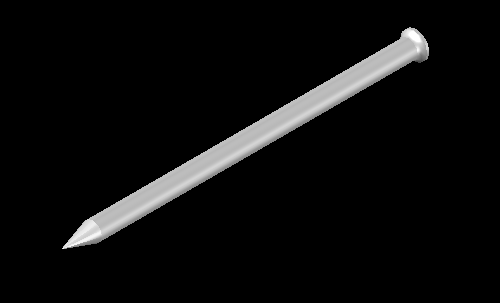

6、先將圖層顏色改成白色，再轉真實視覺樣式

以上就是cad畫鋼釘的教程，希望大家喜歡，請繼續關注武林網。
