cad想要插入圖形，該怎么插入呢？下面我們就來看看cad插入圖片的教程。

1、打開需要插入圖片的cad圖紙，然后點擊上面工具欄中的插入→光柵圖像參照（I）功能鍵。

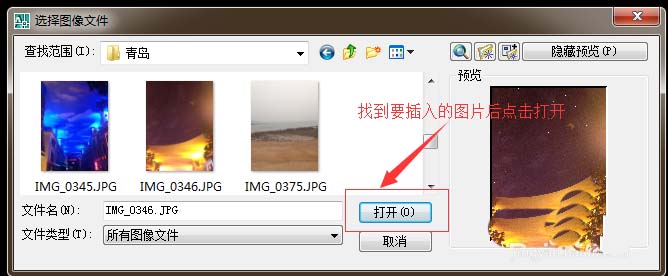

2、在彈出的“選擇圖像文件”對話框中，在左上角“查找范圍”里找到要插入的圖片后點擊打開。

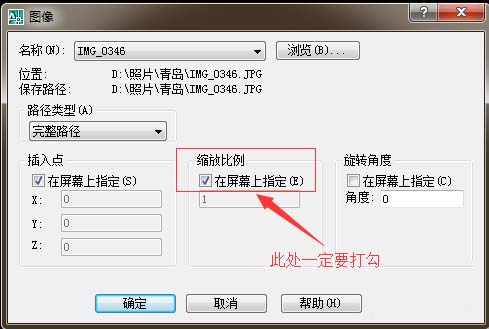

3、這時會彈出“圖像”對話框，在路徑類型這里設置好路徑后（選擇完整路徑），然后在縮放比例處的在屏幕上指定前打勾，最后點擊確定。

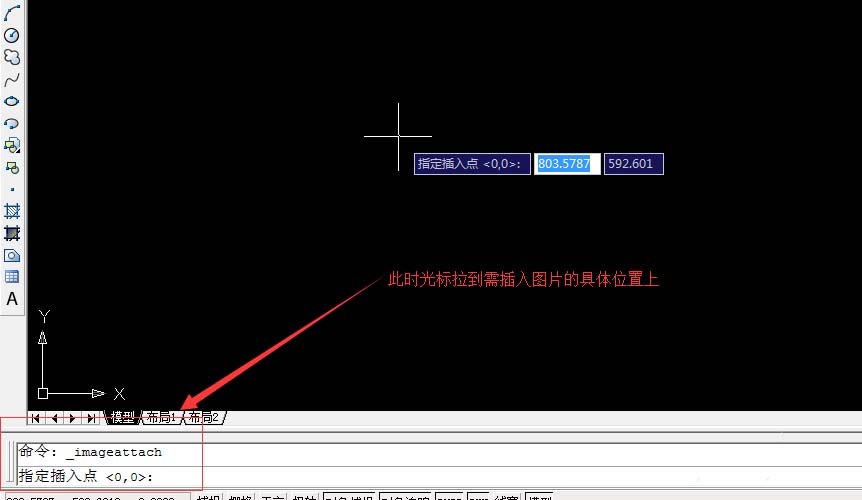

4、這時在命令欄出現指定插入點(0,0)的提示，我們把鼠標光標拉到cad圖片需要插入的具體位置上，然后按Enter回車鍵。

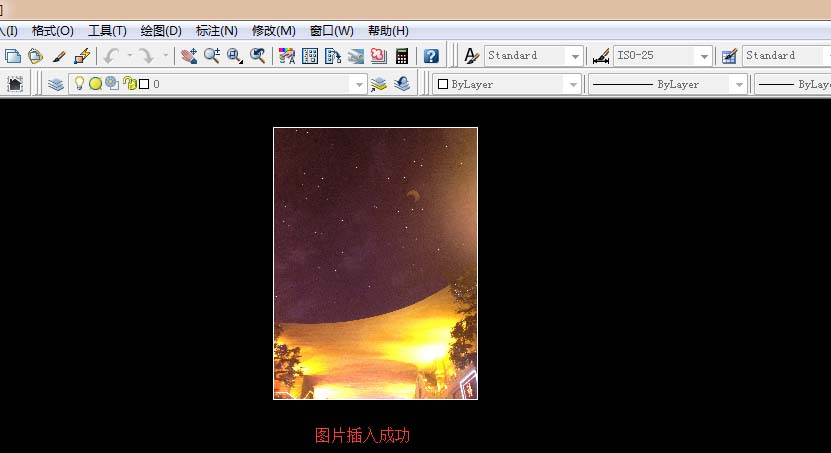

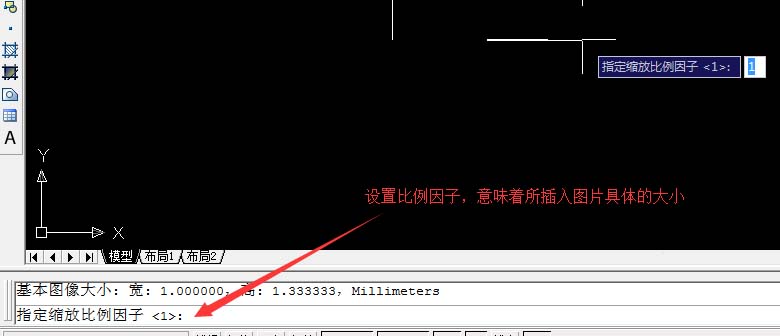

5、這時命令欄出現指定縮放比例因子（1）的提示，我們根據需求設置好比例因子后按回車鍵。這時圖片已經成功插入到cad中了。

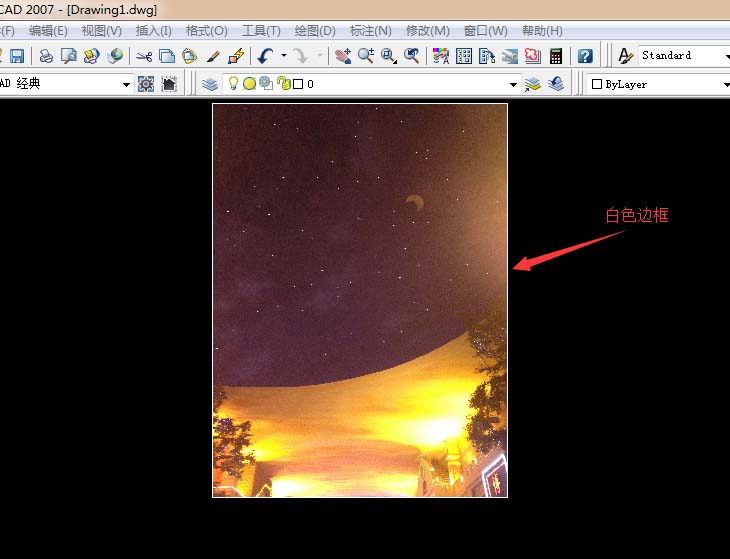

6、到了這一步我們仔細觀察可以發現到所插入的圖片四周白色的邊框，如果覺得不好看我們可以通過以下步驟把邊框消除掉。

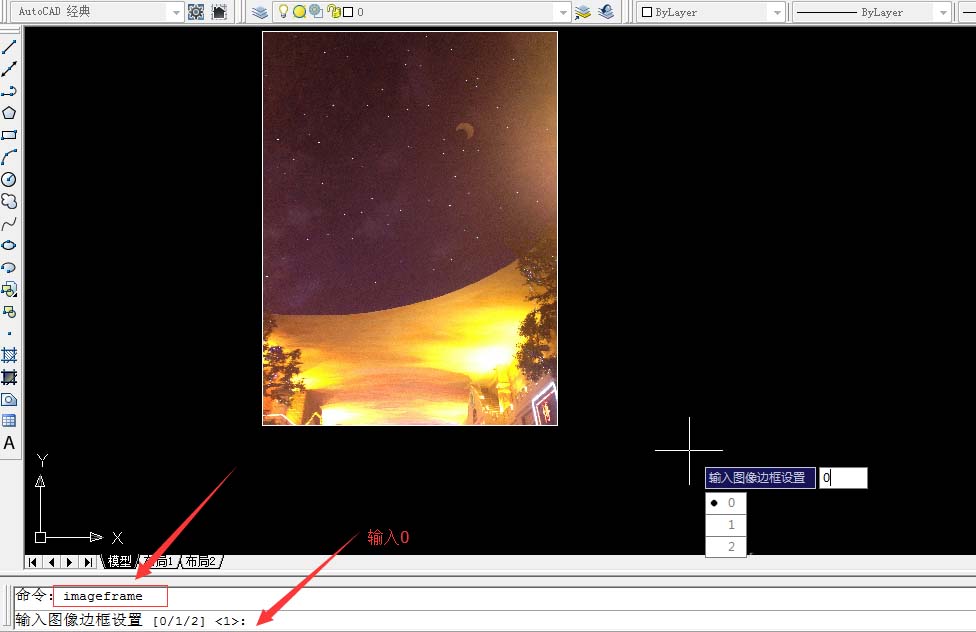

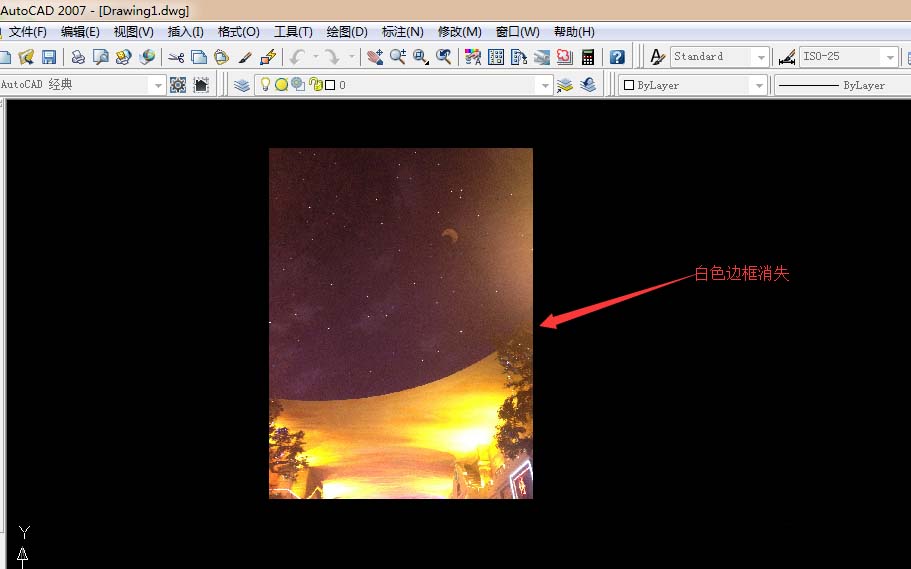

7、首先在命令欄里輸入“imageframe”后按Enter回車鍵，接著出現“輸入圖像邊框設置”后輸入數字0再按Enter回車鍵，這樣圖片四周的白色邊框就消除掉了。

以上就是cad插入圖片的教程，希望大家喜歡，請繼續關注武林網。
