cad中除了繪制平面圖，還可以繪制立體圖，今天我們就來看看cad繪制立體圖形的教程。

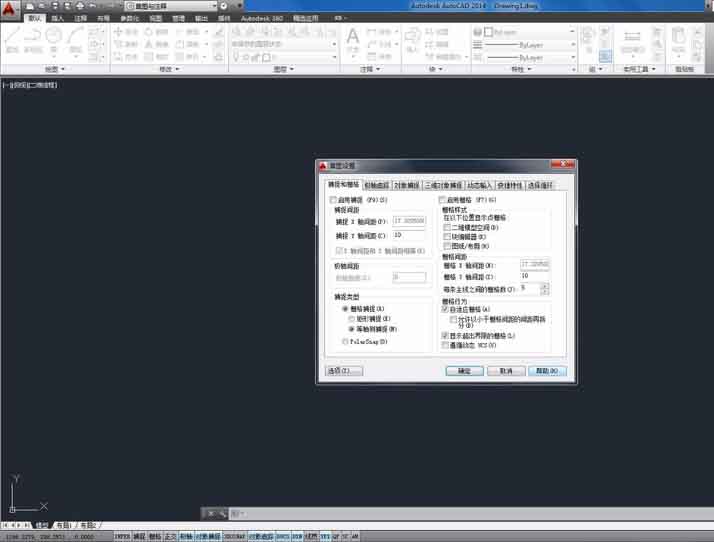

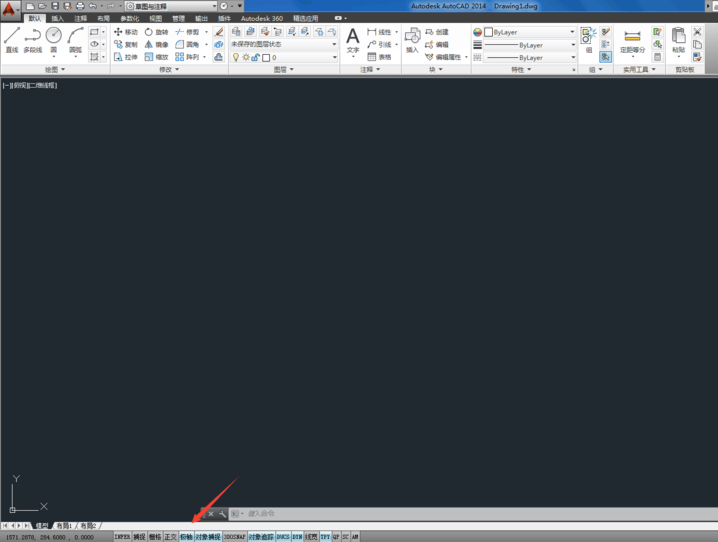

1、右鍵界面左下方的極軸，左鍵點擊設置，選擇捕捉和柵格選項，選中下方的等軸側捕捉，如圖所示

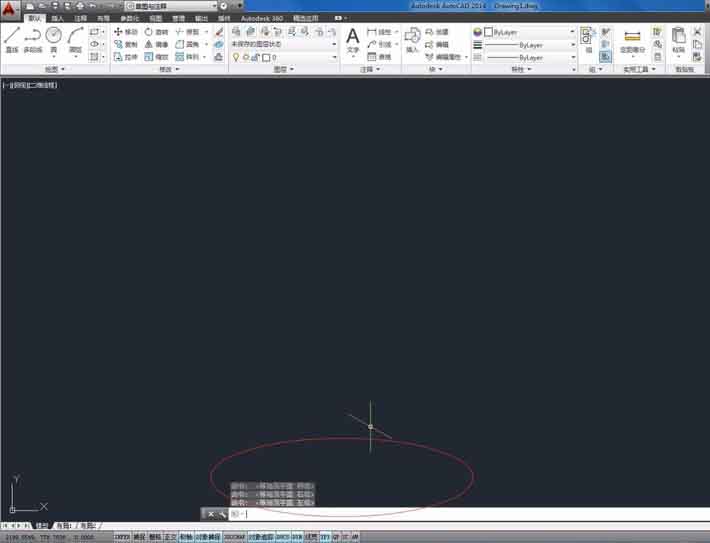

2、這時你就發現你的光標變成了彩色斜交叉的狀態，此時你的繪圖操作就變成了不同的視角狀態，按F5可以切換左視，右視，俯視等狀態

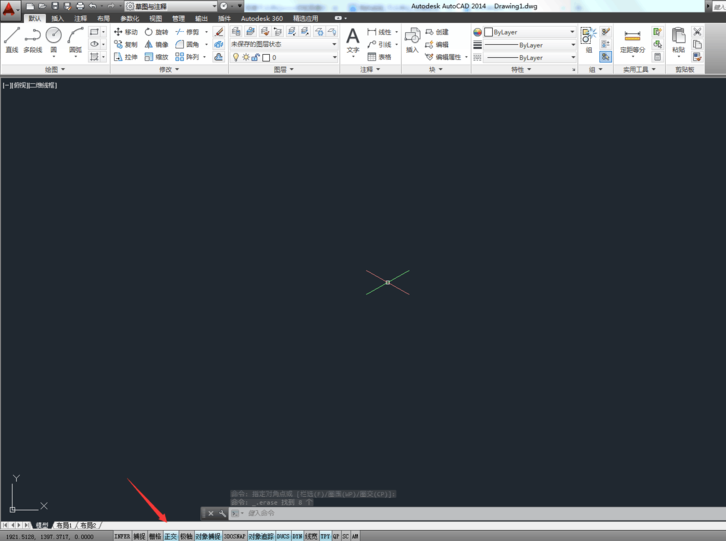

3、把正交打開，此時就可以操作了，隨心所欲，根據自己的目標畫，這里面拿一個工業零件舉例

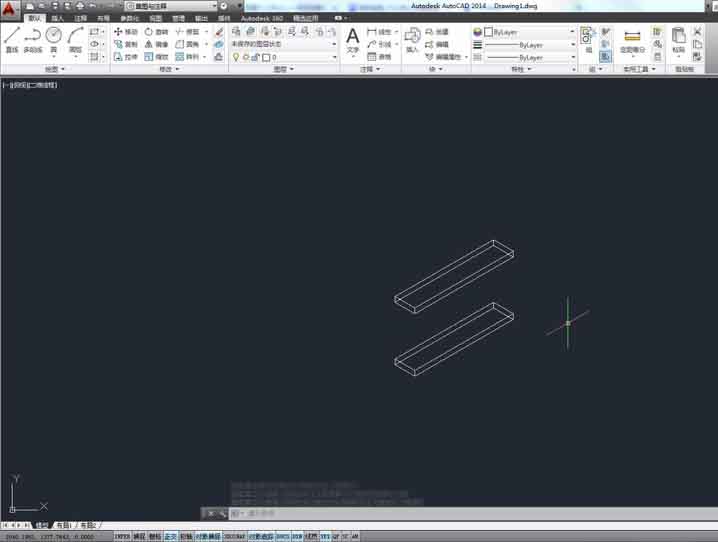

4、先畫一個長100，寬20的矩形，并向下偏移5個單位，將兩個矩形連接起來，這樣一個小“木板”就完成了，再將這個“木板”向下偏移55個單位，如圖所示

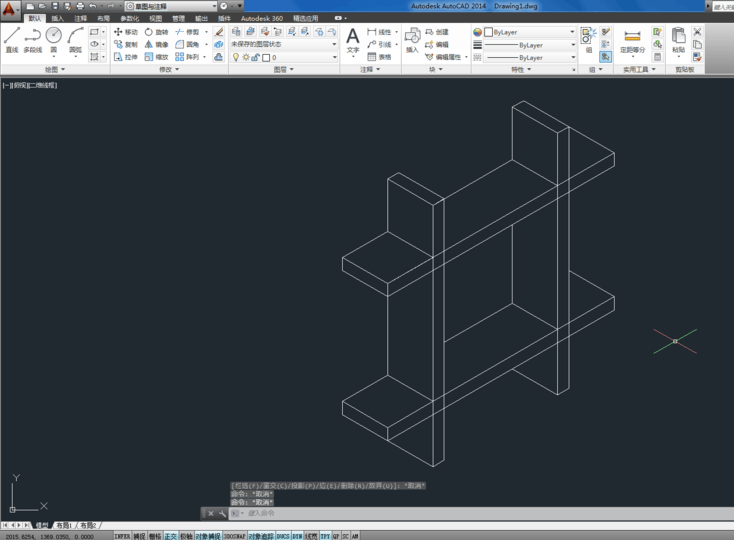

5、同理，做兩個豎向的木板，邊距離也是20.如圖所示

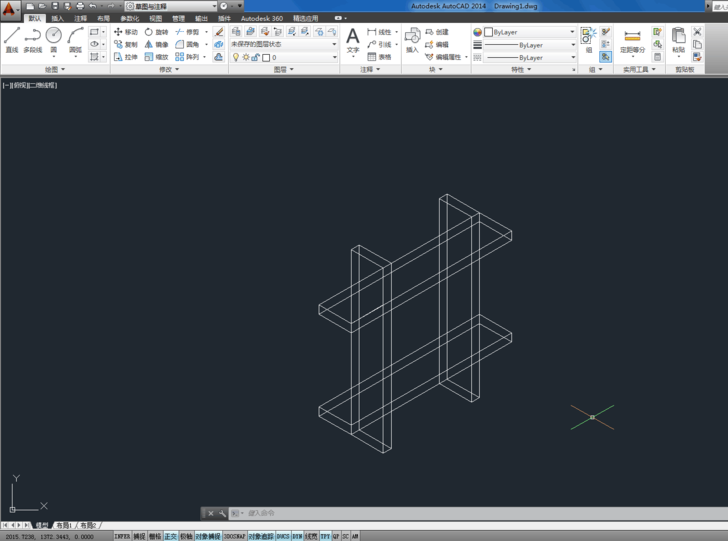

6、連接與修剪，這不很關鍵，需要細心點，想象以下以你的視角下，哪些線是應該隱藏的，把這些線用快捷鍵TR刪除掉

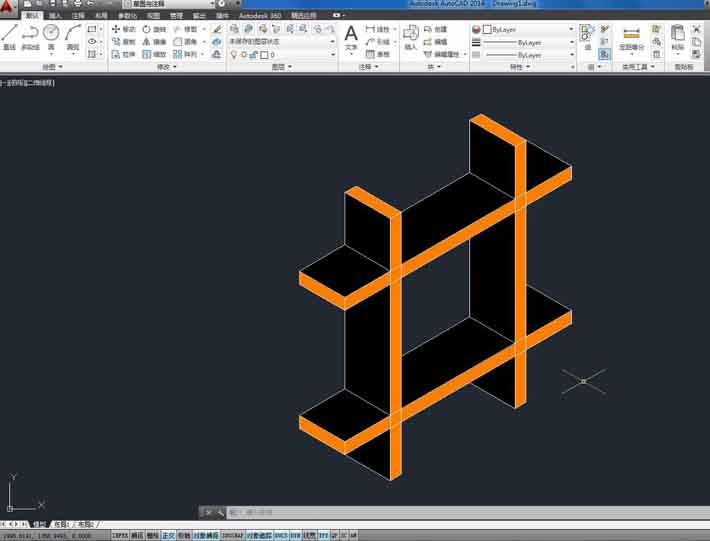

7、為了使其更加鮮明，可以在木板區域填充上顏色，如圖所示，這樣一個簡單的三維圖就畫好了，用的很簡單的“草圖與注釋”工作空間，是不是很有立體感呢

以上就是cad繪制立體井字的教程，希望大家喜歡，請繼續關注武林網。
