今天我們就來看看Cad中三維繪圖的切除問題，主要運用邏輯運算，下面我們就來看看詳細的教程。

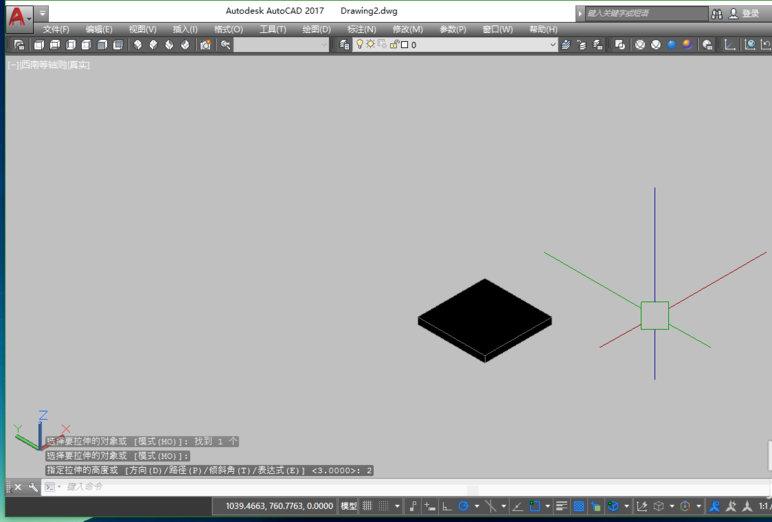

1、首先，在Cad中繪制一個矩形，然后通過三維拉伸命令（EXT），輸入拉伸的高度，這里為2，將其拉伸為三維實體。

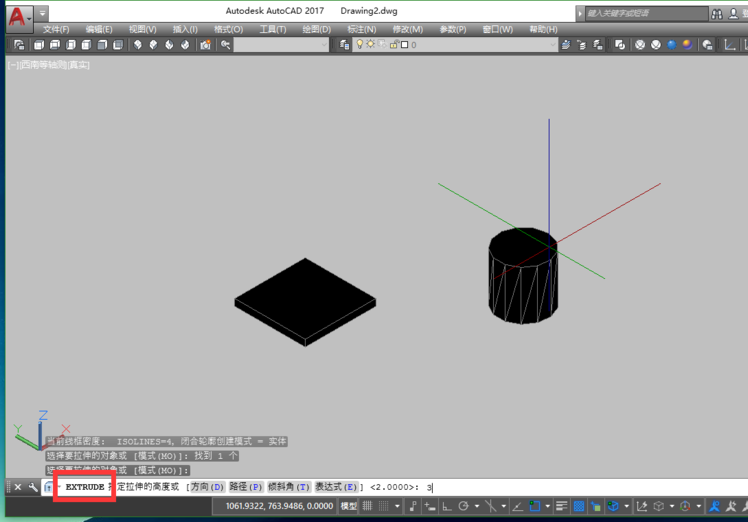

2、我們現在要在這個三維實體上“挖”一個孔，也就是要切除一部分“料”，在Cad三維繪圖中，沒有直接切除的概念。而是用邏輯運算-“差集”。也就是要切一個什么形狀，就要有一個那個形狀的三維實體，然后通過差集，將其“切除”。所以，現在需要一個圓柱體。

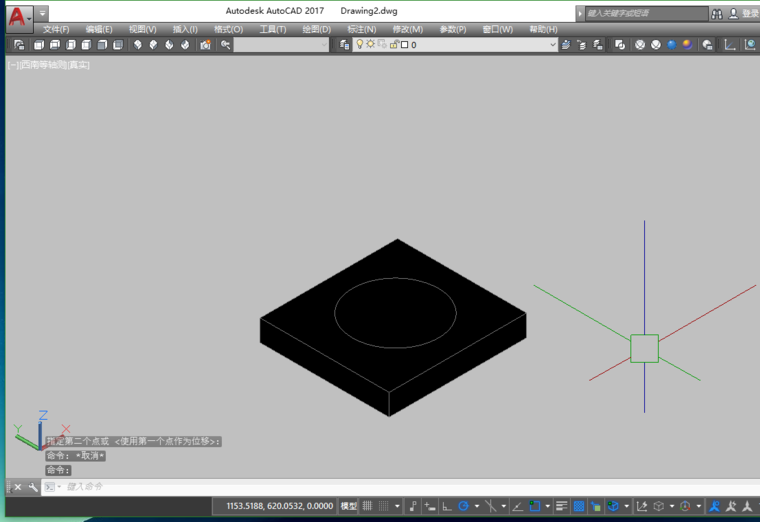

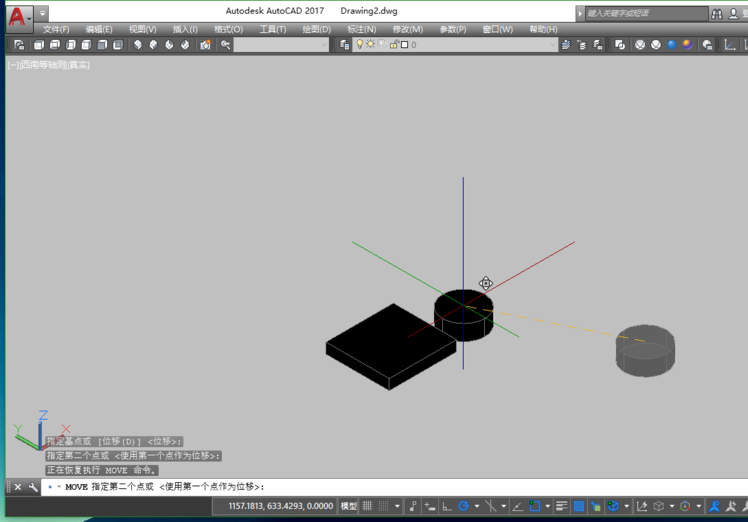

3、之后，我們將圓柱體移動到長方體中，要切除哪個位置，就將其移動到哪里。

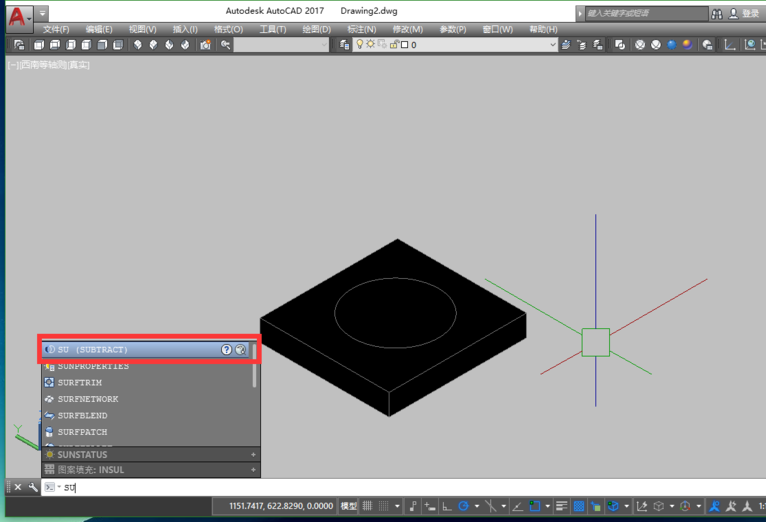

4、長方體移動完成之后，現在就要開始進行差集，“差集”的命令行命令為 SU。

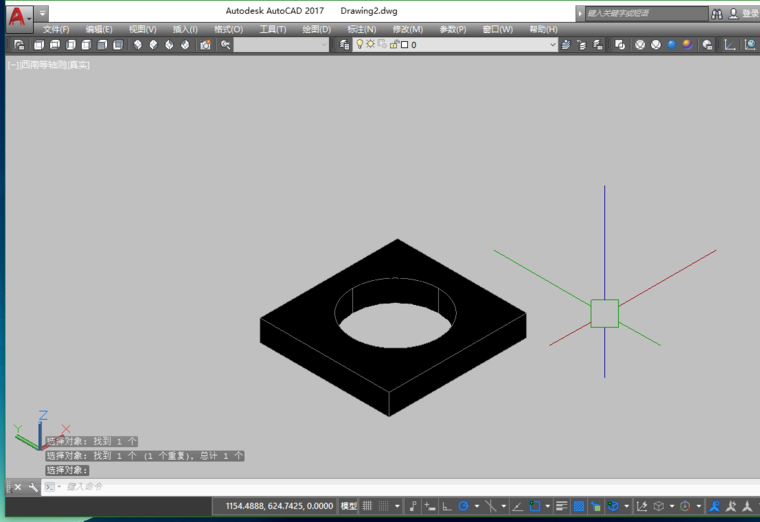

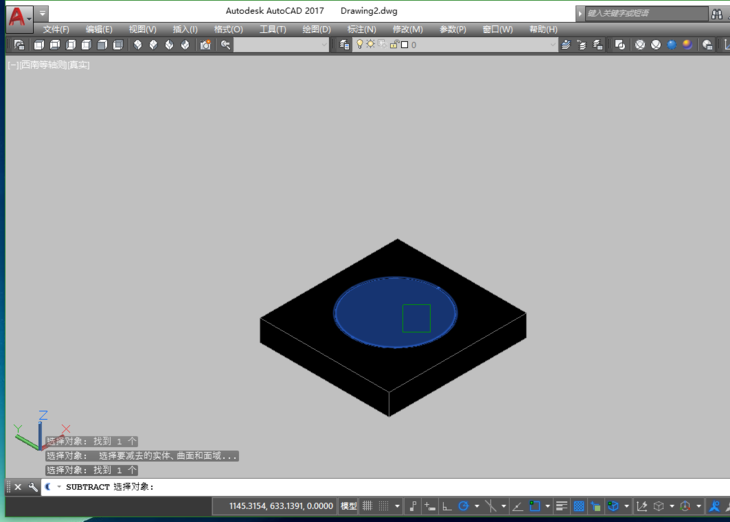

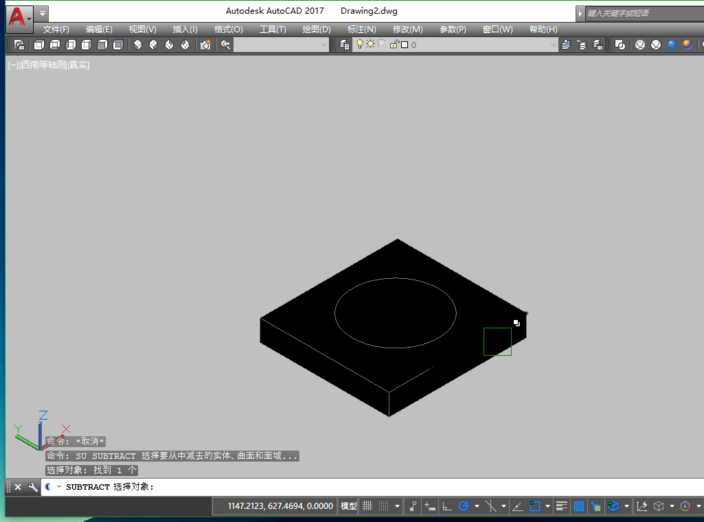

5、首先，選擇被切除實體，這時選擇長方體-“空格”；然后選擇要切除實體，這里選擇圓柱體-“空格”；即可完成切除。

以上就是cad中三維立體圖切除的方法，希望大家喜歡，請繼續關注武林網。
