今天我們就來看看使用cad繪制管道立體圖的教程，請看下文詳細介紹。

1、打開CAD這款軟件，進入CAD的操作界面，如圖所示：

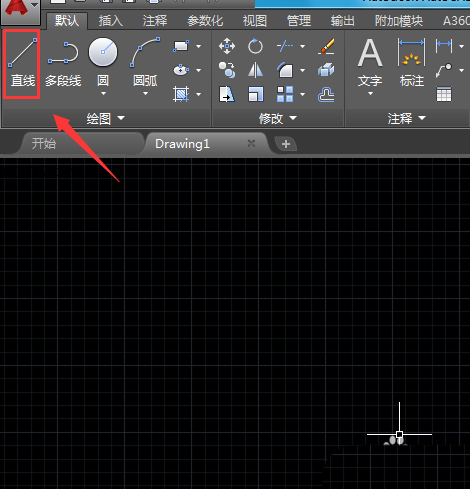

2、在該界面內找到直線工具，如圖所示：

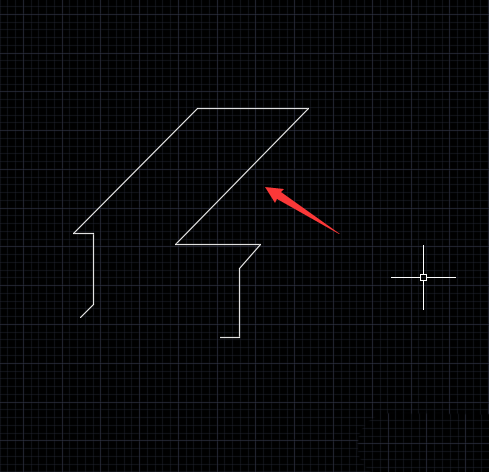

3、使用直線繪制出主線路，如圖所示：

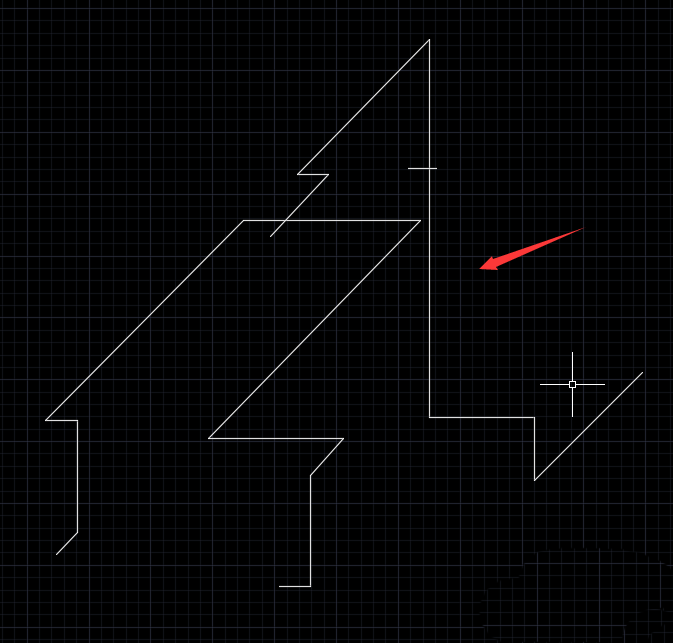

4、再在主線路的基礎上在畫出分支路如圖所示：

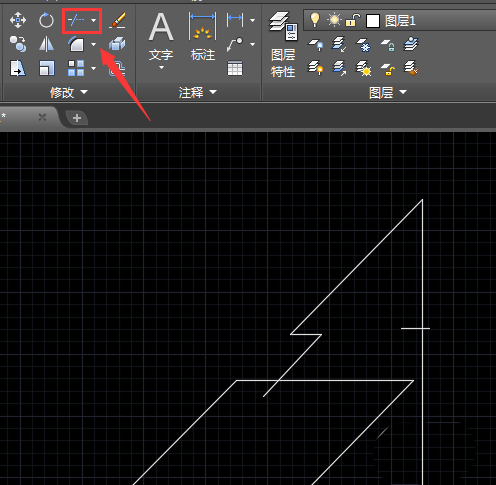

5、再在工具箱內找到修剪工具，如圖所示：

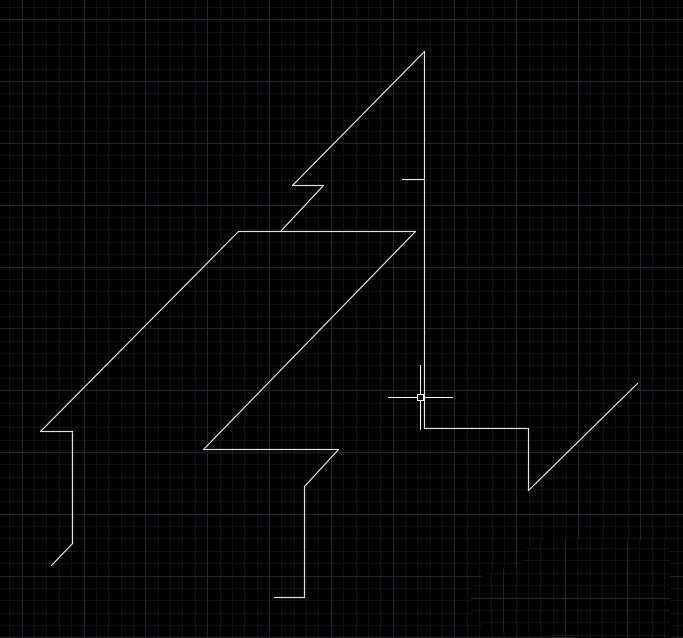

6、使用修剪命令將多余的線修剪掉，如圖所示：

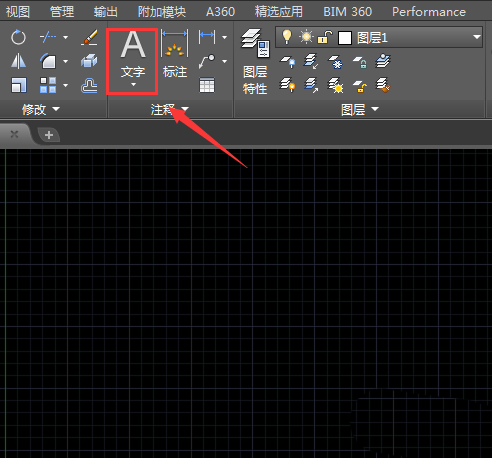

7、再在工具箱內找到文字工具，如圖所示：

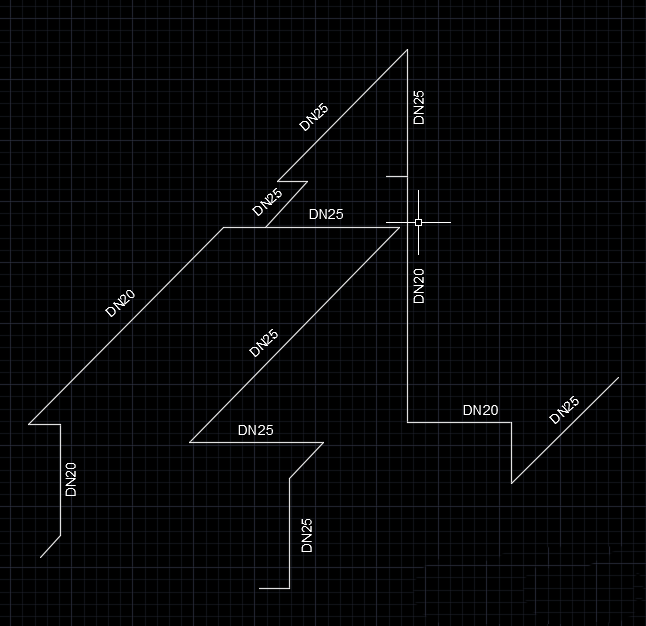

8、使用文字工具在圖中標出管道的直徑，最后的管道圖就繪制好了，如圖所示：

以上就是cad設計管道立體圖的教程，希望大家喜歡，請繼續關注武林網。
