cad中制作倒角和圓角是很常用的基礎教程，該怎么制作呢？下面我們就來看看詳細的教程。

一、執行“圓角”的方式

1、命令行輸入“FILLET”

2、菜單欄選擇“修改——圓角”

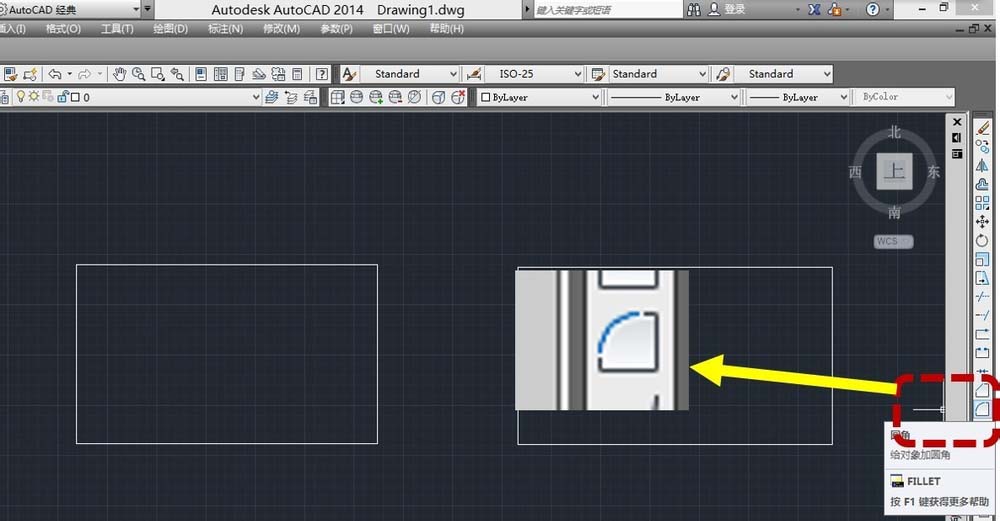

3、右側的工具欄點擊“圓角”按鈕（如圖所示）

二、設置圓角

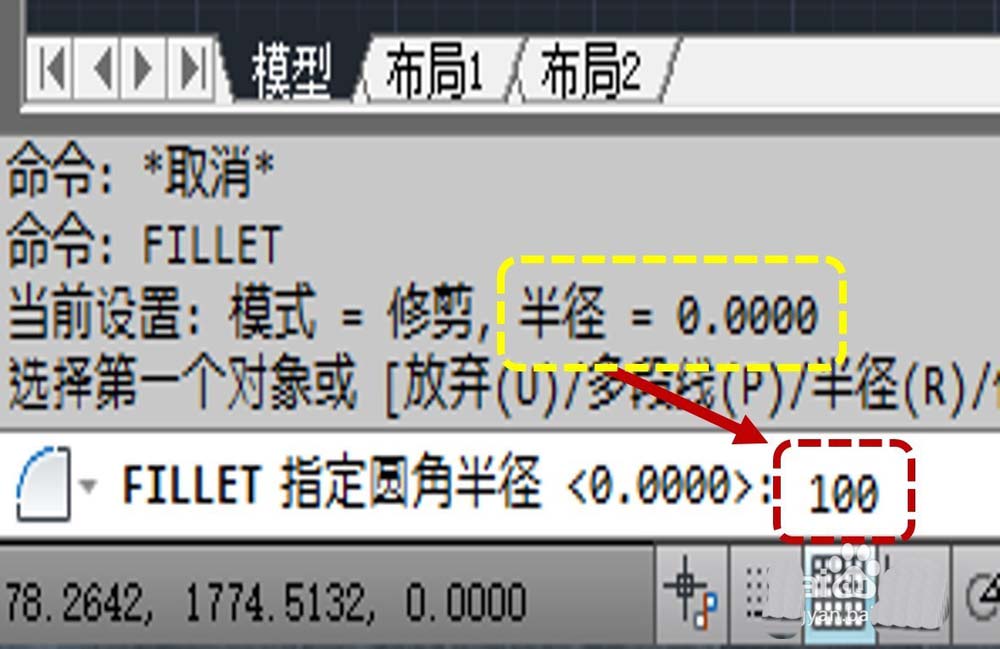

1、命令行輸入“FILLET”后，先不要著急選擇圖形，在提示中，再輸入”R“，修改圓角的半徑數值（因?yàn)槟J(rèn)數值是0，可能會執行后看不到結果），本案例將設置R=100。

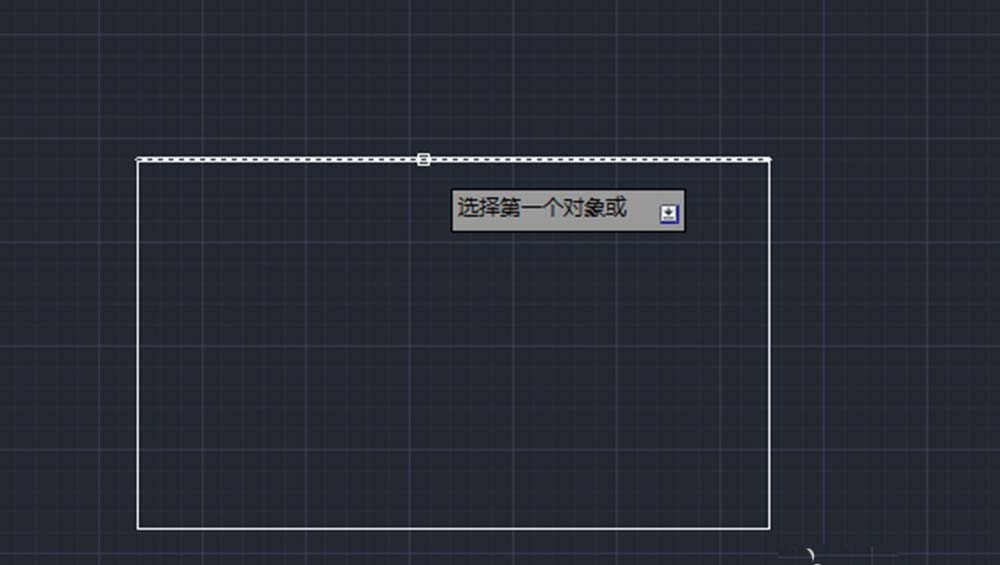

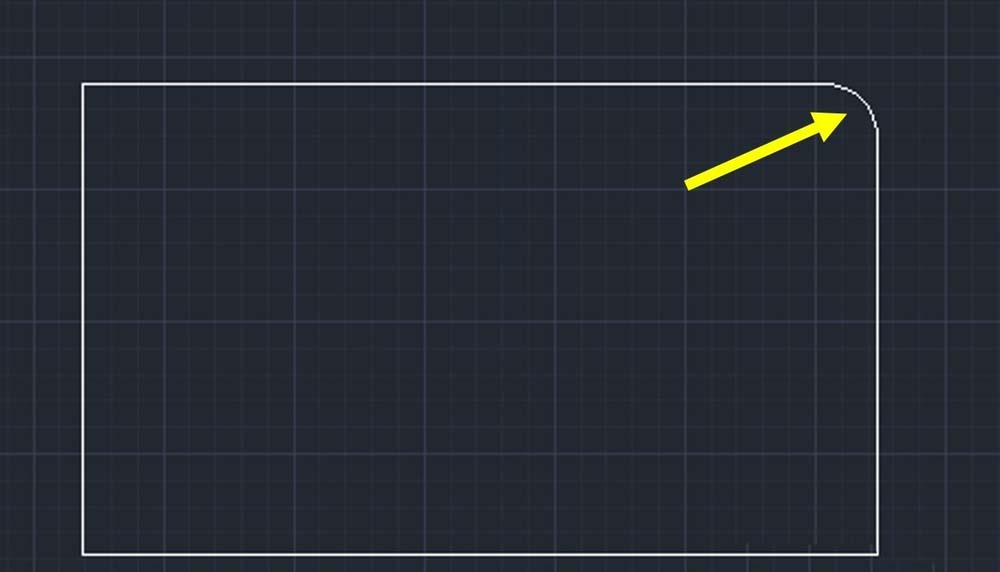

2、鼠標點擊鏈接圓角的兩條線段（也就是矩形的兩條邊），確定后，就改為圓角了。

三、執行“倒角”的方式

1、命令行輸入“CHAMFER”

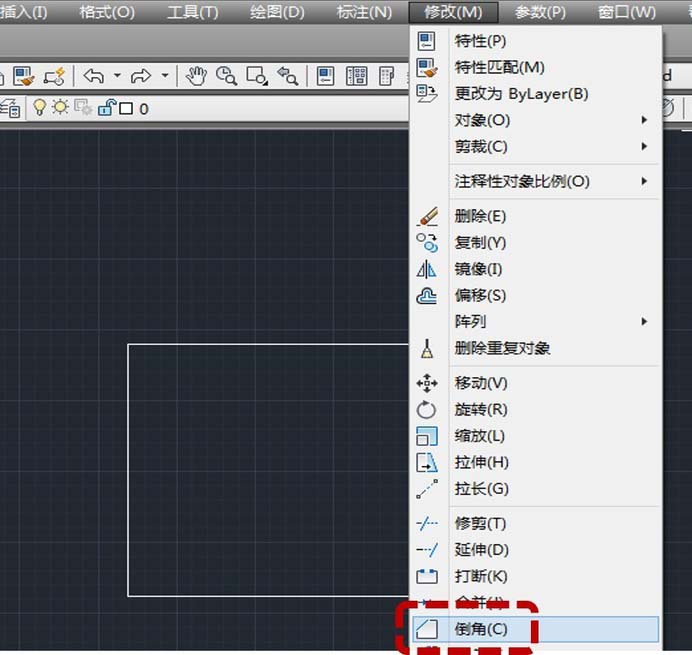

2、菜單欄選擇“修改——倒角”

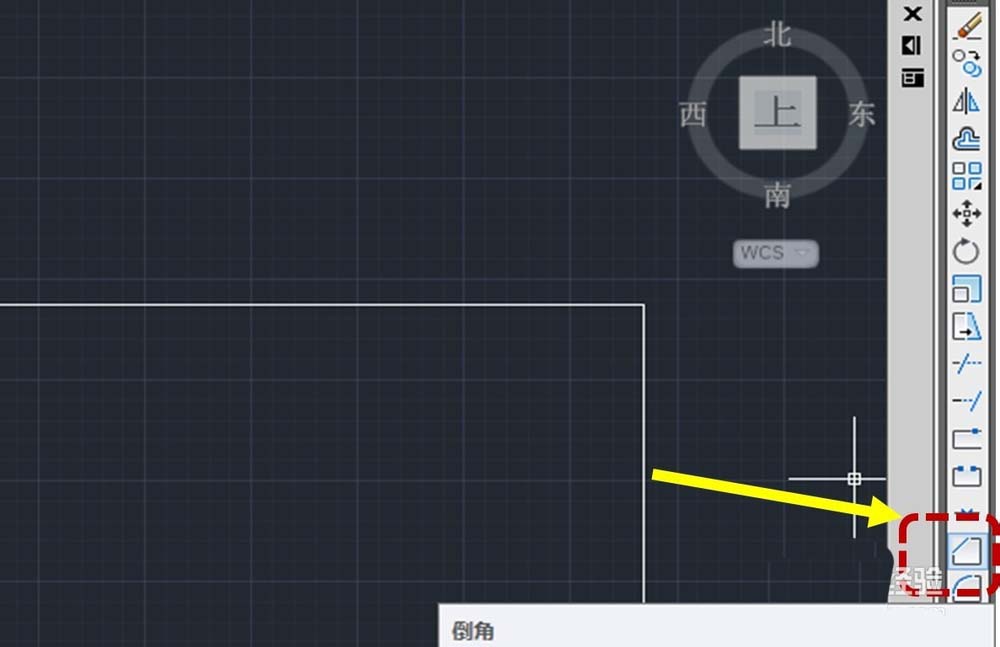

3、右側的工具欄點擊“倒角”按鈕

四、設置并完成“倒角”

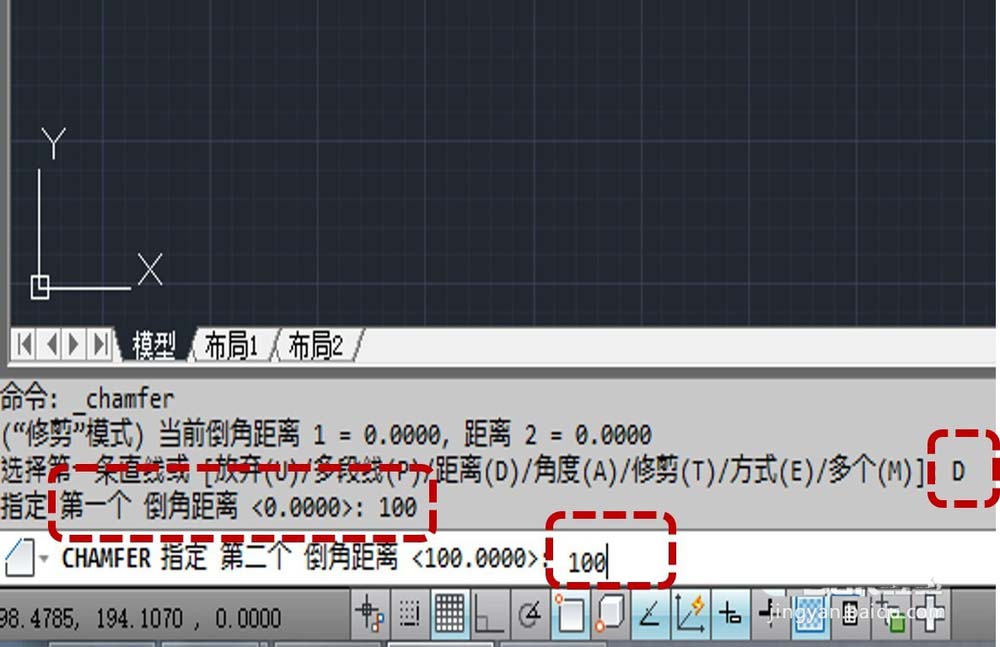

1、命令行輸入“CHAMFER”后，再輸入“D”，修改倒角的距離，本案例將距離均設置為100（如圖所示）。

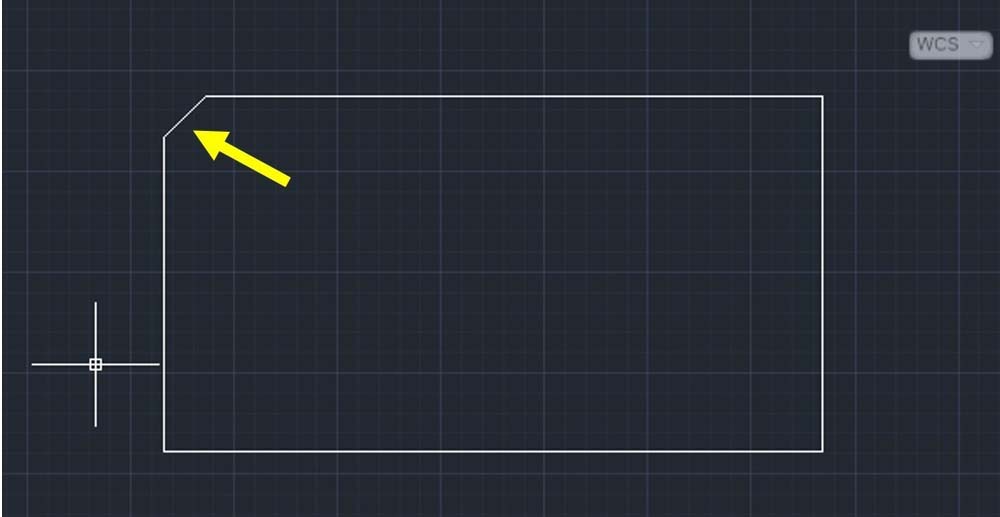

2、點擊選擇矩形的兩條邊，將直角改為圓角。

五、只輸入一次命令，連續完成多個圓角或倒角

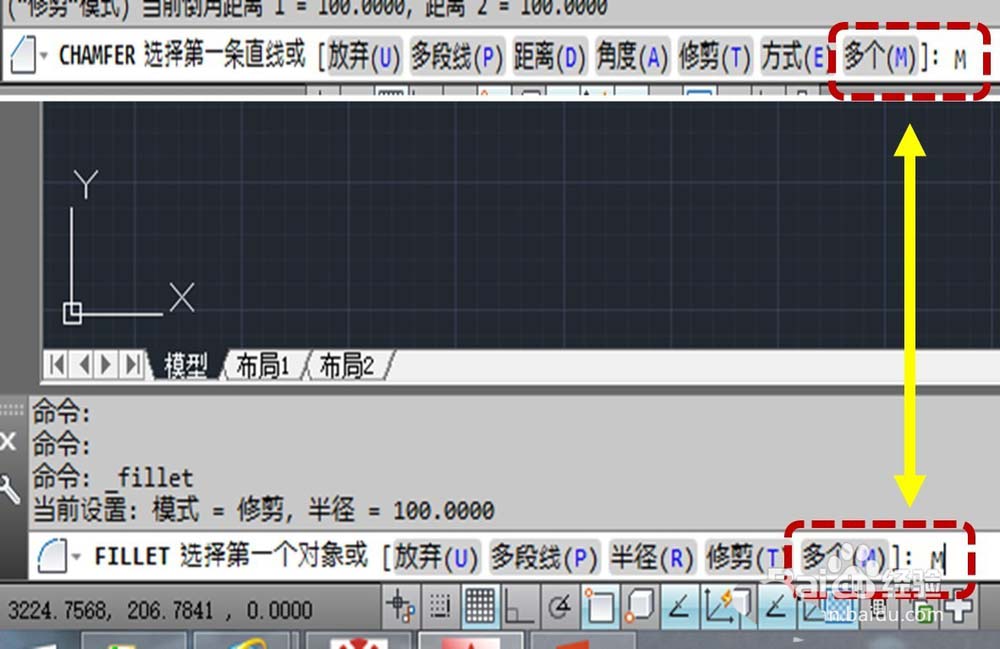

1、輸入圓角或倒角命令后，再輸入“M”

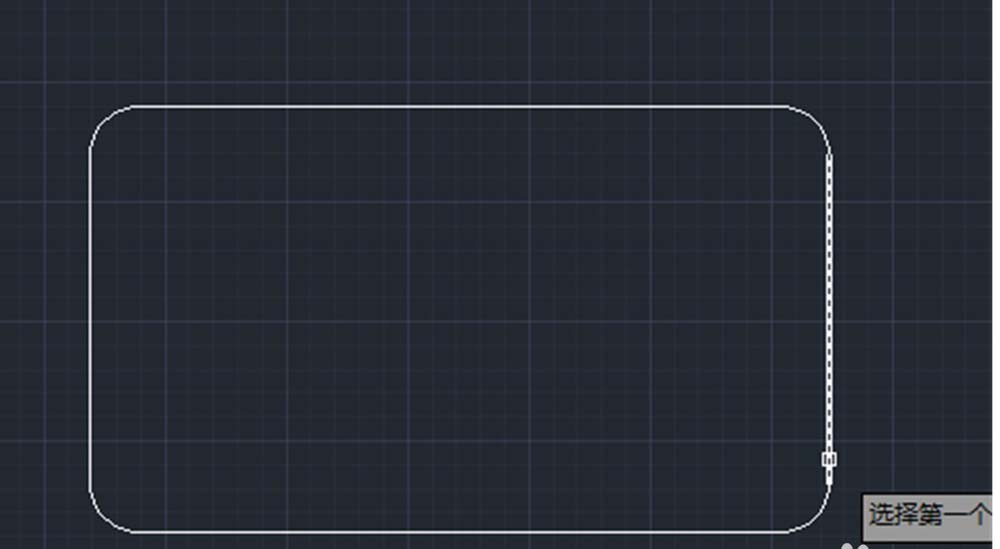

2、連續點擊選擇需要更改的角的兩條邊，就可以全部更改完成了。

上就是cad倒角、圓角的制作方法，希望大家喜歡，請繼續關注武林網。
