cad怎么繪制結構配筋圖? cad配筋圖的繪制方法

2020-07-20 13:02:54
字體:
來源:轉載
供稿:網友

cad建筑圖紙紅需要繪制鋼筋配圖,該怎么繪制呢?下面我們就來看看cad配筋圖的繪制方法。

1、打開CAD這款軟件,進入CAD的操作界面,如圖所示:

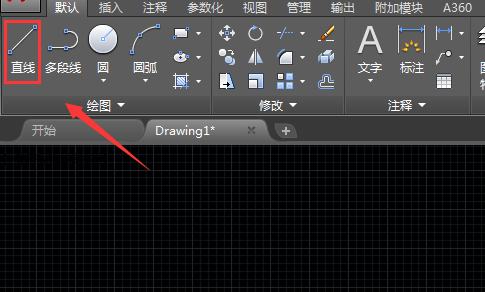

2、在該界面內找到直線命令,如圖所示:

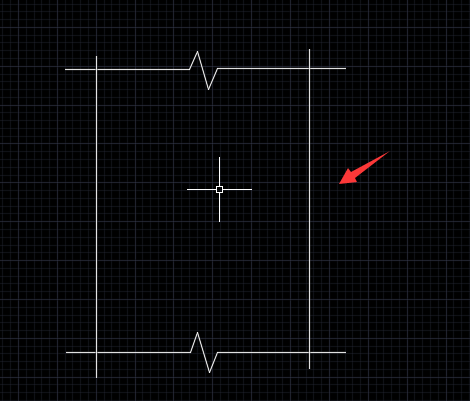

3、使用直線命令繪制出配筋圖的外框,如圖所示:

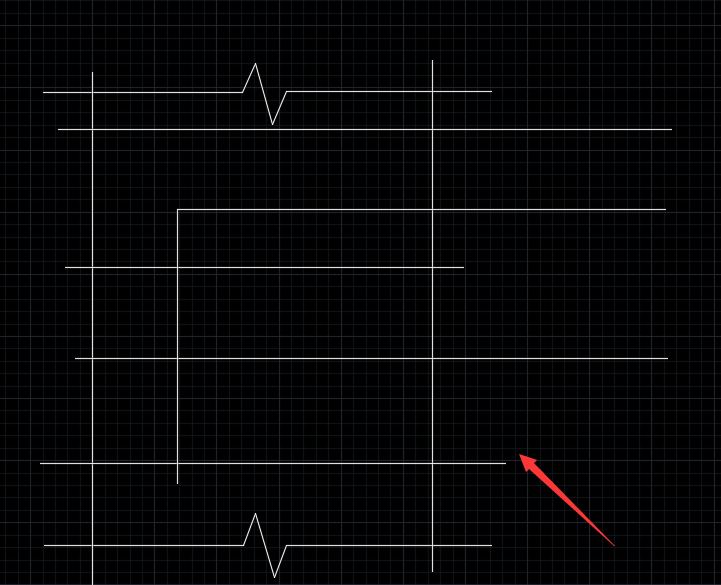

4、在外框的基礎上繪制出細節,如圖所示:

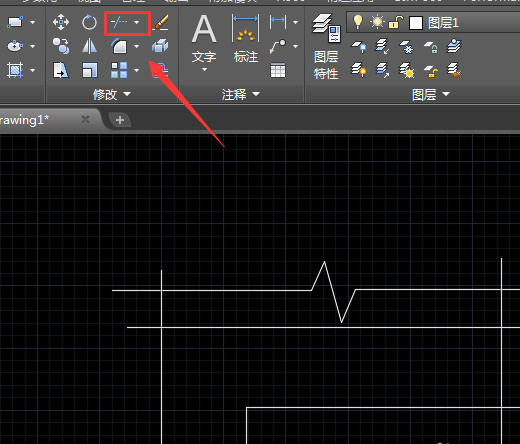

5、再在工具箱內找到修剪命令,如圖所示:

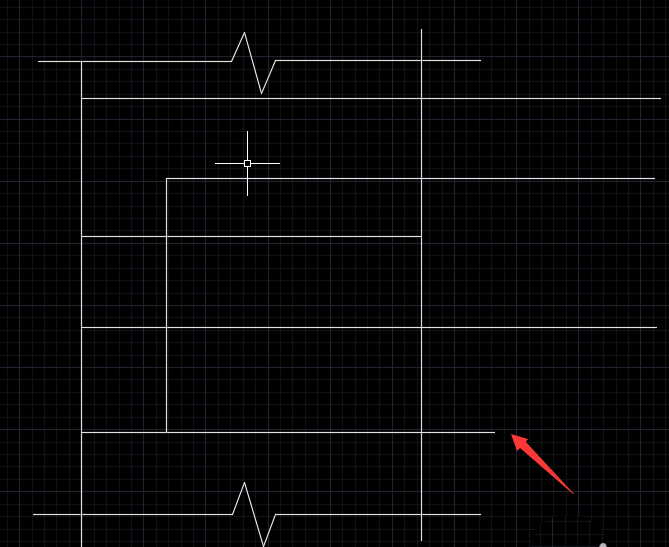

6、使用修剪命令將多余的線修剪掉,如圖所示:

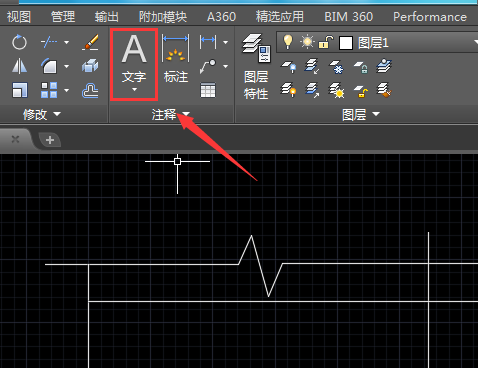

7、在在工具箱內找到文字工具,如圖所示:

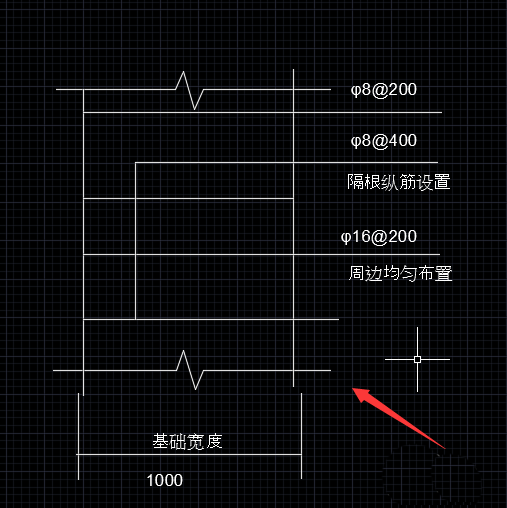

8、使用文字工具在圖形上標注出要求,這樣我們的配筋圖就畫好了,如圖所示:

以上就是cad配筋圖的繪制方法,希望大家喜歡,請繼續關注武林網。
