cad繪制圖紙的時候需要計算線路坐標，我們可以根據曲線要素利用excel計算出逐樁坐標后可以很簡單的使用樣條曲線在cad中畫出線路曲線，下面我們就來看看詳細的教程。

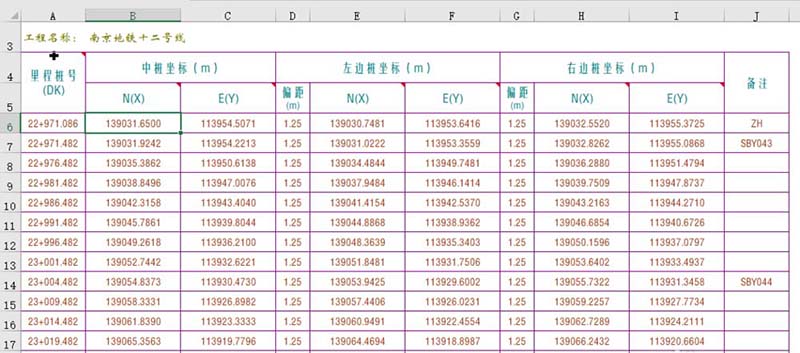

1、復制計算出的坐標到excel中，分為X、Y兩列坐標

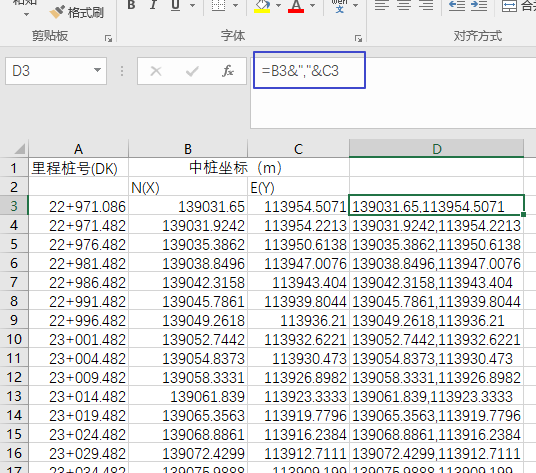

2、把X、Y坐標用逗號（英文狀態）連接在一起，excel里用公式&","&連接

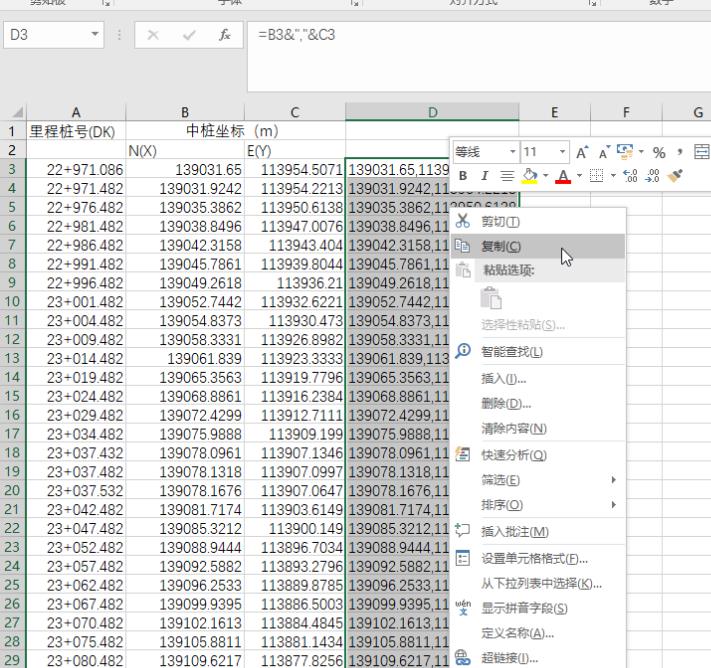

3、選中坐標組，復制（這樣數據暫時都保存在粘貼板里）

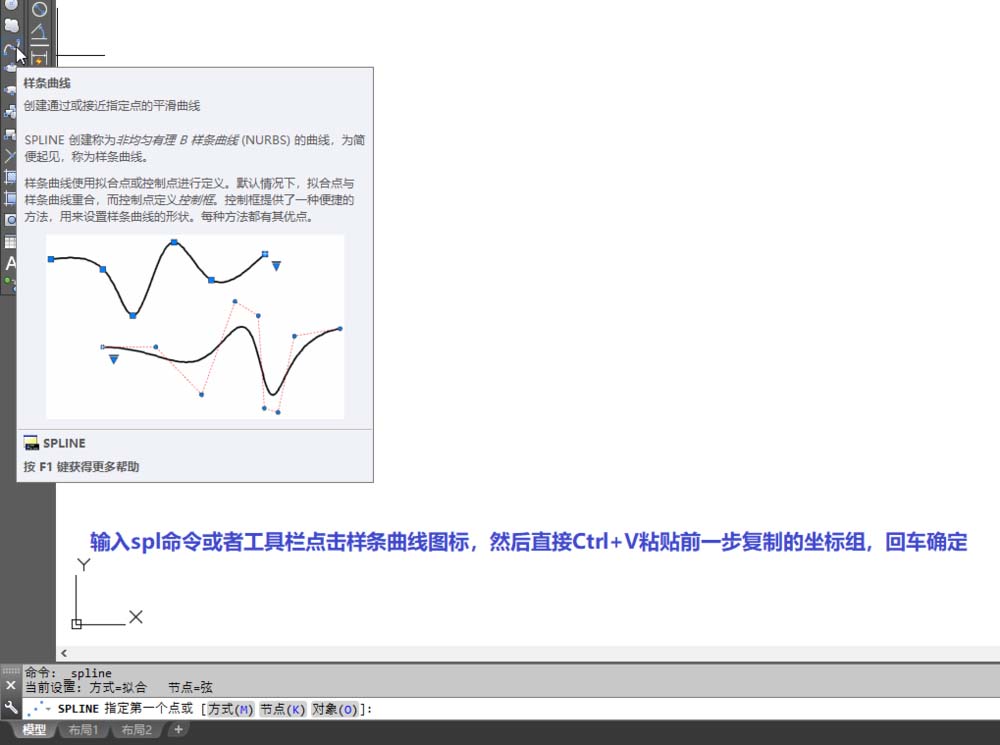

4、打開cad軟件，新建文件或者在你需要繪制的文件里，輸入spl命令（或者點擊工具欄圖標『樣條曲線』）

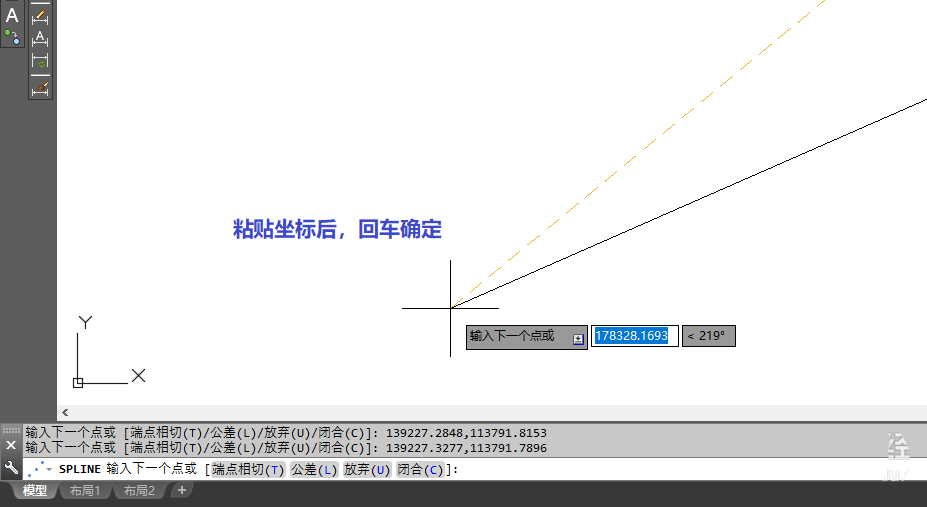

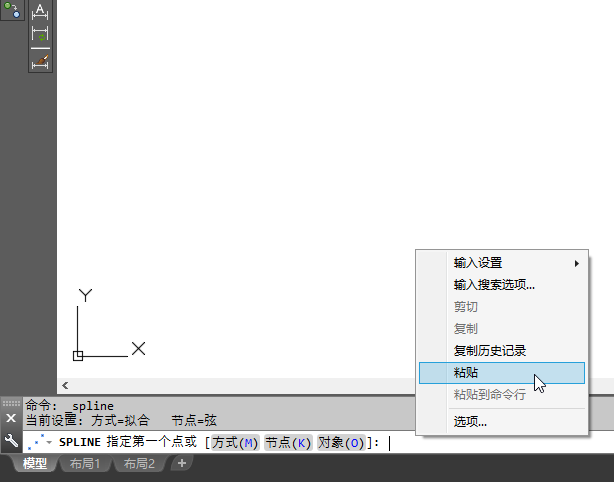

5、直接Ctrl+V粘貼（或者在命令行右鍵菜單“粘貼”）剛才復制的坐標組，然后回車確定

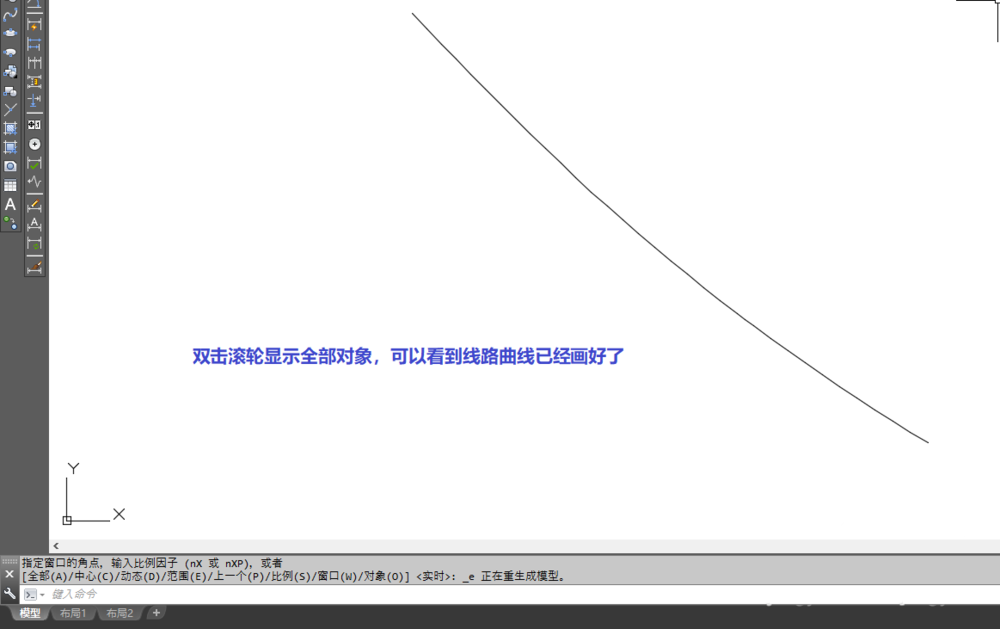

6、雙擊滾輪顯示全部對象，可以看到曲線已經畫好了

以上就是cad繪制線路曲線的教程，希望大家喜歡，請繼續關注武林網。
