CAD中該怎么繪制擠出機螺桿，cad中可以繪制很多圖形，想要繪制擠出機螺桿的平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、打開CAD這款軟件，進入CAD的操作界面如圖所示：

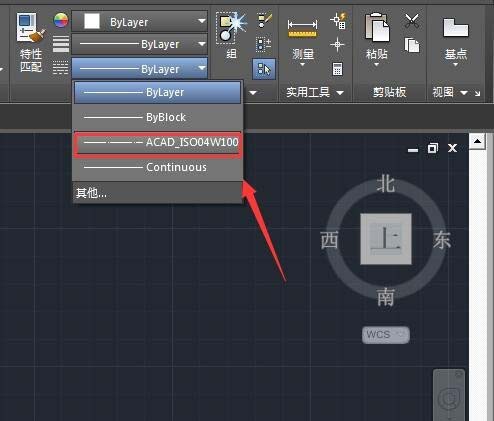

2、在該界面內將線型設置為點畫線，如圖所示：

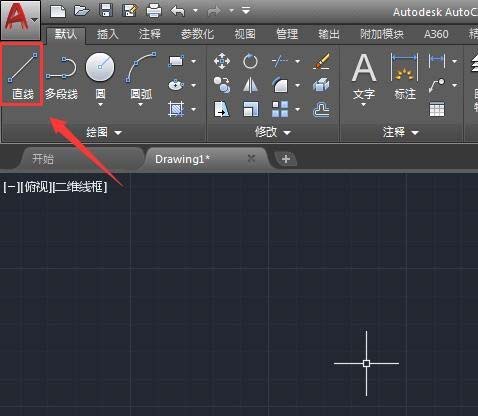

3、設置好線型以后再找到直線命令，如圖所示：

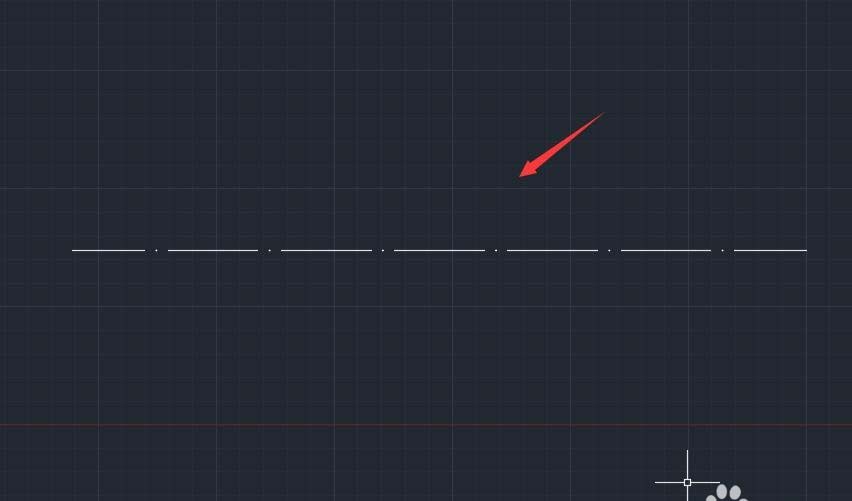

4、使用直線命令畫出一條點畫線作為中心線，如圖所示：

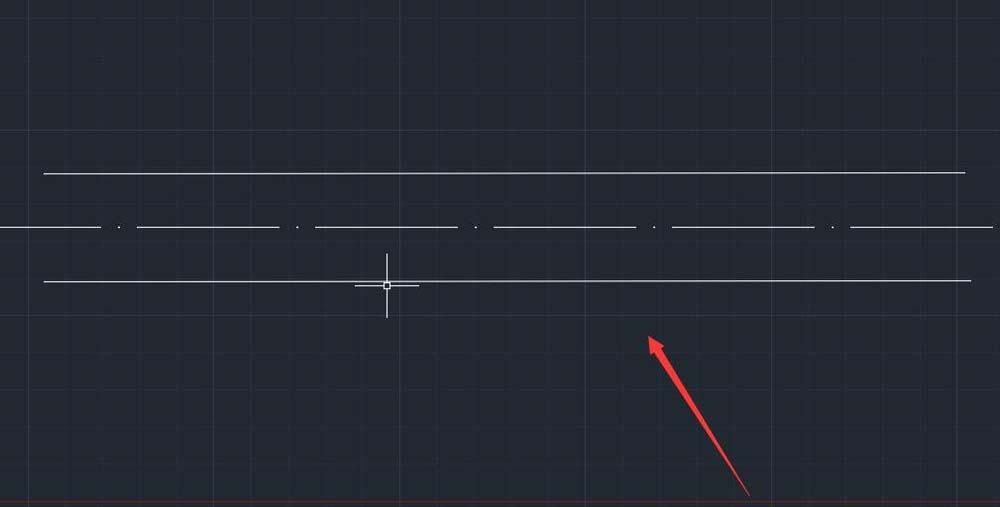

5、再將線型設置為實線，在中心線的上下各畫出一條直線，如圖所示：

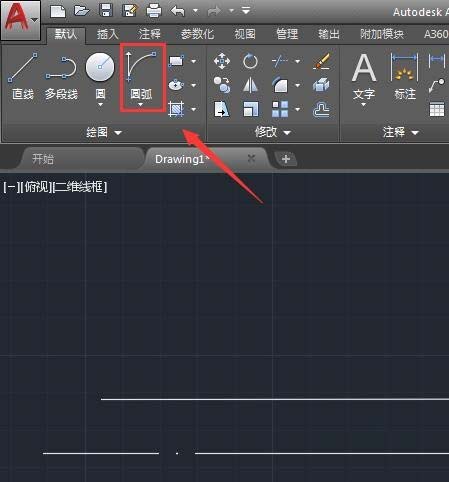

6、再在編區域里找到圓弧命令，如圖所示：

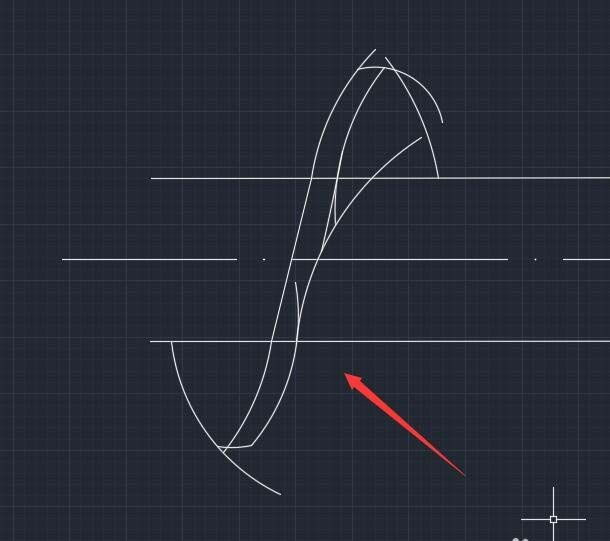

7、使用圓弧命令，在圖中畫出如圖所示圓弧線：

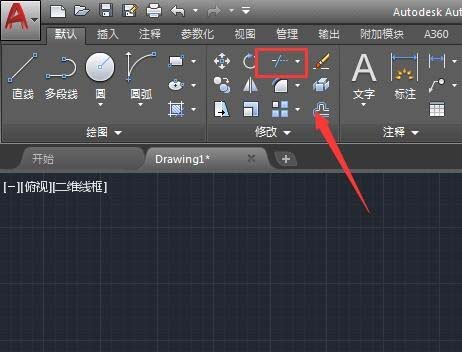

8、繪制好圓弧線以后在上面的工具區里找到修剪命令，如圖所示：

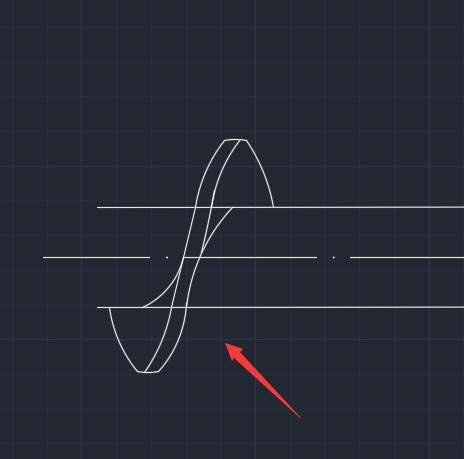

9、點擊修剪命令，將多余的線進行刪除，如圖所示；

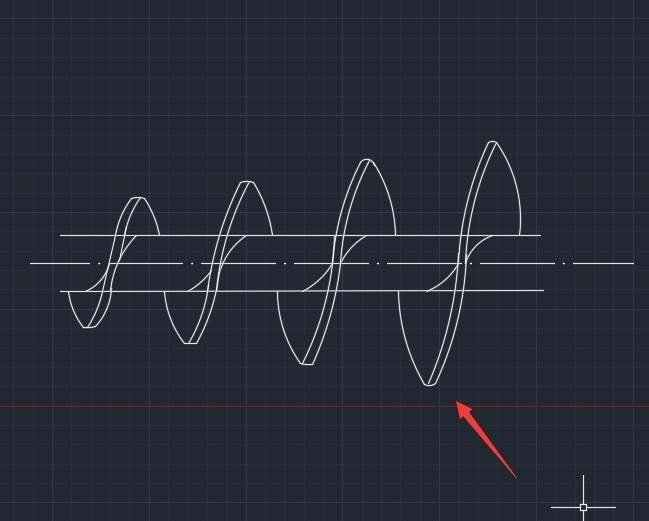

10、再重復執行以上的步驟進行操作，這樣我們的擠出機螺桿的圖形就畫好了，如圖所示：

以上就是cad繪制擠出機螺桿平面圖的教程，希望大家喜歡，請繼續關注武林網。
