cad繪制實體模型的時候，對于不規則的圖形旋轉和拉升做不出來就需要用到光順曲線，下面我們就來看看詳細的教程。

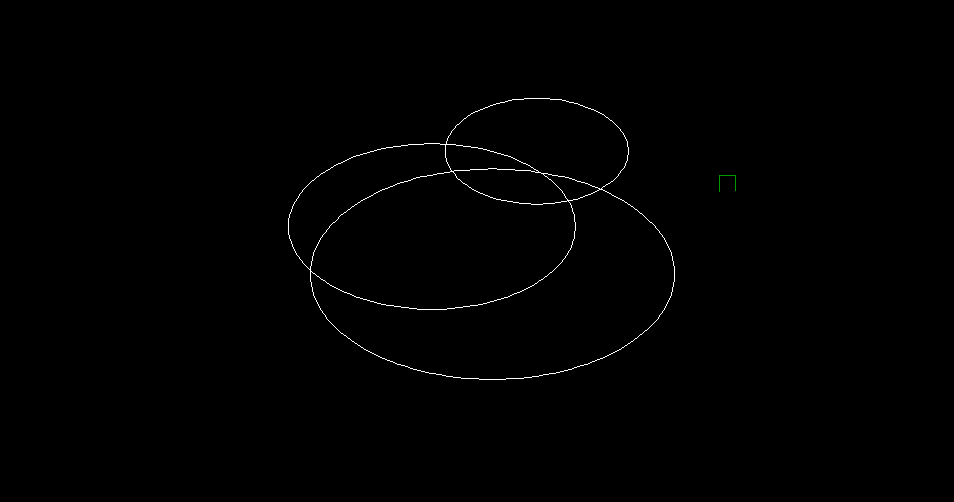

1、我們會治好的不規則實體的一個上下面。

2、他是三個都沒有在一個平面上，也不是同心圓。

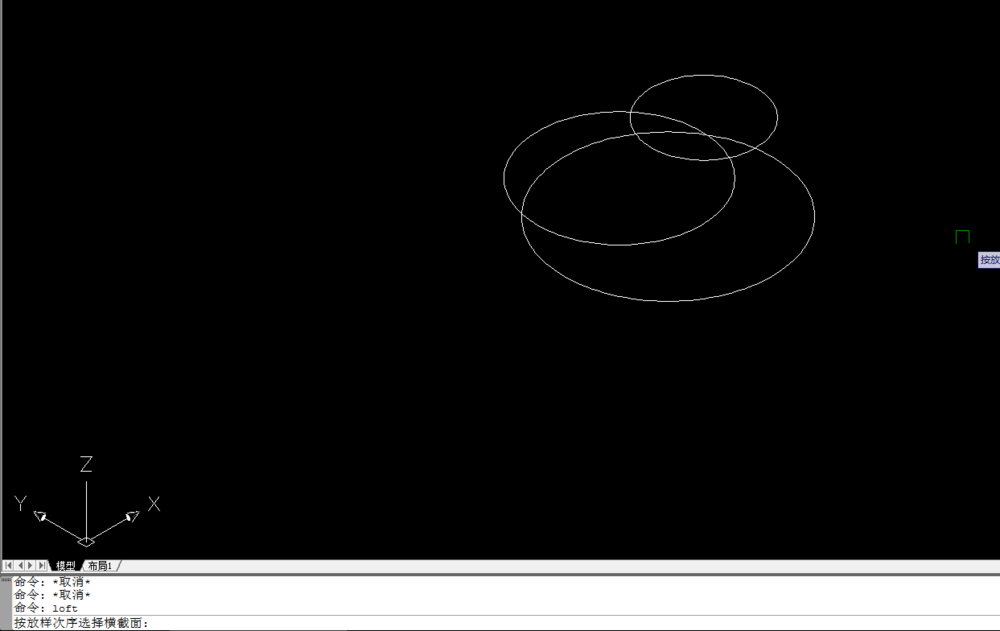

3、畫好之后我們輸入LOFT命令，也即是光順曲線。

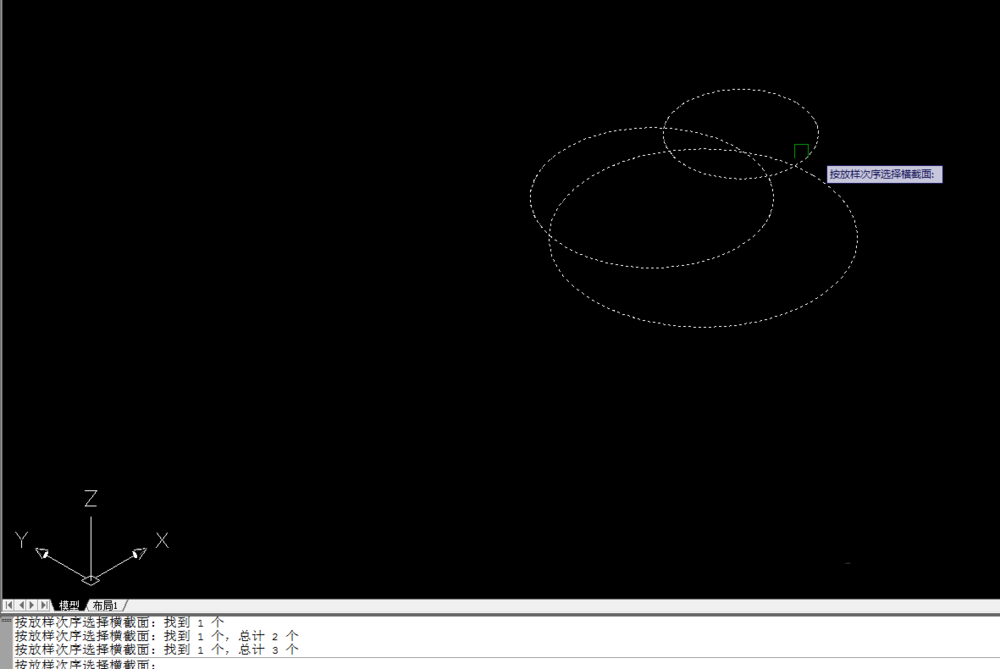

4、提示讓我們按放樣順序選擇橫截面。我們依順序選擇上面的線條。

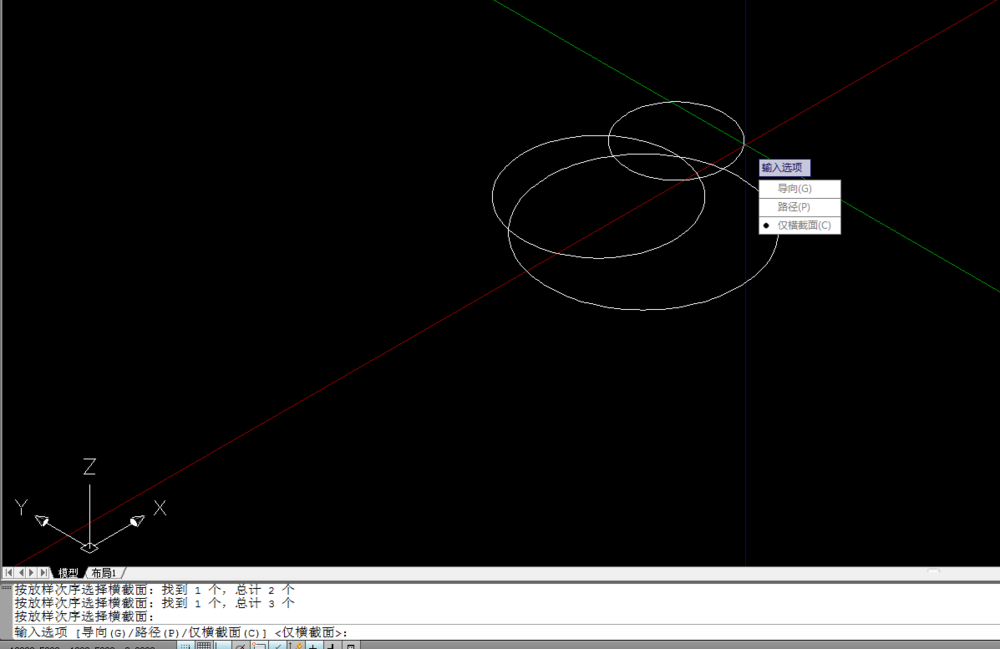

5、出現了下面的這些提示，我們選擇（c）

6、平滑擬合選擇，更具需要我們也可以選擇其他的。

7、這樣我們實體不規則圖形就出來了。

以上就是cad光順曲線命令的使用方法，希望大家喜歡，請繼續關注武林網。
