一般公廁都是便池，想要繪制一個便池的平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、調用矩形命令，繪制尺寸240*425的矩形。

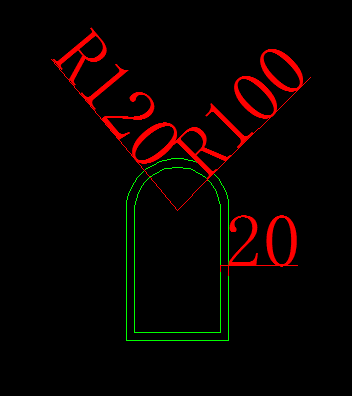

2、向內偏移20,并調用圓角，圓角半徑為100和120.

3、調用圓命令，在圓角矩形中繪制1個半徑為16的圓，并移動至合適的位置。

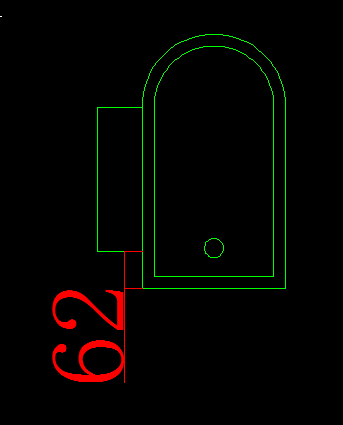

4、調用矩形命令，在合適的位置繪制尺寸為75*240的矩形，作為便池的兩邊。

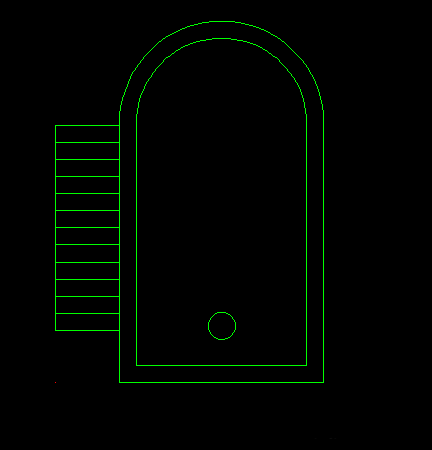

5、調用直線和偏移命令，細化矩形中的圖形。

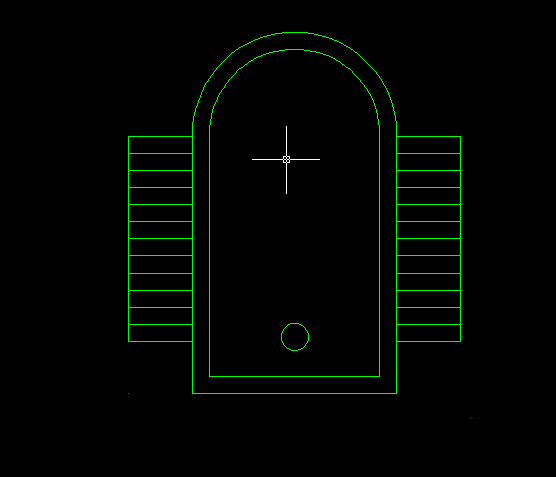

6、調用鏡像，得到另一邊的矩形造型，便池的繪制就完成了。

以上就是cad繪制便池平面圖的教程，希望大家喜歡，請繼續(xù)關注武林網。
