cad中想要繪制香港的象征紫荊花，該怎么繪制呢？下面我們就來看看詳細的教程。

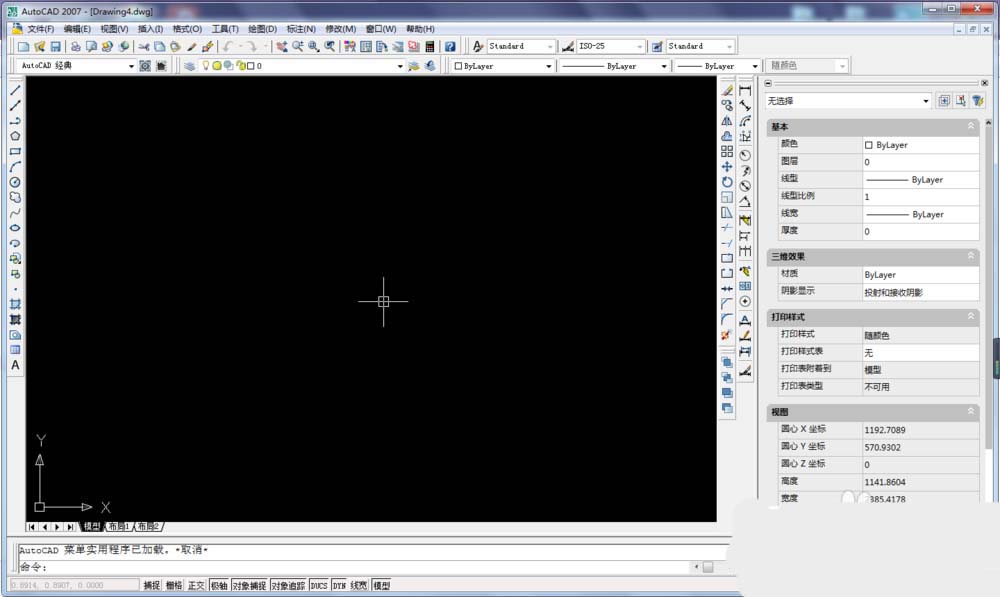

1、打開CAD，新建一個空白文件

2、執行圓弧命令，畫花瓣。

1）A，回車

2）300,120，回車

3）310,165，回車

4）350,188，回車

5）A，回車

6）350,188，回車

7）345,182，回車

8）344,175，回車

9）A）回車

10）344,175，回車

11）334,149，回車

12）310,147，回車

13）A，回車

14）310,147，回車

15）302,130，回車

16）300,120，回車

17）A，回車

18）300,120，回車

19）301,134，回車

20）306,148，回車

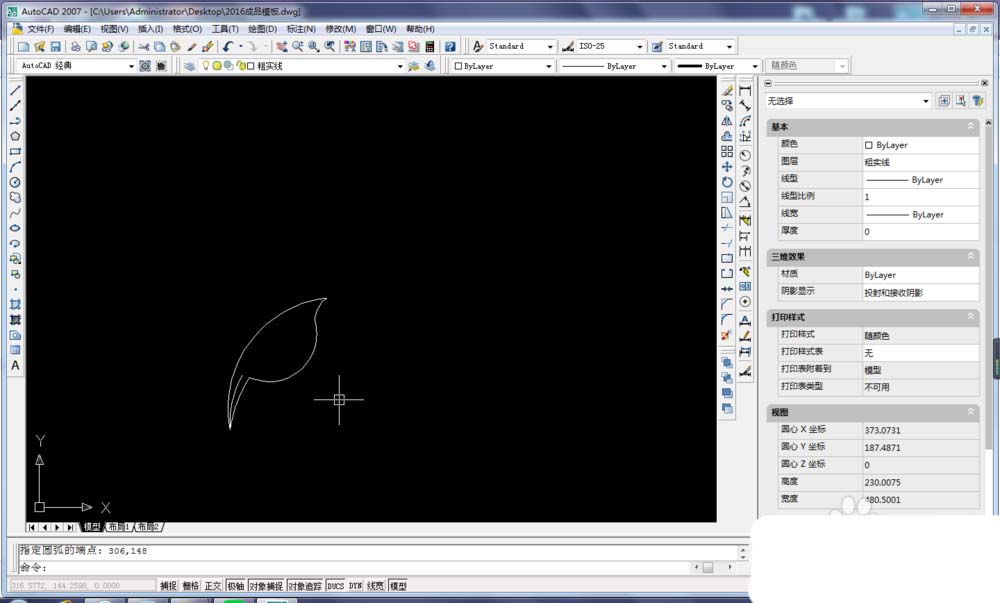

花瓣的形狀畫完了。

3、畫五角星

1）POL，多邊形畫正五邊形

2）L，直線連接

3）E，刪除五邊形

4）TR，修剪多余的線段

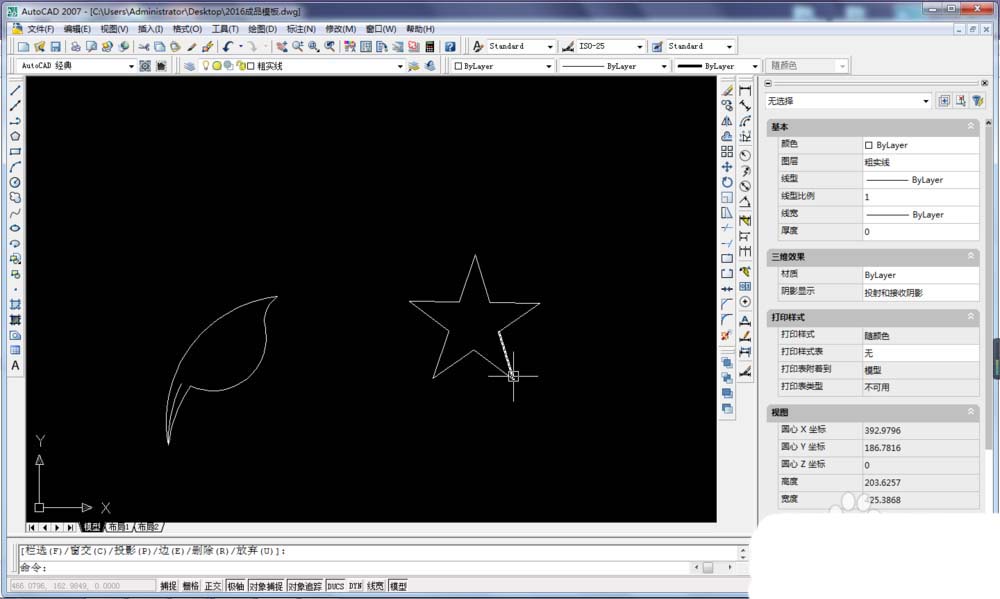

5下圖中的五角星

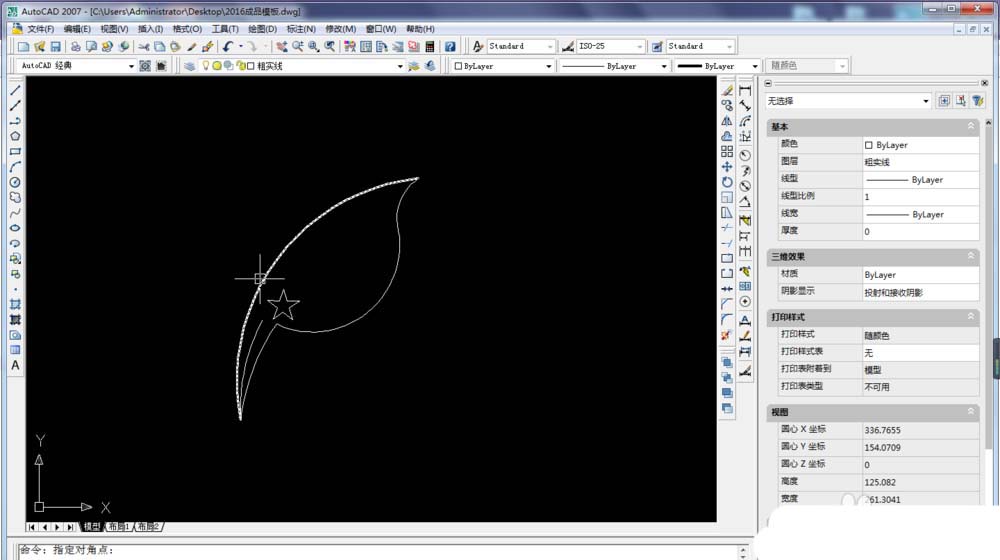

4、將五角星縮小并移動到花瓣中。

1）SC，回車

2）選擇五角星，回車

3）指定基點（左鍵單擊）

4）輸入縮放比例。回車（連續縮放只合適大?。?/p>

5）M，回車

6）選擇五角星，回車

7）左鍵單擊，指定基點

8）移動鼠標，將五角星移動到花瓣中的合適位置。

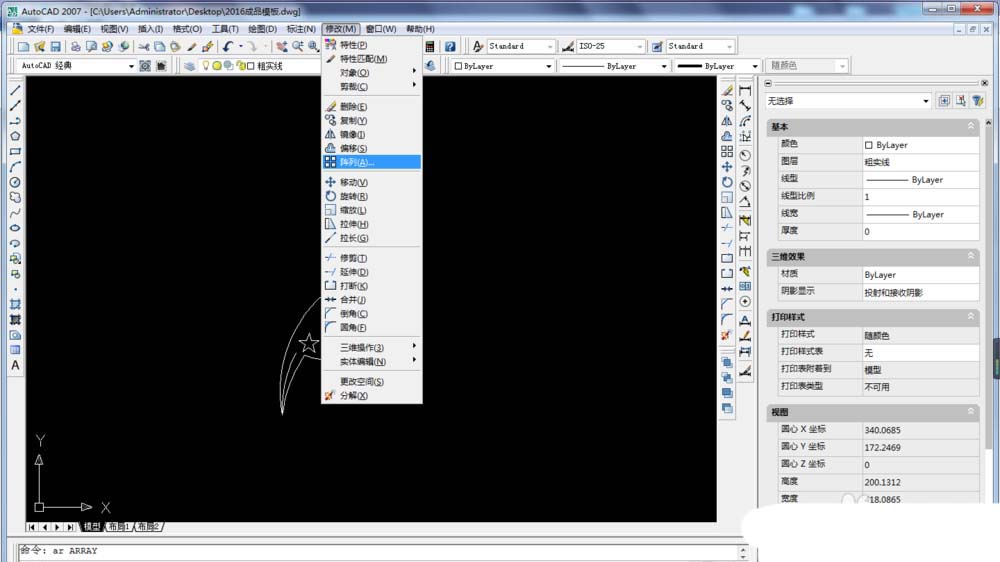

5、執行【修改】-【陣列】，激活陣列命令

備注：這里可以直接輸入“AR”回車，也可以在右邊的工具欄中點擊陣列的快捷圖標。

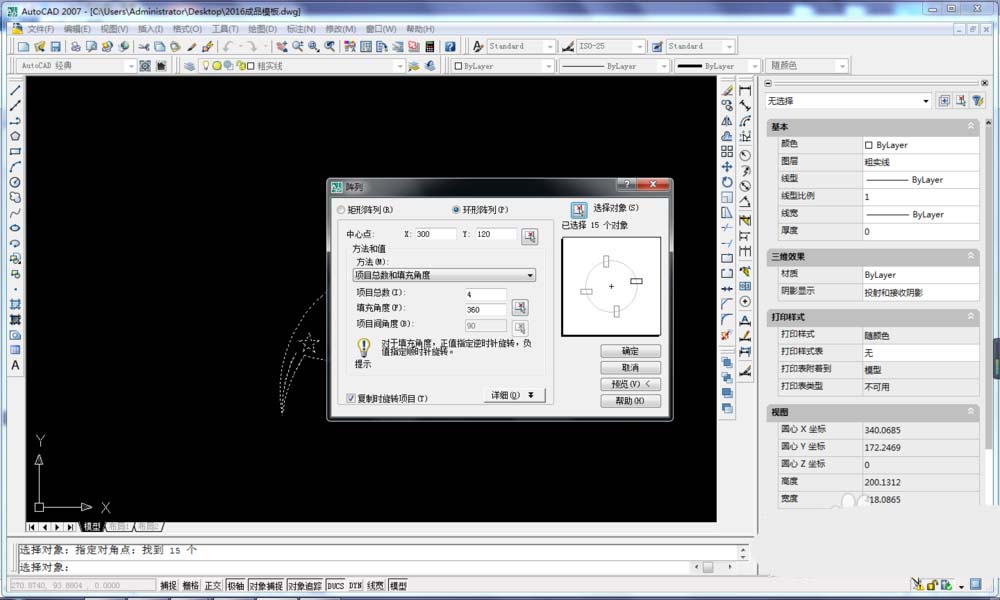

6、設置陣列參數

1）選擇環形陣列

2）選擇中性點為花瓣的尾部（300,120）

3）項目總數改為5，

4）填充角度不變，為360,

5）選擇對象：整個紫荊花瓣

6）確定

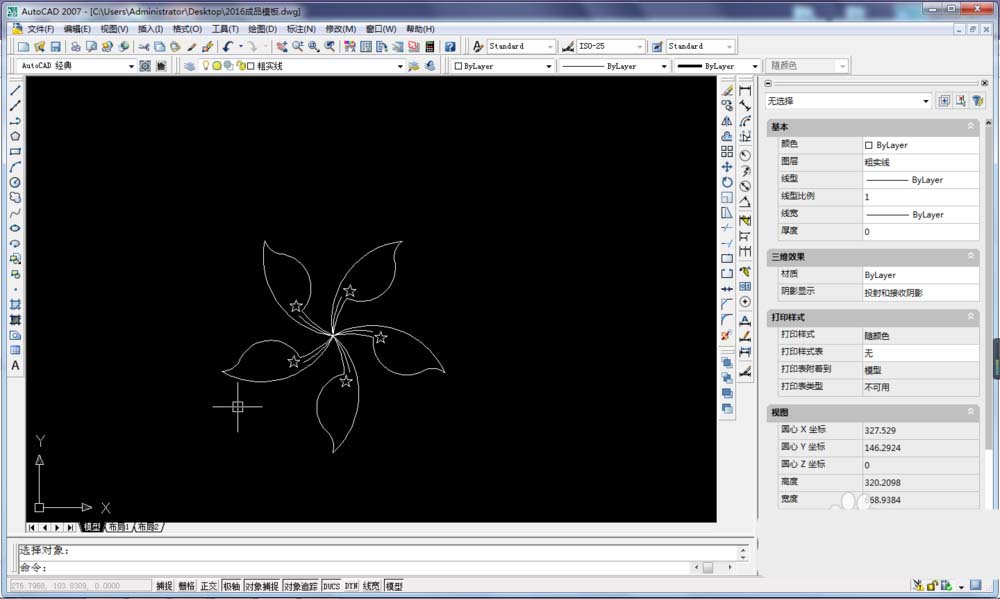

7、紫荊花畫好了。

以上就是cad繪制荊棘花的教程，希望大家喜歡，請繼續關注武林網。
