CAD怎么繪制立體的耳釘模型?

2020-07-20 13:01:14
字體:
來源:轉載
供稿:網友

cad中建模三維模型在三維建模模式中很方便實現,下面我們就來看看cad畫耳釘的教程。

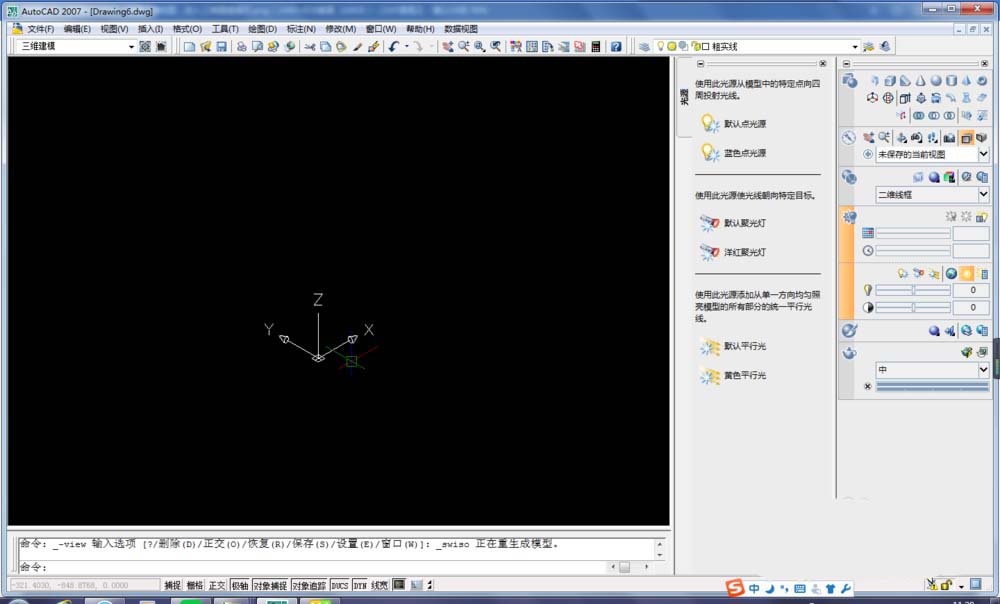

1、打開CAD,新建空白文件,將工作空間由經典模式改為三維建模模式,設置三維視口為等軸測視口

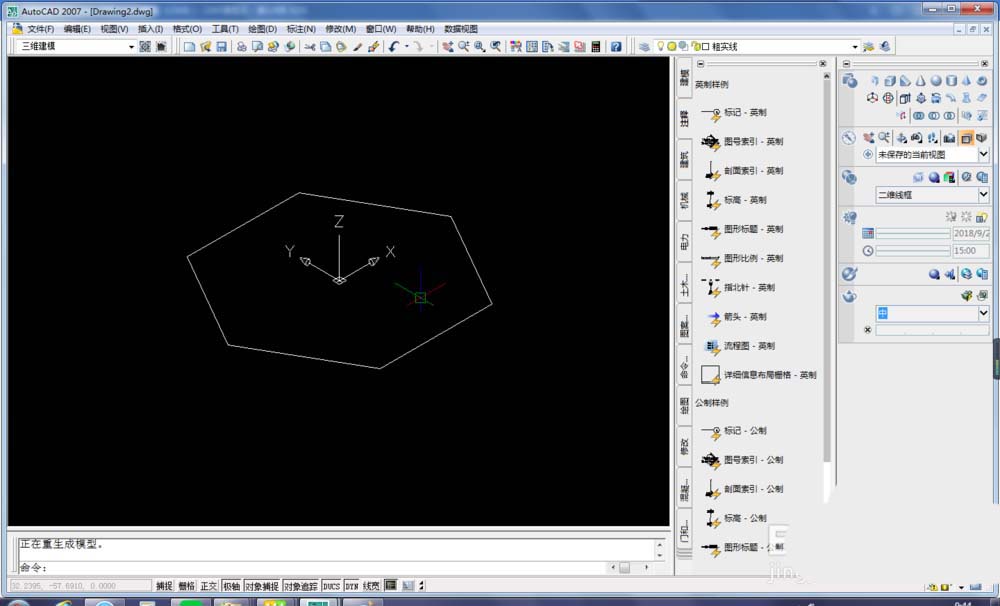

2、畫六邊形

1)POL,回車

2)6,回車

3)輸入坐標0,0,0,回車

4)點擊外切于圓

5)輸入半徑100,回車

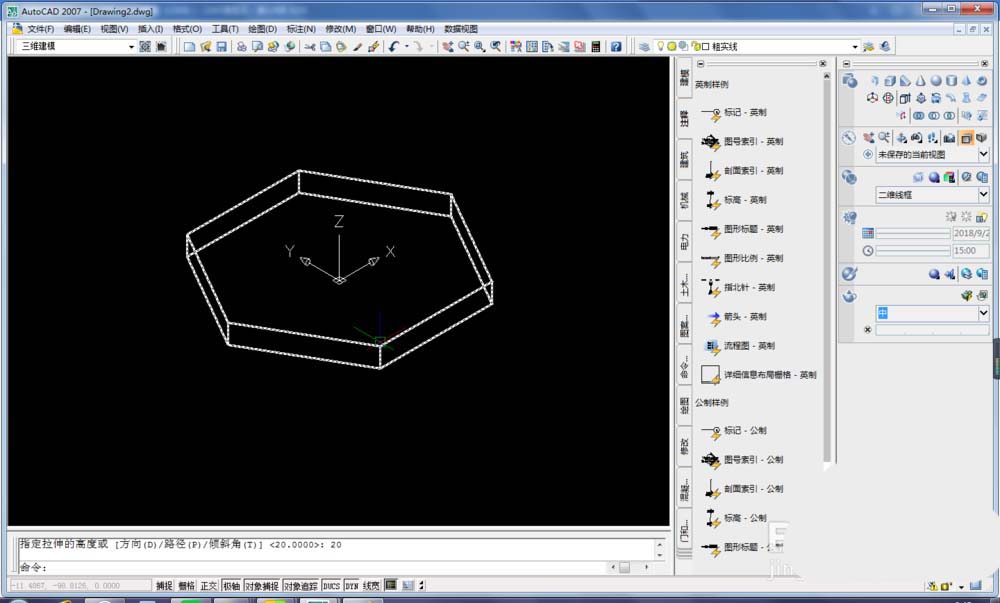

3、向上拉伸,高度20

4、設置坐標系。

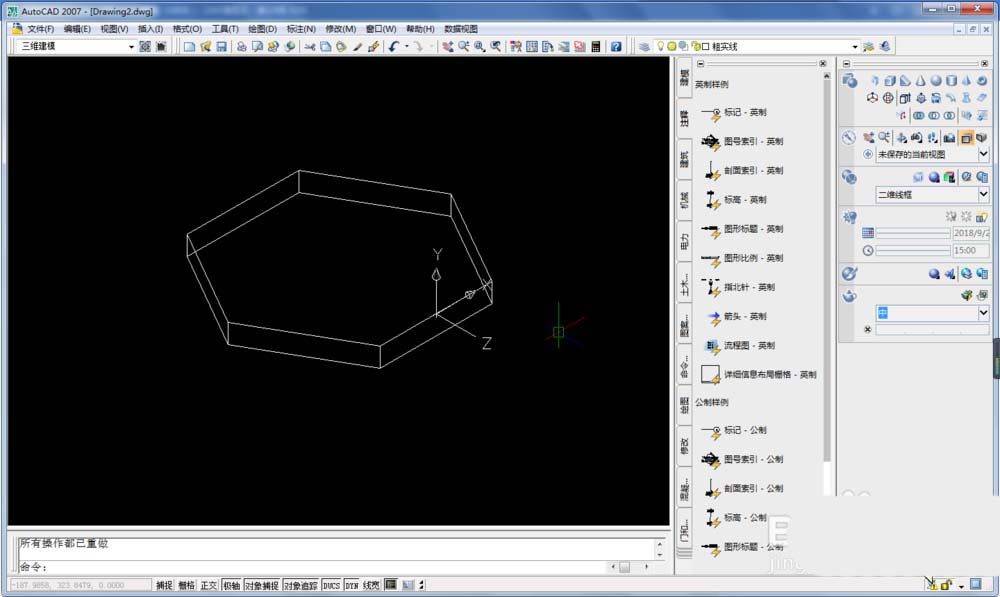

1)如下第一幅圖移動坐標系

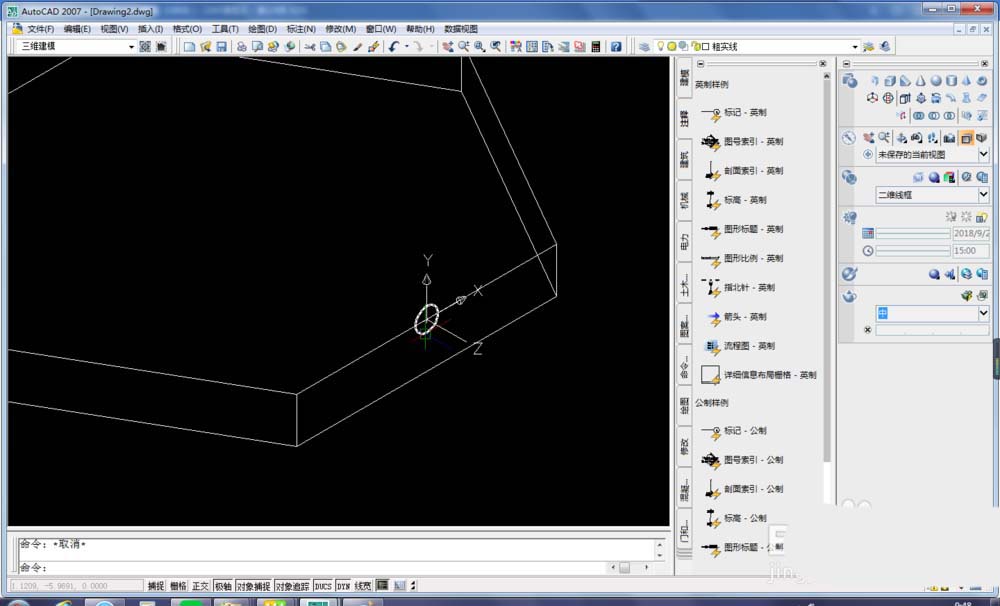

2)如下第二幅圖旋轉坐標系,即坐標系繞X軸旋轉90°。

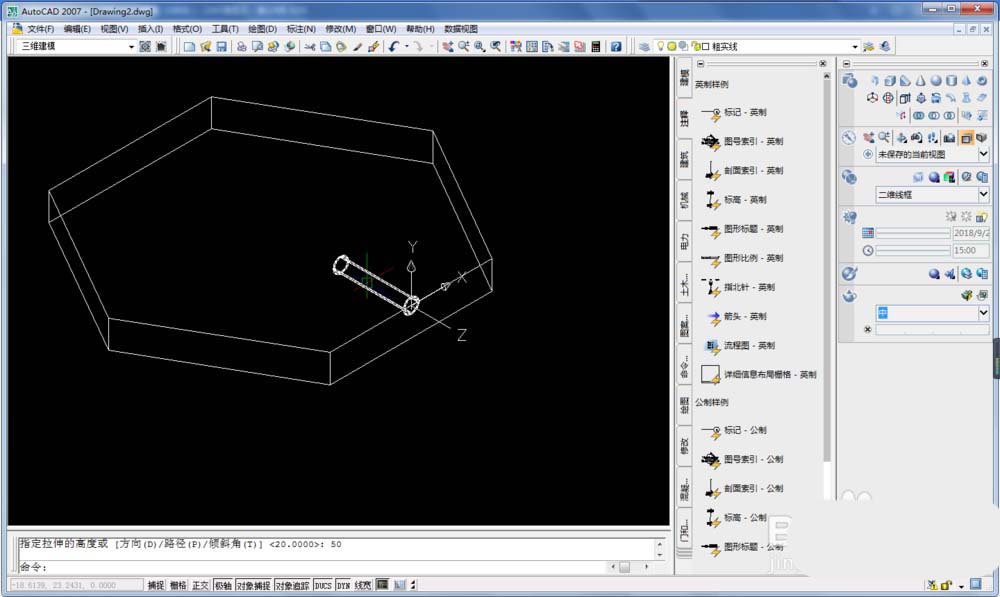

5、畫直徑為5,mm的圓。拉伸成圓柱,圓柱高50mm。

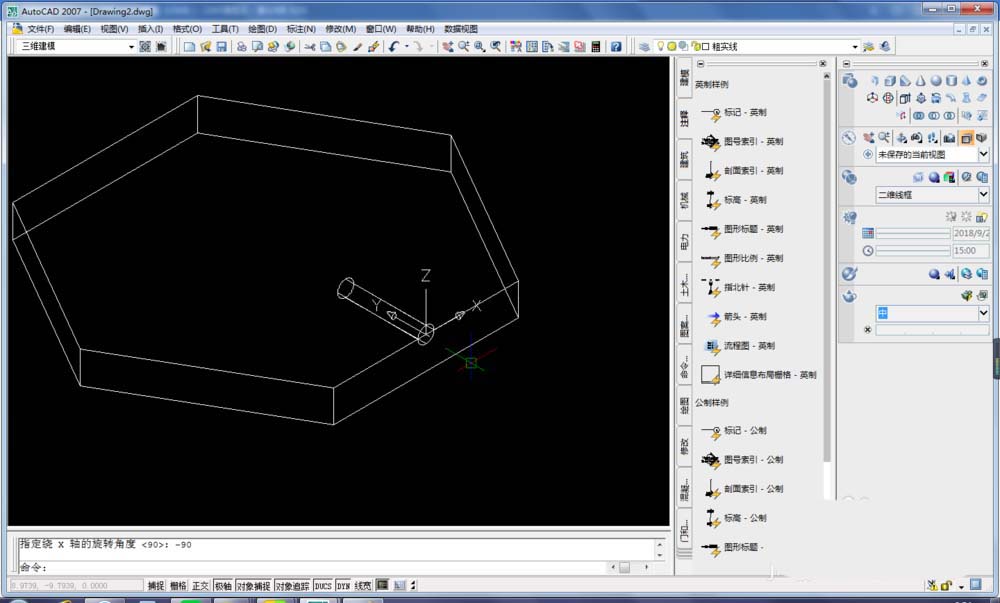

6、先將坐標系繞X軸旋轉-90°,見下面第一幅圖。將圓柱按下圖方式陣列。陣列參數如下:

1)填充角度:360°

2)項目總數:6

3)中心點:X0,Y100

上一頁12 下一頁 閱讀全文
