cad中的圖形想要進行指定旋轉角度進行旋轉,該怎么實現呢?下面我們就來看看詳細的教程。
1、選擇需要旋轉的對象,本例選擇圖中紅色三角形,預期目的是將其以A點為旋轉中心,AB為基準線旋轉至AC方向。
注:建議如果是較零散的數據最好合并成塊進行旋轉,這樣不容易遺漏對象。

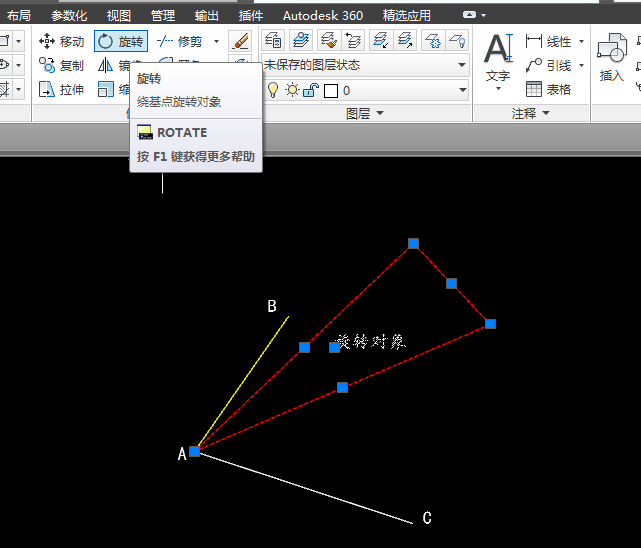

2、選擇工具欄中旋轉命令,或者在命令窗口輸入"rotate"后回車。
3、依據命令提示選擇旋轉基點,即旋轉中心A點(開啟對象捕捉)。

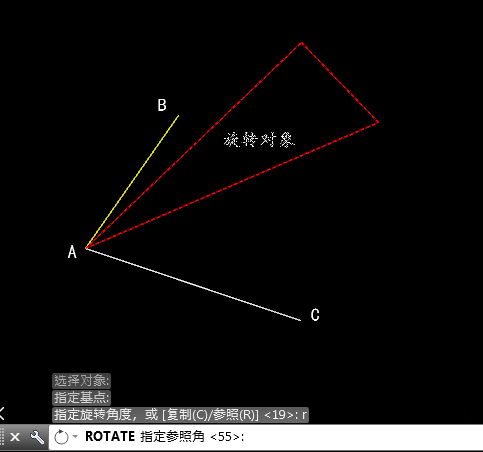

4、根據提示輸入旋轉角度或參考對象旋轉,可以選擇輸入指定旋轉角度或進一步指定參考角度。直接輸入角度簡單,不細說,只要注意正數為逆時針旋轉,度分秒轉化為度的小數位或按照##d##'##"輸入。本例主要介紹指定參考角度,也就是輸入r,回車。

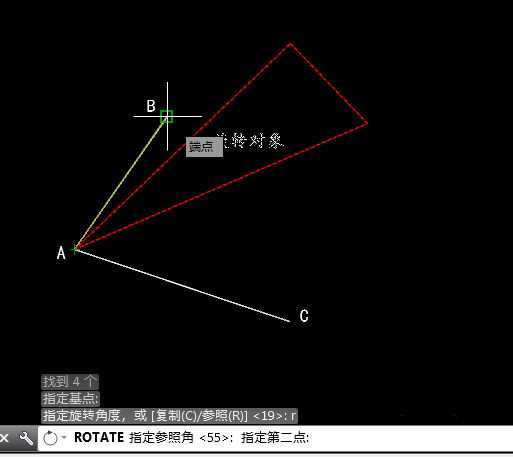

5、之后按提示要求選中A點和B點即為指定原方向

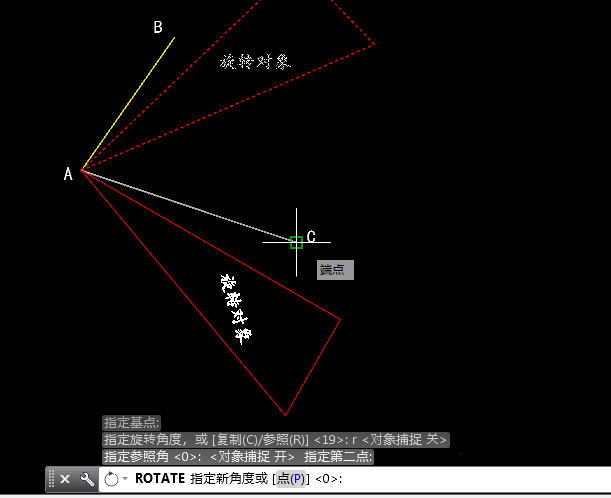

6、選中C點為新方向,完成圖形旋轉。
以上就是cad指定角度旋轉圖形的教程,希望大家喜歡,請繼續關注武林網。
