CAD中想要設計一款酒架，該怎么設計呢？下面我們就來看看詳細的教程。

1、在cad上面，畫一個框（快捷鍵REC），然后在屏幕上隨意點一個點。再點擊鍵盤“D”，填寫尺寸。例如1000*500。如下圖

2、然后從框中間，畫中心線。如下圖。一定是中心線哦！

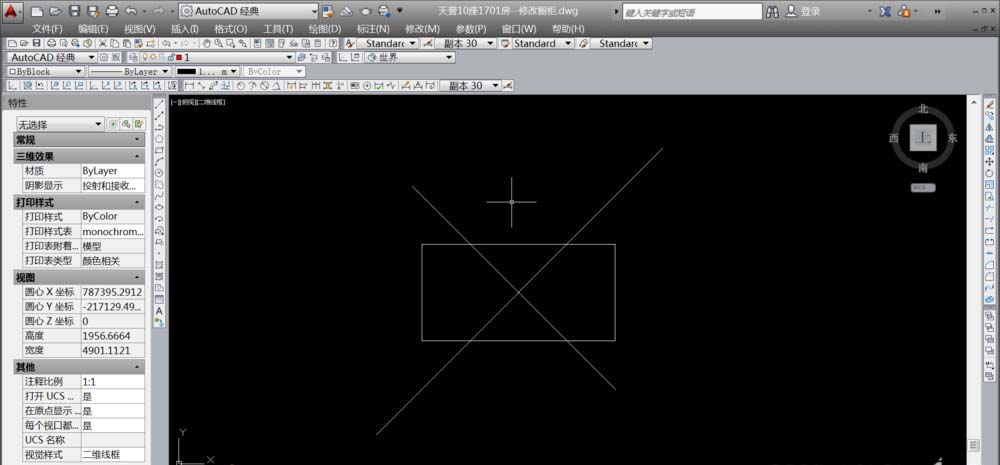

3、然后以將兩條中心線，以交接點，旋轉（快捷鍵RO）45°。如下圖

4、因?yàn)樯婕熬萍馨寮暮穸龋?strong>9mm、12mm、15mm和18mm等等不同厚度。我這里以18mm板材厚度為例。然后修改“管理用戶坐標”，快捷鍵ucs，圖標如下。操作順序如下，不管用快捷鍵也好，還是直接點擊圖標。效果都一樣。點擊圖標后，在模型里面，點解任意一條斜線，點擊兩處不同位置（同一斜線上），再點擊上方任意一個位置。如下圖。這就是確定“管理用戶坐標”完成

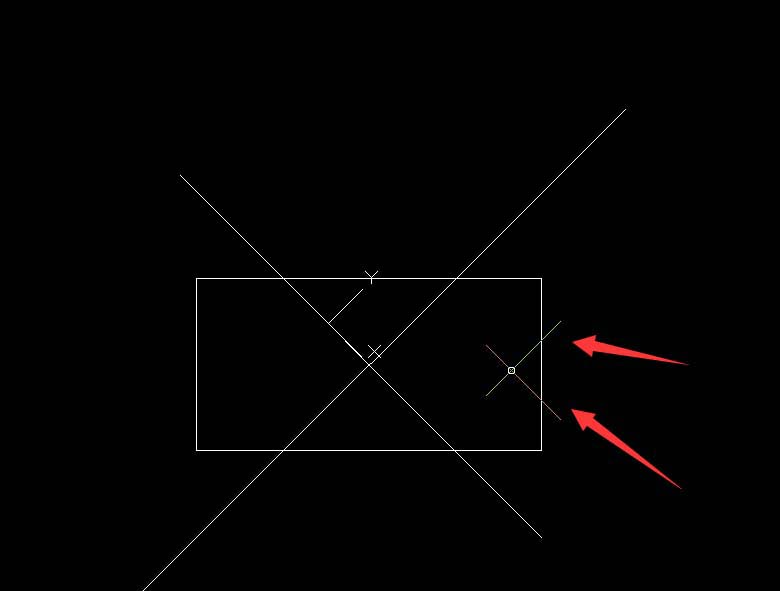

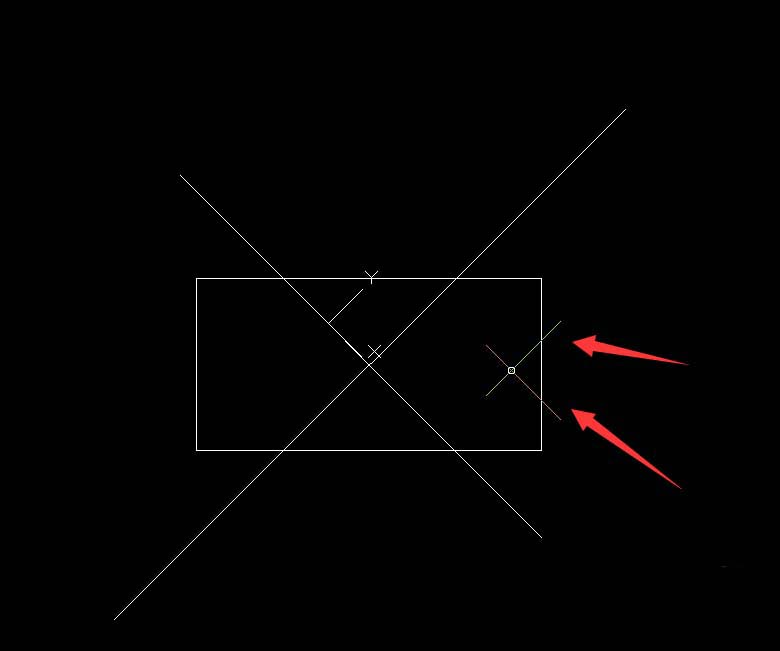

5、當鼠標箭頭變成這樣子的話，就證明你的操作是正確的！

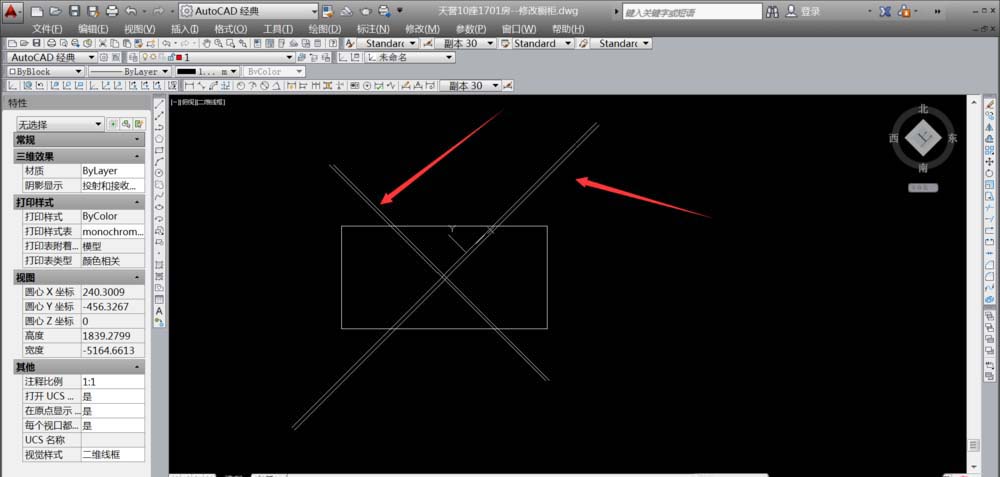

6、然后將其中一條線“移動”（快捷鍵m）9mm，再“復制”（快捷鍵CO）18mm。如下圖

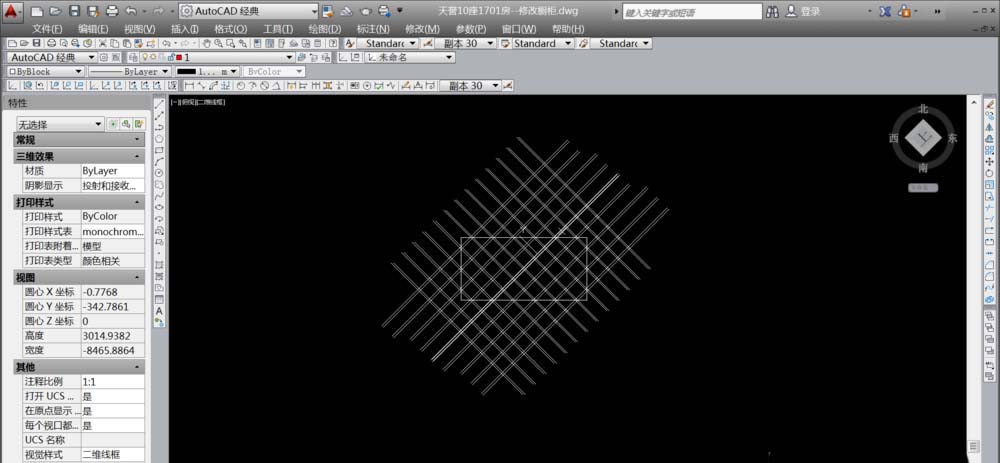

7、然后左邊的斜線也一樣復制，再將所以的線，（以內空為100*100）復制整個框內。如下圖。在復制所的線時，鼠標“管理用戶坐標”依舊要保持45°角。復制數據填寫118。

8、接下來，就是將四周多余的線，剪切(快捷鍵為T(mén)R)掉。

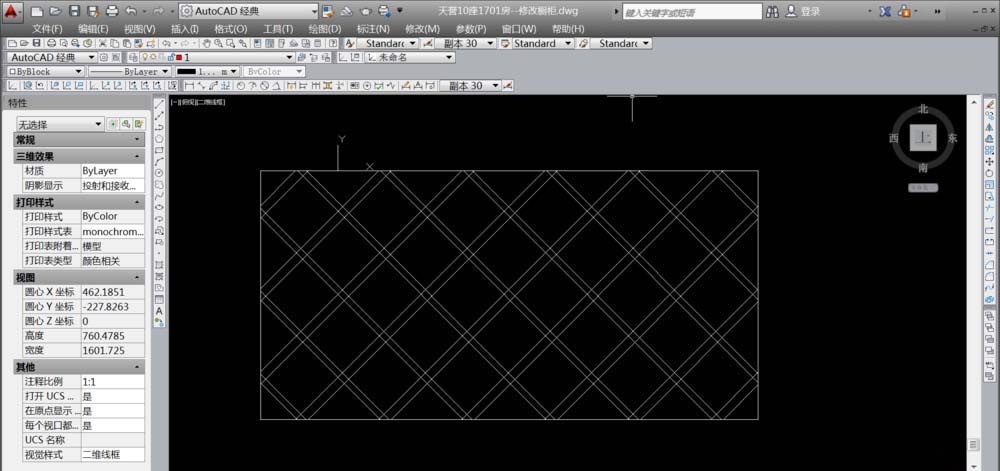

9、大功告成，標注的時候，可以選用del快捷鍵標注。剩下就是標注了。

10、如何調整酒架到另一個框內，并且非常整體呢？其實也非常簡單首先，確定需要放置的那個框的中心點，和上面一樣！然后，也確定早準備的紅酒架的中心點最后復制過去就可以了。絕對非常標準。

以上就是cad繪制酒架的教程，希望大家喜歡，請繼續關注武林網。
