CAD怎么標注正負公差? cad標注正負公差的教程

2020-07-20 13:00:06
字體:
來源:轉載
供稿:網友

cad中想要標注公差,該怎么標注正負不同數的公差呢?下面我們就來看看詳細的教程。

1、打開一個CAD文檔,現在我要將尺寸66.72標注成+0.10,-0.20的公差來。

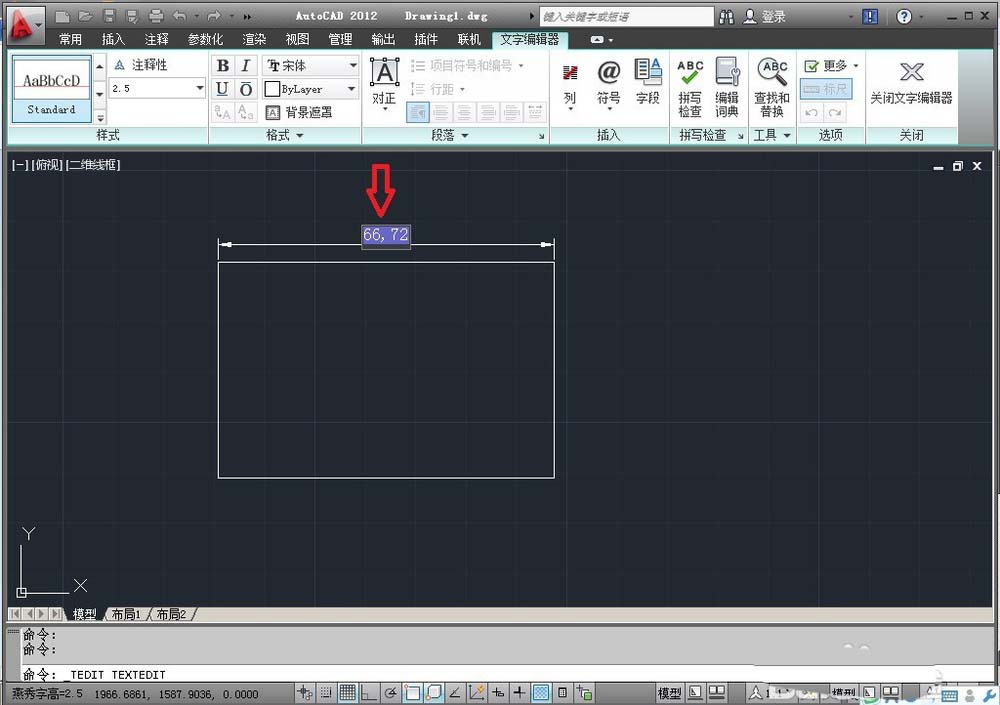

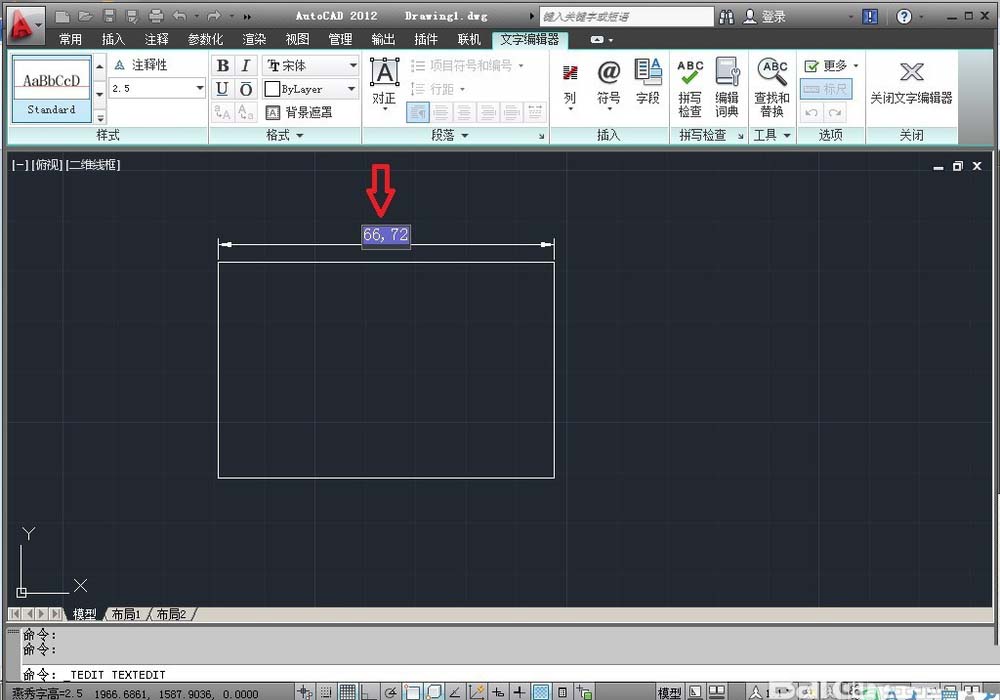

2、雙擊選中標數66.72.

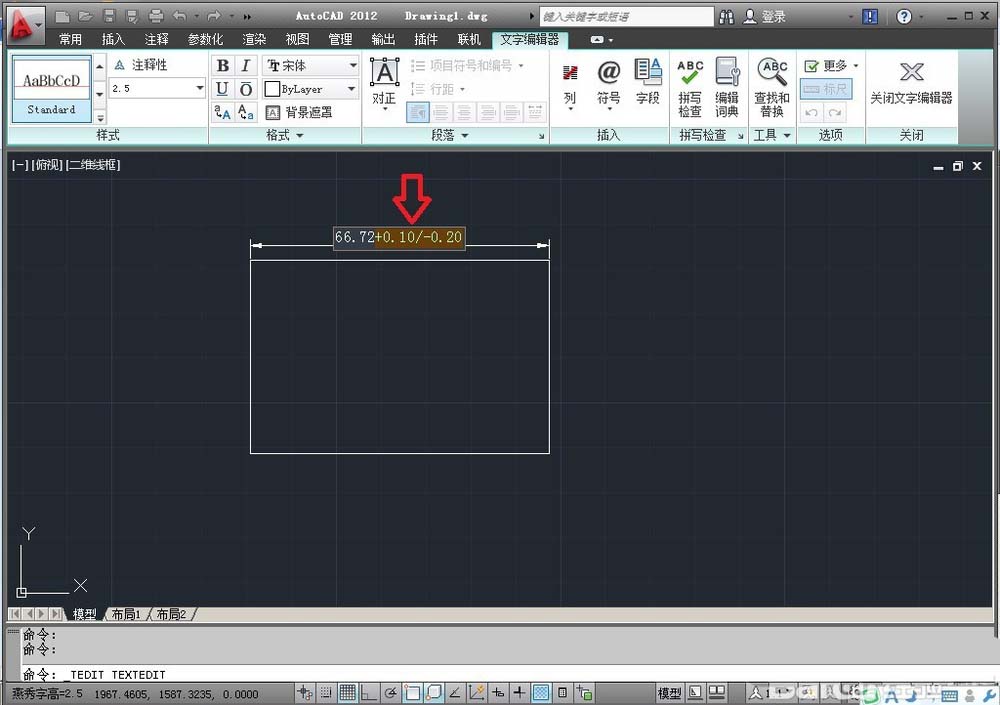

3、輸入66.72+0.10/-0.20,確認。

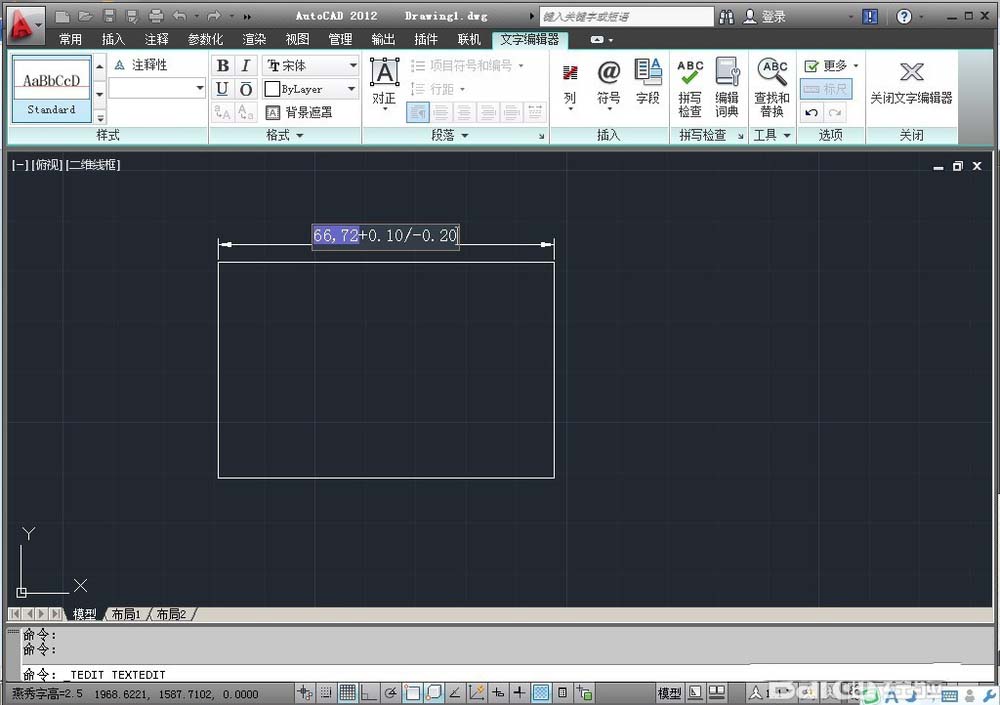

4、用鼠標選中輸入的+0.10/-0.20。

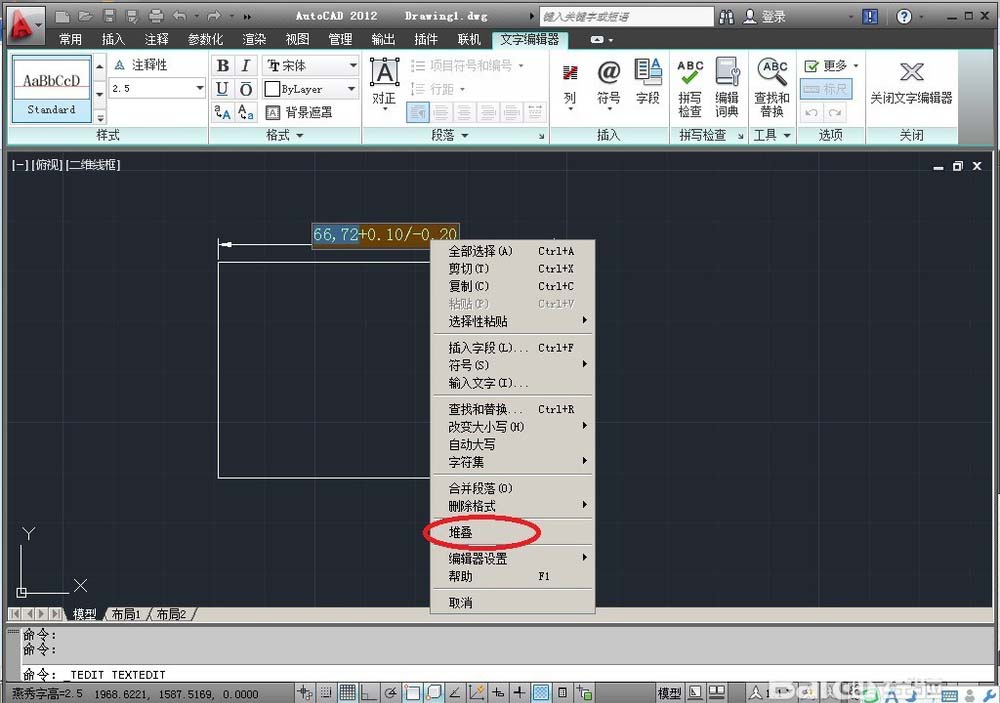

5、點右鍵,在下拉框里,選中“堆疊“,確認。

6、出現下圖情況。

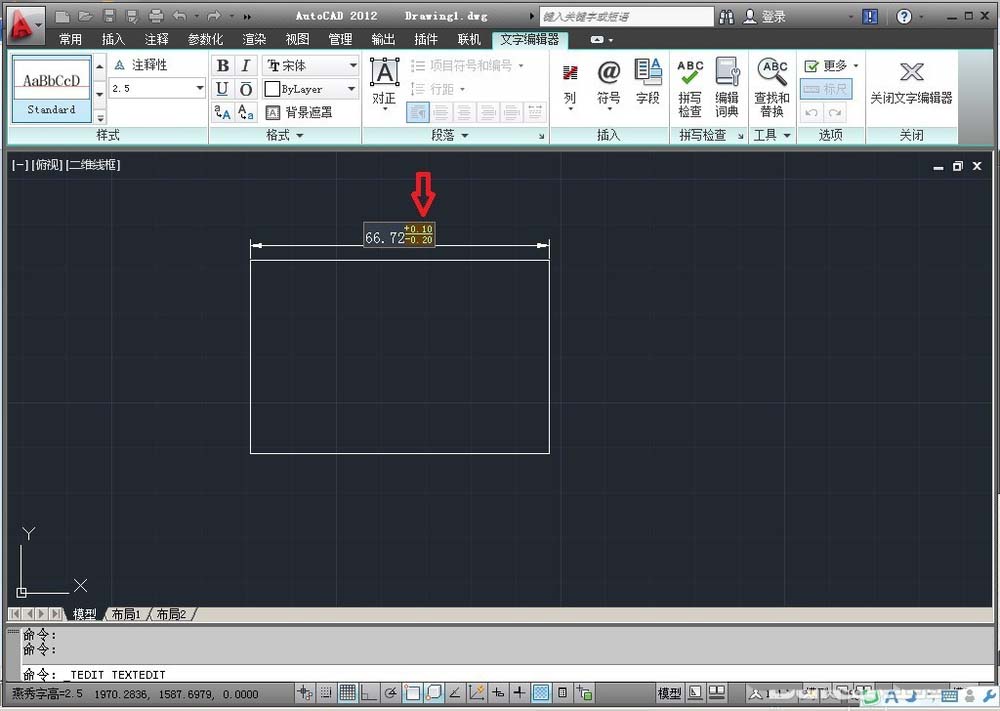

7、再選中66.72后面的公差

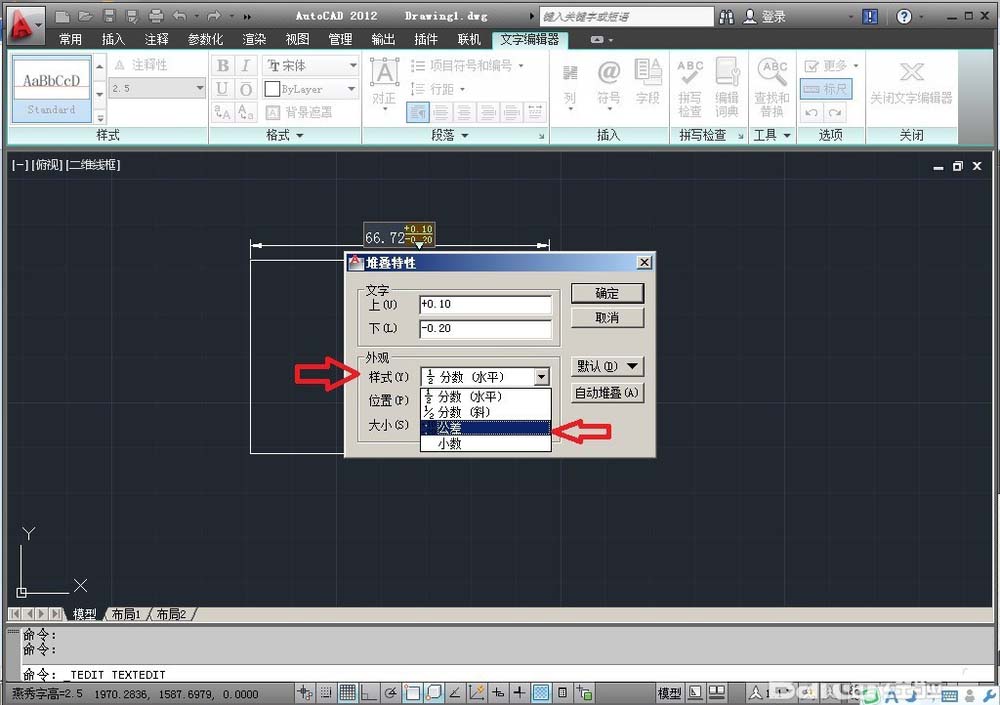

8、雙擊,出現”堆疊特性“,在”樣式“下拉框里選中”公差,點確認即可。(這里也可以根據需要修改公差尺寸)

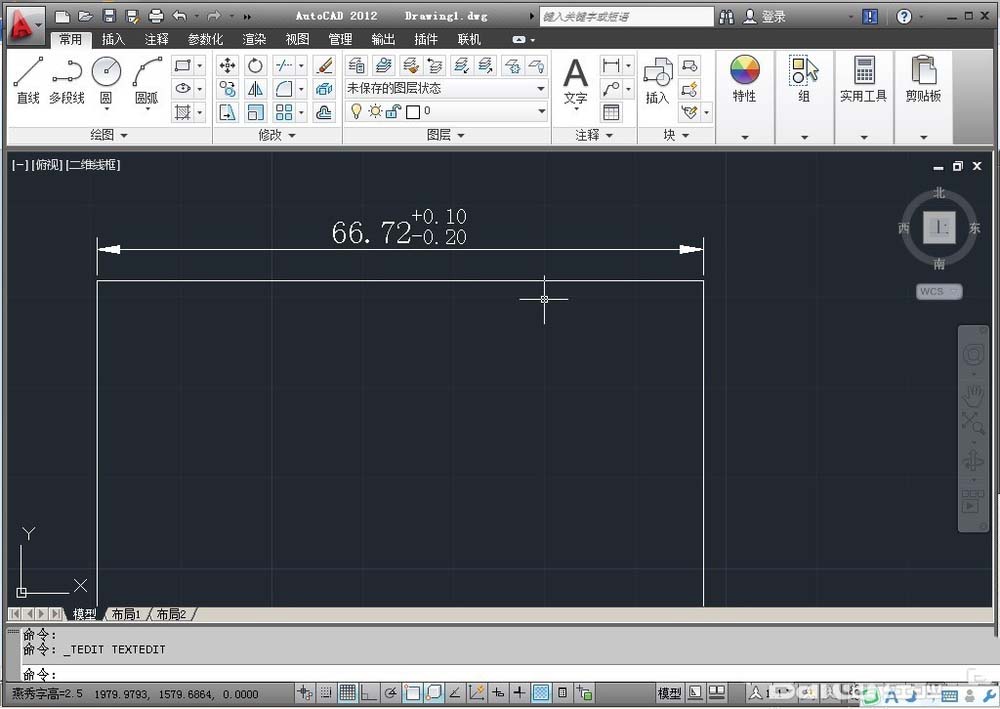

9、修改后的公差,如下圖示。

以上就是cad標注正負公差的教程,希望大家喜歡,請繼續關注武林網。
