cad中想要標注角度，想要準確測量出兩條線段之間的夾角并標注，該怎么實現呢？下面我們就來看看詳細的教程。

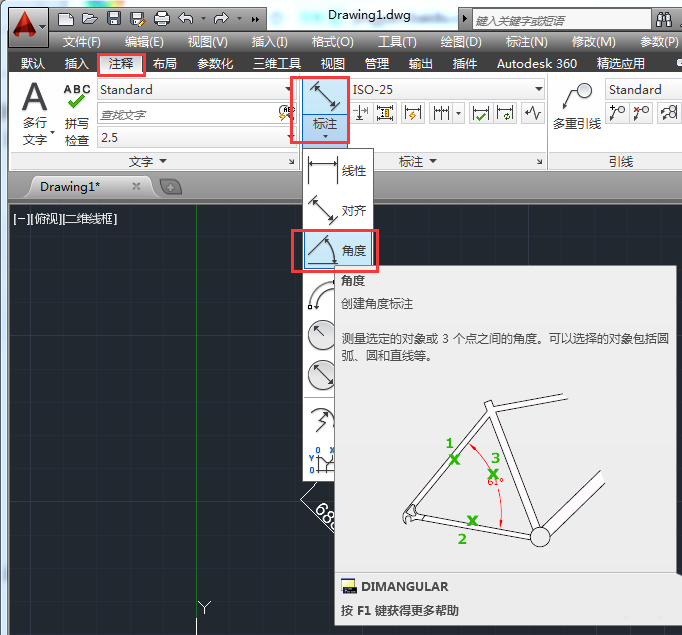

1、在菜單欄依次選擇【注釋】》【標注】》【角度】選項。

2、首先在被標注對象上選擇圓弧、圓、直線或<指定頂點>。

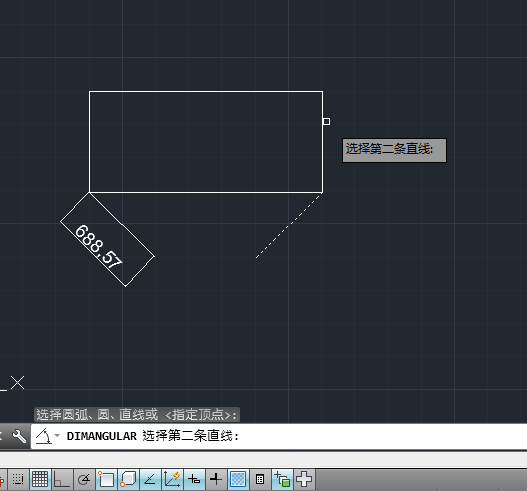

3、接著選擇第二條直線。

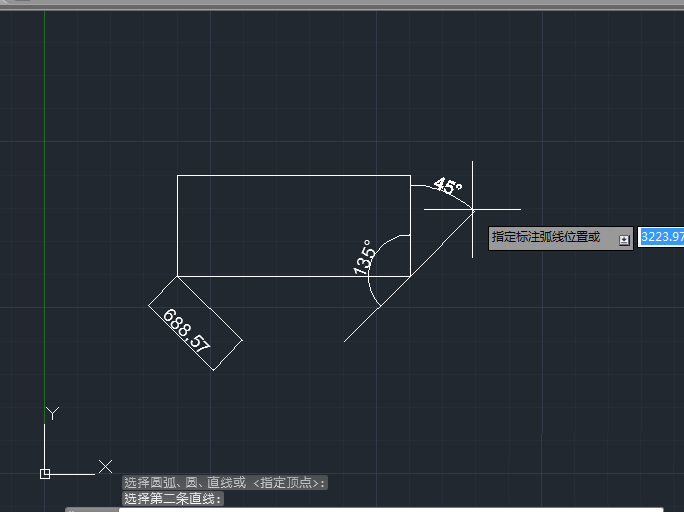

4、指定標注弧線的位置。

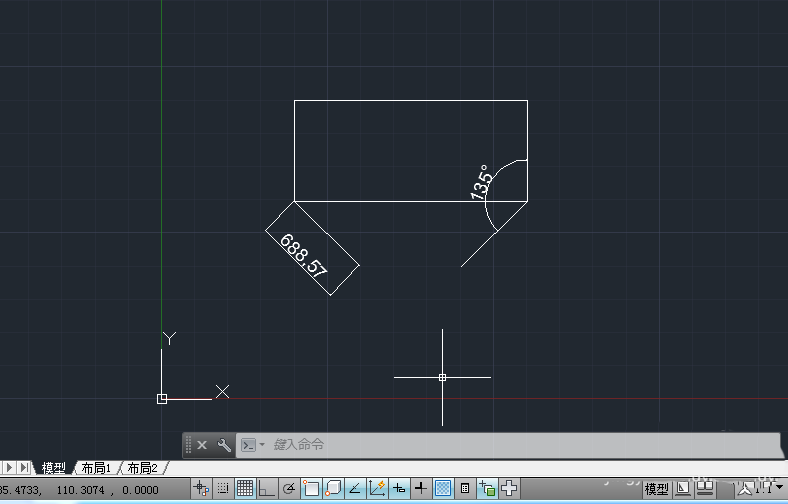

5、最后點擊鼠標左鍵，完成角度標注。最終效果如圖所示：

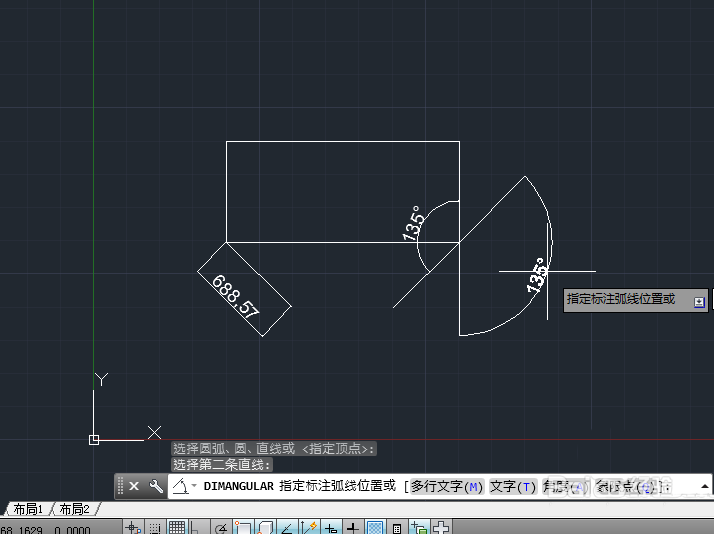

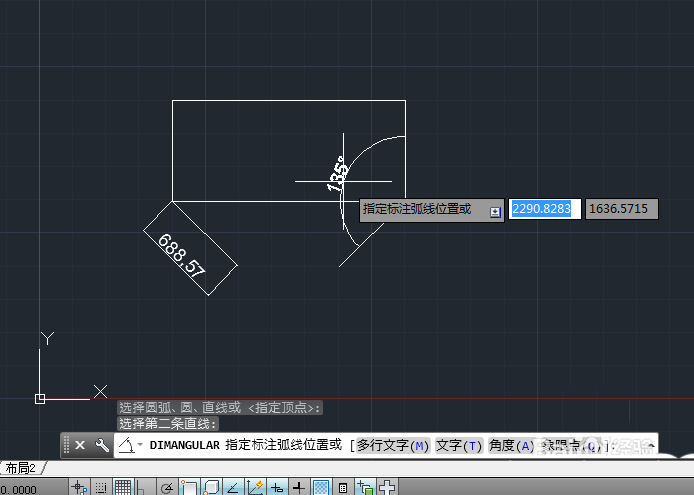

6、角度標注時，選擇尺寸標注的位置是關鍵，當尺寸標注放置在當前測量角度之外時所測量的角度則是當前角度的補交，如圖所示。

以上就是cad角度標志的教程，希望大家喜歡，請繼續關注武林網。
