cad中想要設置多個布局界面打印方便打印多張圖紙，該怎么打印圖集呢？下面我們就來看看詳細的教程。

1、現在CAD模型的界面把圖畫好

2、插入圖框：切換到布局界面，右鍵--插入圖框---插入你需要打印的圖框大小。

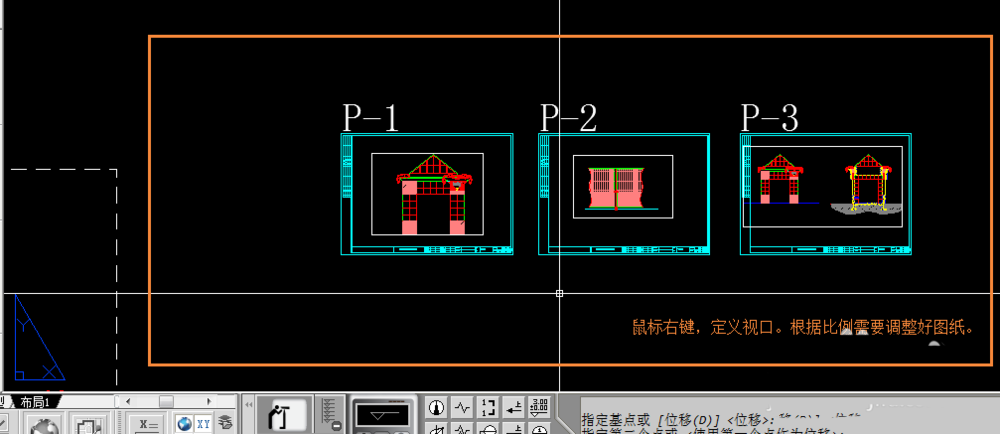

3、排圖：鼠標右鍵---定義視口----框好你需要打印的圖---輸入比例。ps：排好的圖可以加個序號加以分類

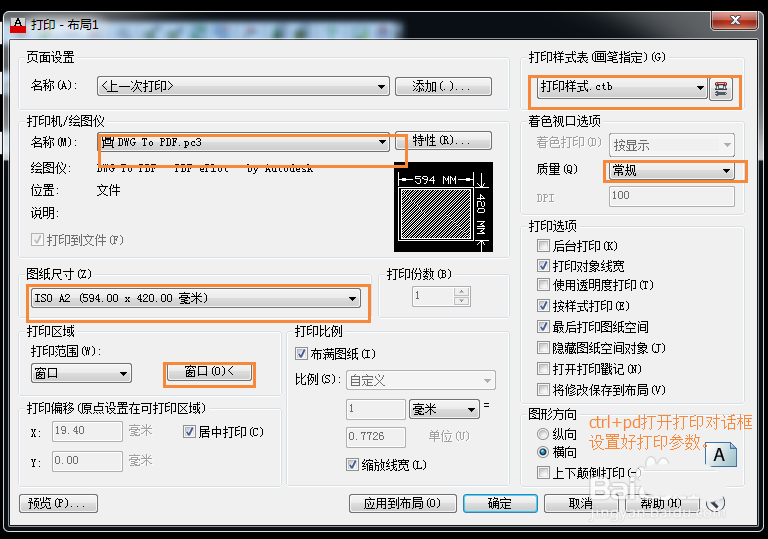

4、快捷鍵“ctrl+p”打開打印對話框，設置好打印參數，單擊對話框中“窗口”按鈕，框選你要打印的圖紙。

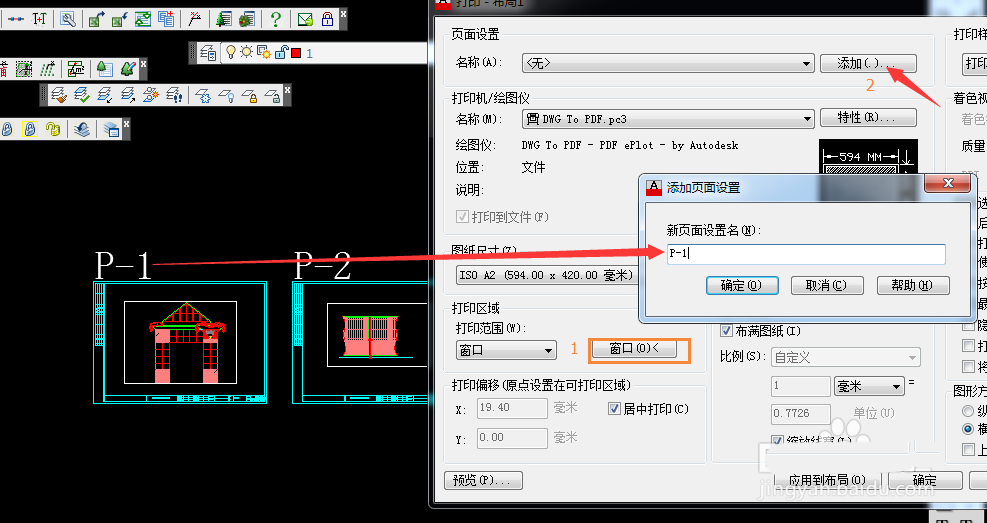

5、單擊對話框中頁面設置的“添加按鈕”，調出添加頁面設置窗口，在名稱里輸入對應序號。

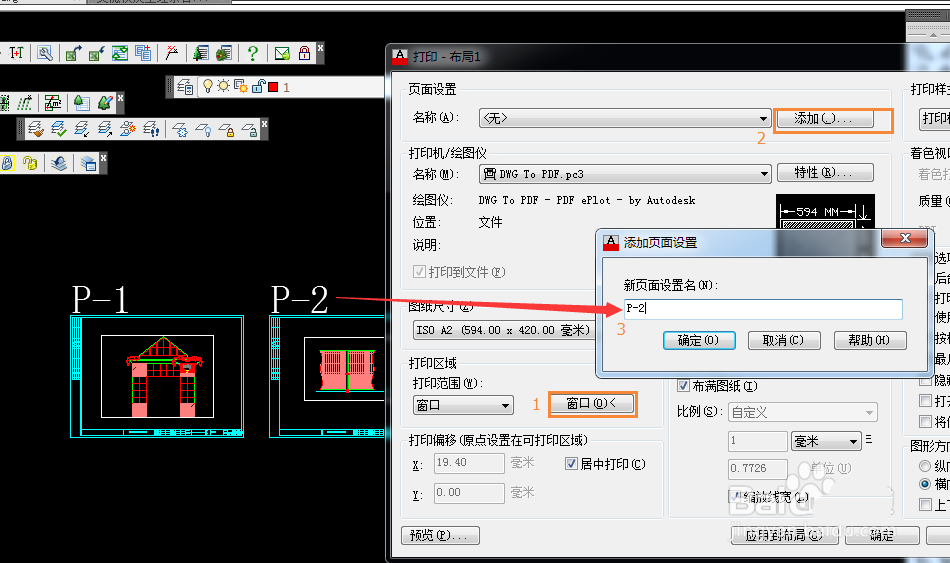

6、再點名稱——第1頁——窗口——選回布局中框選  第2頁，再點擊——添加——調出添加頁面設置窗口，在名稱里輸入

這樣需要打哪頁，就到名稱里點擊哪頁，希望大家喜歡，請繼續關注武林網。
