建筑物上部結構采用框架結構或單層排架結構承重時，基礎常采用圓柱形和多邊形等形式的獨立式基礎，這類基礎稱為獨立式基礎，也稱單獨基礎。獨立基礎分三種：階形基礎、坡形基礎、杯形基礎。下面來看怎么在cad中繪制獨立基礎平面圖。

cad中繪制獨立基礎平面圖教程

1、首先打開一個繪制好軸網的圖紙，然后點左側工具欄中的基礎樓梯，讓農戶點擊布置基礎。

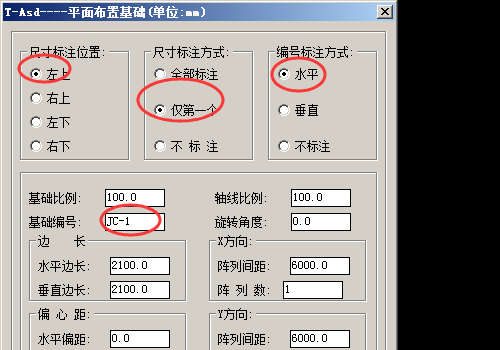

2、在彈出的窗口中首先設置基礎的標注位置，標注方式和編號的標注方式以及基礎的編號。

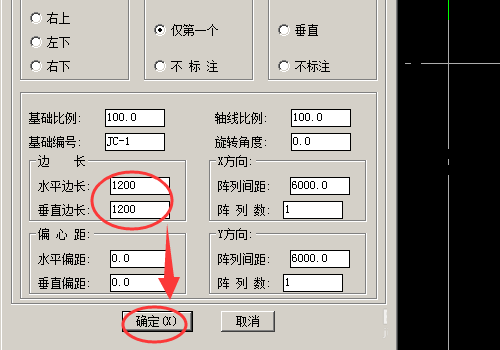

3、然后我們設置基礎的邊長，如果需要還需要設置偏心距等，完成后點擊確定完成設置，進入繪制。

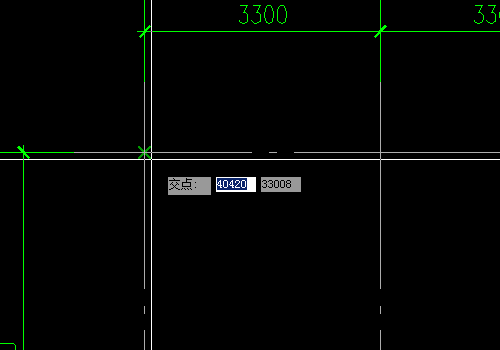

4、在繪圖空間中點擊軸網需要繪制基礎的部位點擊左鍵繪制基礎。

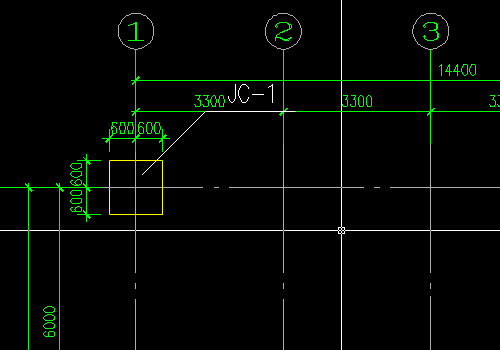

5、點擊后繪制完成，如果是相同的基礎油多個，我們可以繼續點擊來繪制；如果不同我們重復第二步，設置后繼續繪制。

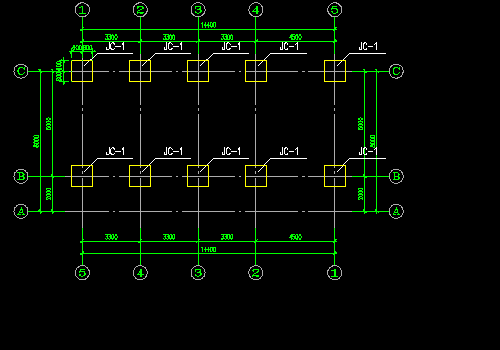

6、這是繪制好的獨立基礎平面圖。
