cad繪制預制空心板施工圖過程中我們需要把預制板的排列方式以及所用預制板的規格和型號表示清楚，該怎么操作呢？下面我們就來看看詳細的教程。

1、首先我們打開一個繪制好的建筑平面圖。

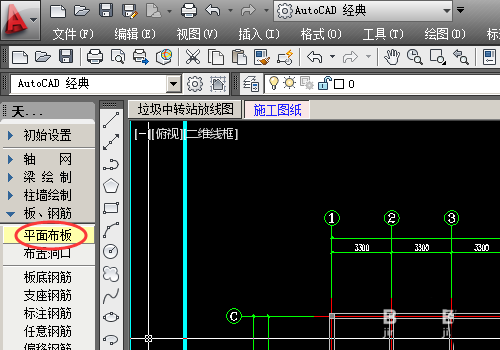

2、然后我們點擊工具欄中的板、鋼筋選擇其中的平面布板。

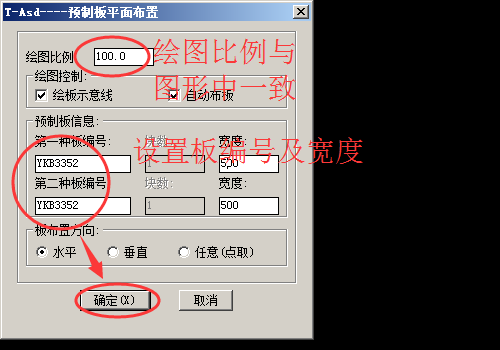

3、在彈出的窗口中我們我們設置板的編號及寬度然后設置排列方式，設置完成后點擊確定。

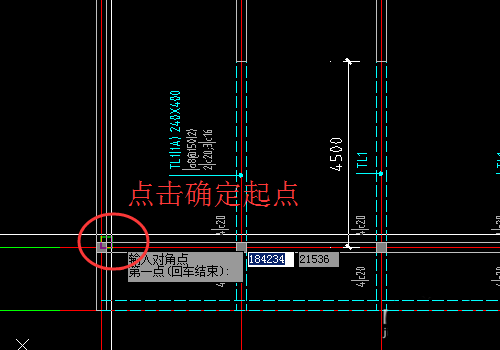

4、然后我們點擊確定要繪制預制空心板的起點，點擊左鍵確定。

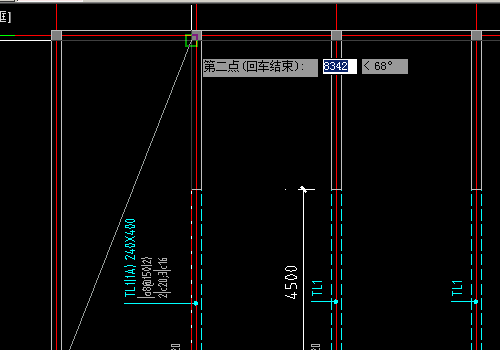

5、然后設置板的對角點擊，點擊左鍵確定。

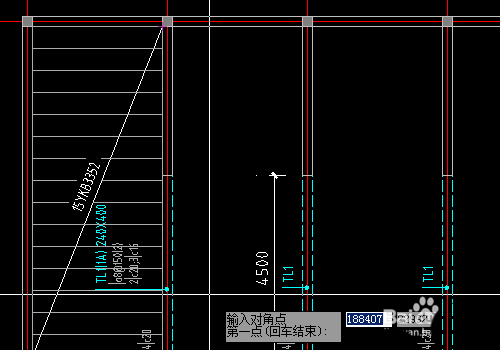

6、這是繪制好的預制板，如果需要繼續繪制再次確定第一點然后確定第二點即可；如果完成了繪制點擊鼠標右鍵退出繪制。

以上就是cad繪制預制空心板平面圖的教程，希望大家喜歡，請繼續關注武林網。
