cad只不過想要繪制散水，該怎么給施工圖中繪制散水呢？下面我們就來看看詳細的教程。

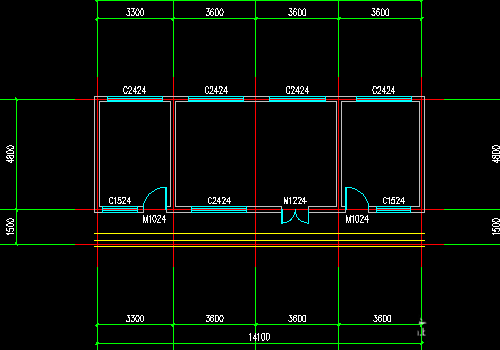

1、散水的繪制需要先有墻體，首先我們打開我們要繪制散水的圖紙。

2、然后再左側工具欄中點擊樓梯其他--散水。

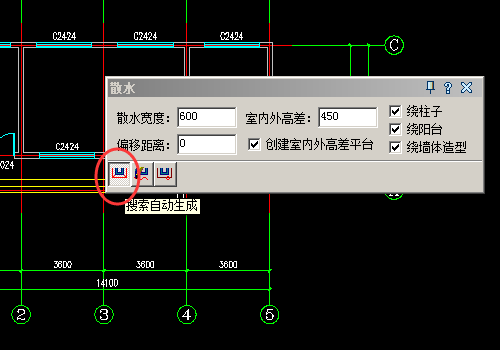

3、在彈出的散水窗口中我們選擇下方的自動生成。如果沒有墻體可以選擇后兩個來繪制。

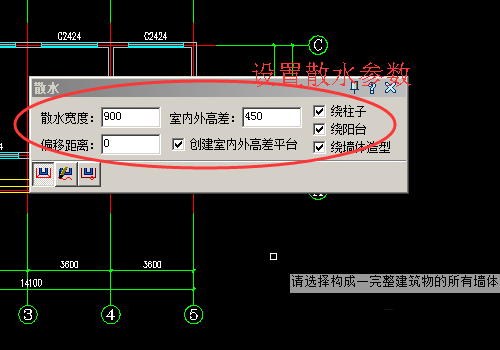

4、選擇好以后我們設置散水的各項參數，首先設置散水的寬度900，室外高差設置為450。其他按照默認即可。

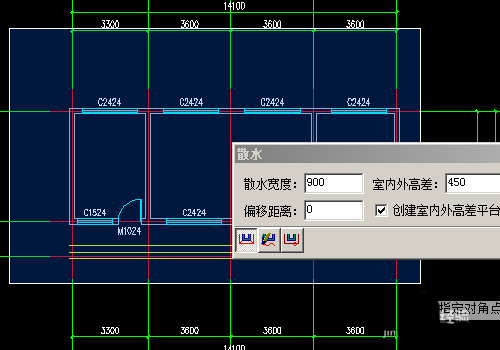

5、設置好以后我們就可以繪制散水了，由于我們是使用的自動生成散水，我們可在動態輸入中看到，請選擇構成一建筑物的所有墻體。我們框選全部的墻體。

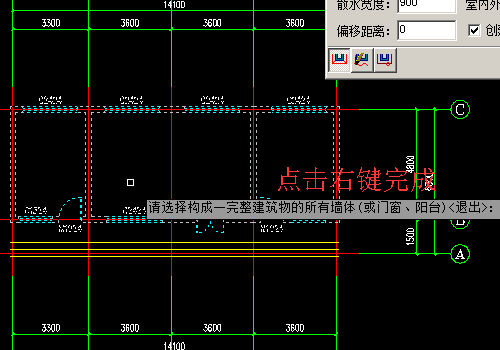

6、選擇完成后我們點擊右鍵即可自動生成散水。

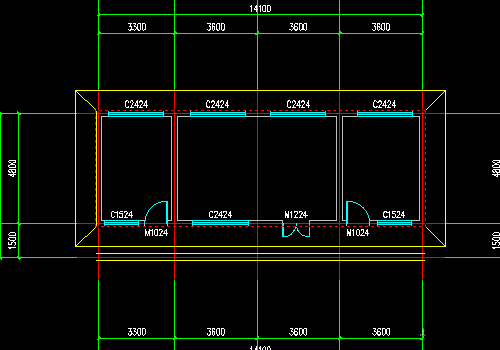

7、這是我們繪制好的散水。

以上就是CAD繪制散水的教程，希望大家喜歡，請繼續關注武林網。
