CAD中想要顯示柵格，該怎么顯示呢？下面我們就來看看詳細的教程。

1、我們先打開CAD一起來認識一下柵格，我們看下圖可以看到柵格是由很多個小方格組成的

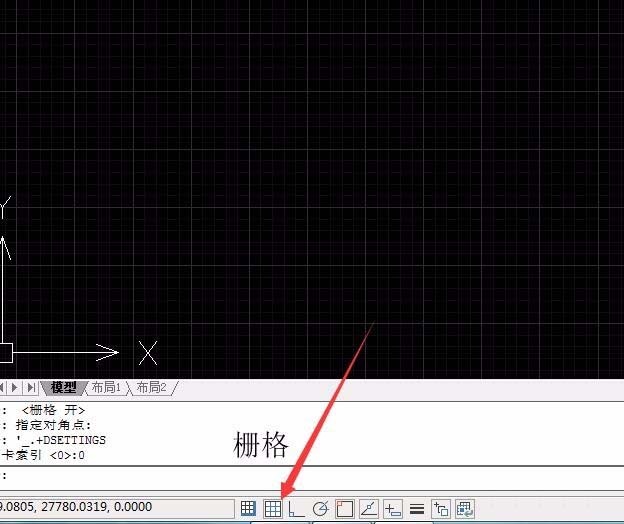

2、這些小方塊，當我們滾動鼠標時就會發現它會隨著畫布的滾動，放大或縮小，在這里我們可以看一下下面有個方格狀的按鈕就是柵格按鈕

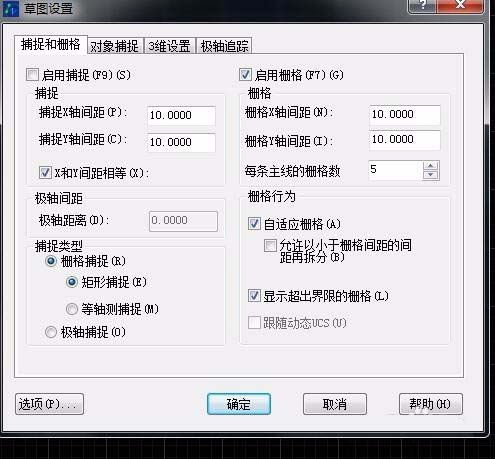

3、右擊這個按鈕可以看到提示說打開或關閉，還有一個就是設置，我們點擊設置，就會彈出柵格對話框

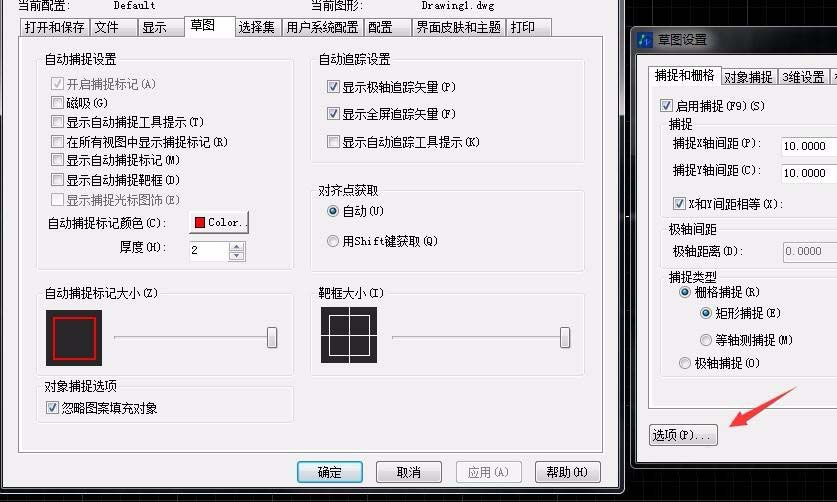

4、我們一起來認識一下這個柵格，在這個對話框里，我們可以對它進行一些設置，開啟柵格，還有X軸和Y軸的間距，點擊下面的選項可以對一會要進行的捕捉的光標進行設置

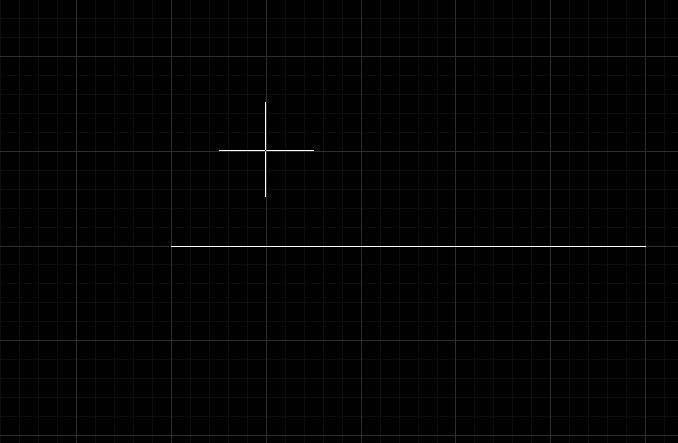

5、當然使用的話我們要選擇下面的捕捉，開啟柵格捕捉矩形捕捉可以看到當我們在畫布上畫直線時鼠標接近柵格的交點時就會自動進行捕捉

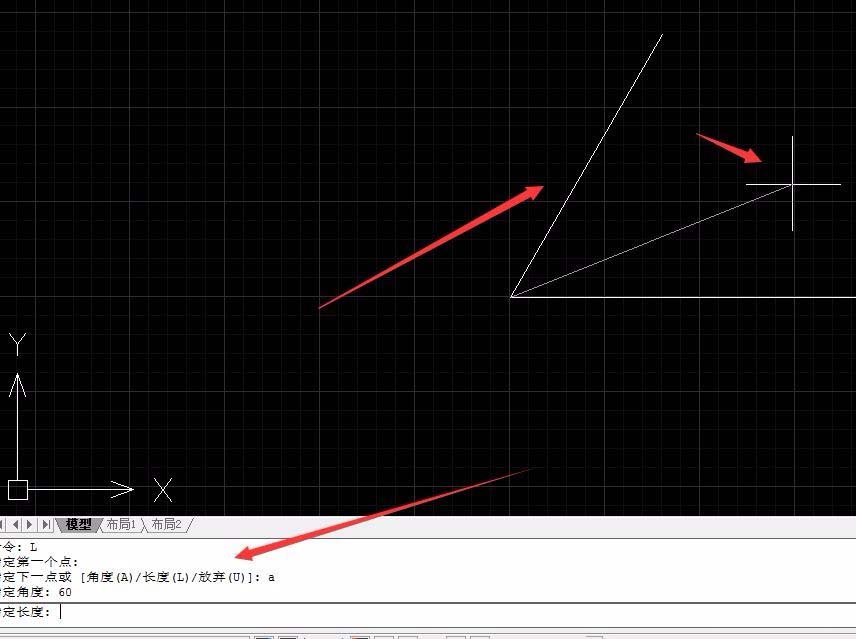

6、這里面換有個極軸捕捉，我們看一下，當我們點擊極軸之后我們再去畫布畫線時，輸入角度之后，不管你鼠標在哪線始終在你輸入的角度那里

以上就是CAD使用柵格的教程，希望大家喜歡，請繼續關注武林網。
