cad中想要繪制一個圖形，該怎么使用cad多線段命令繪制圖形呢？下面我們就來看看詳細的教程。

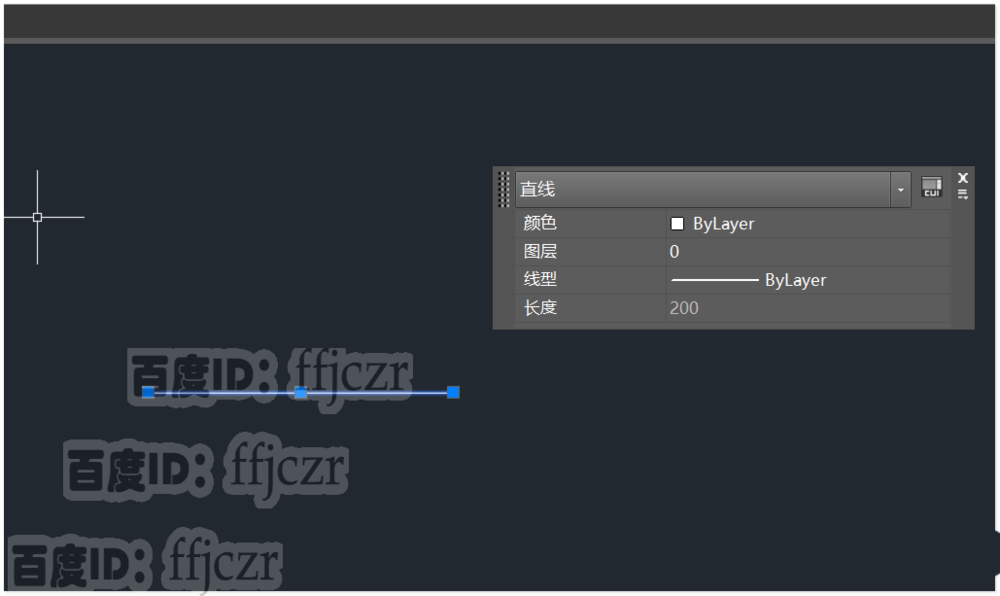

1、首先在工作區內繪出一條長200的直線，直線的快捷鍵“L”。

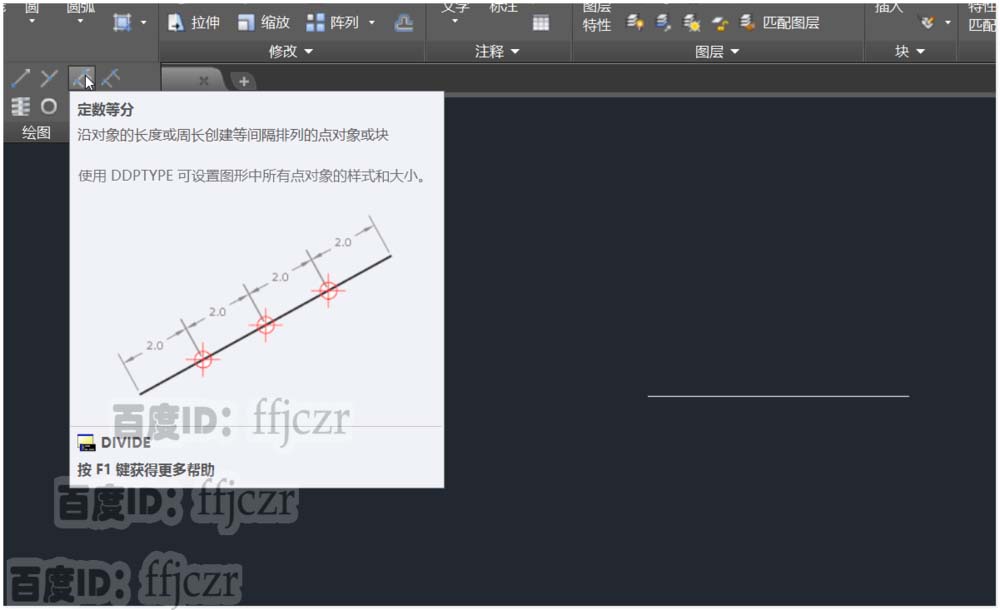

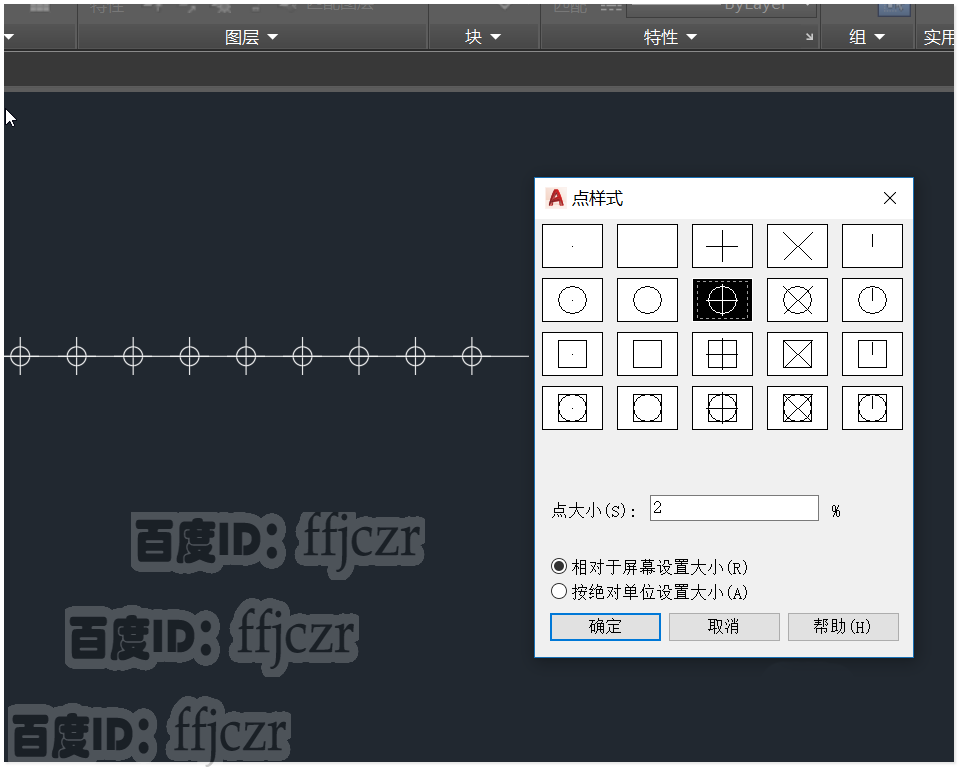

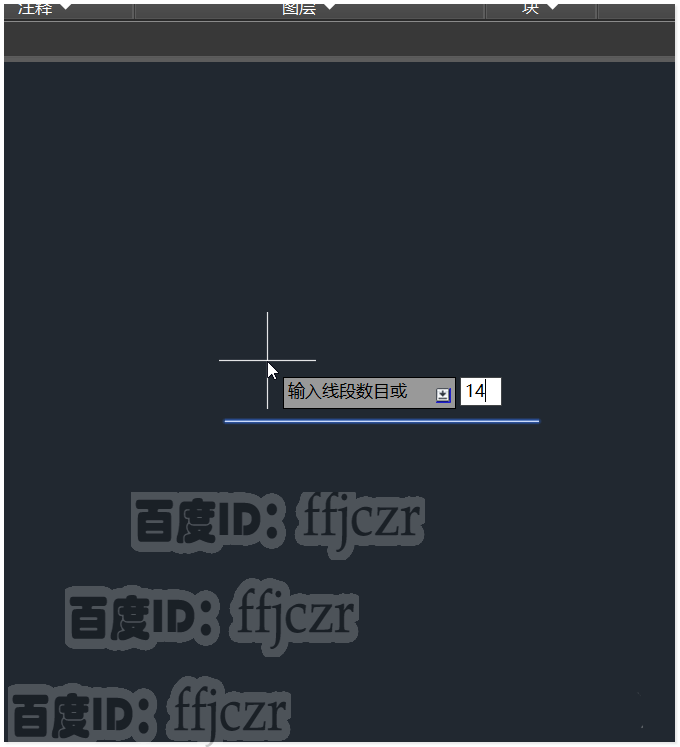

2、給直線進行定數等分，數量為14；完成后可能看不到所等分的點，可以在實用工具欄中選用點樣式，修改默認的為帶十字圓圈的樣式。這樣就可以清楚的看到等分出來的點了。

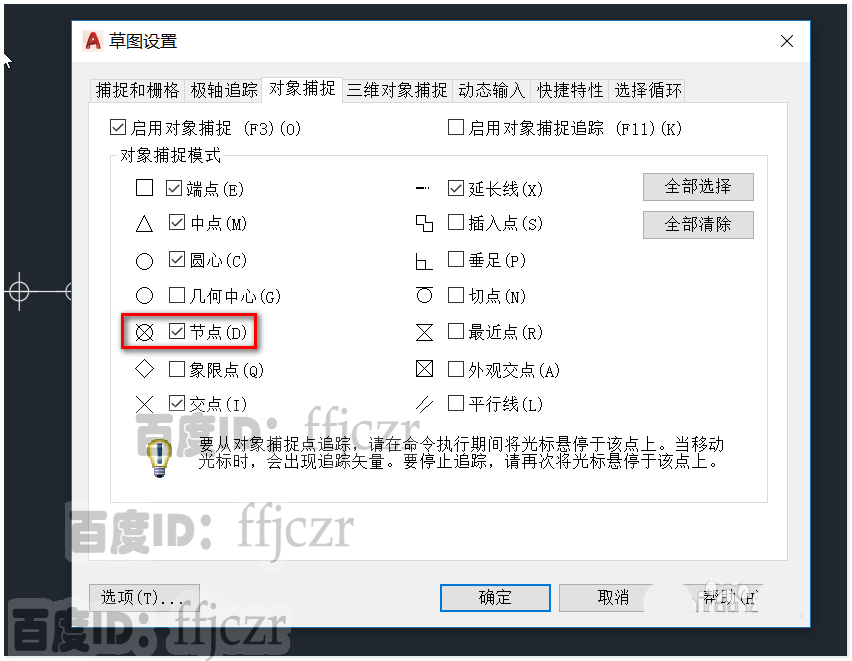

3、為了下一步的點捕捉，要開啟自動捕捉命令，同時激活捕捉節點的選項。

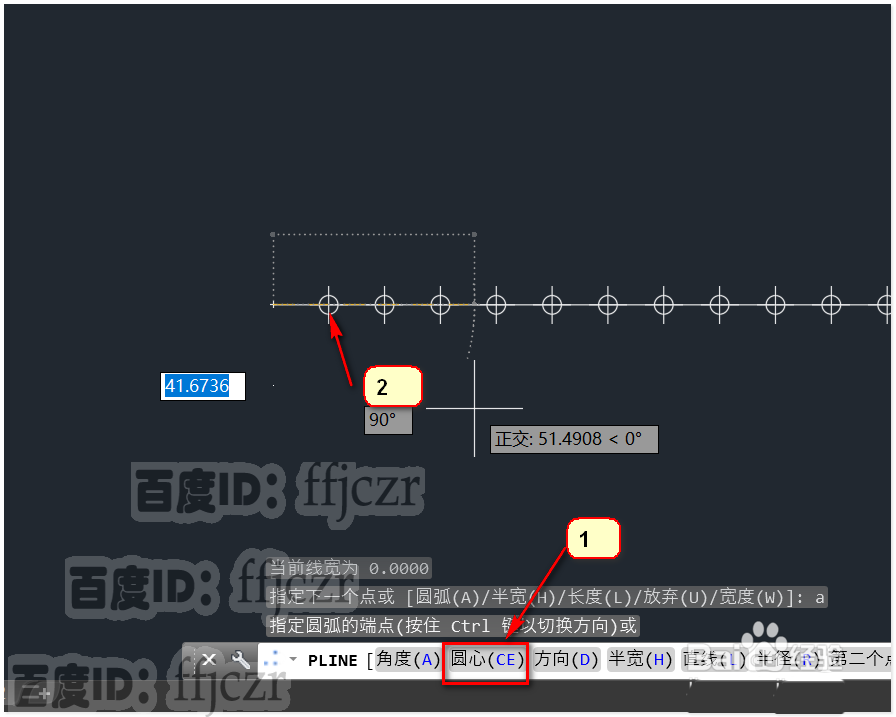

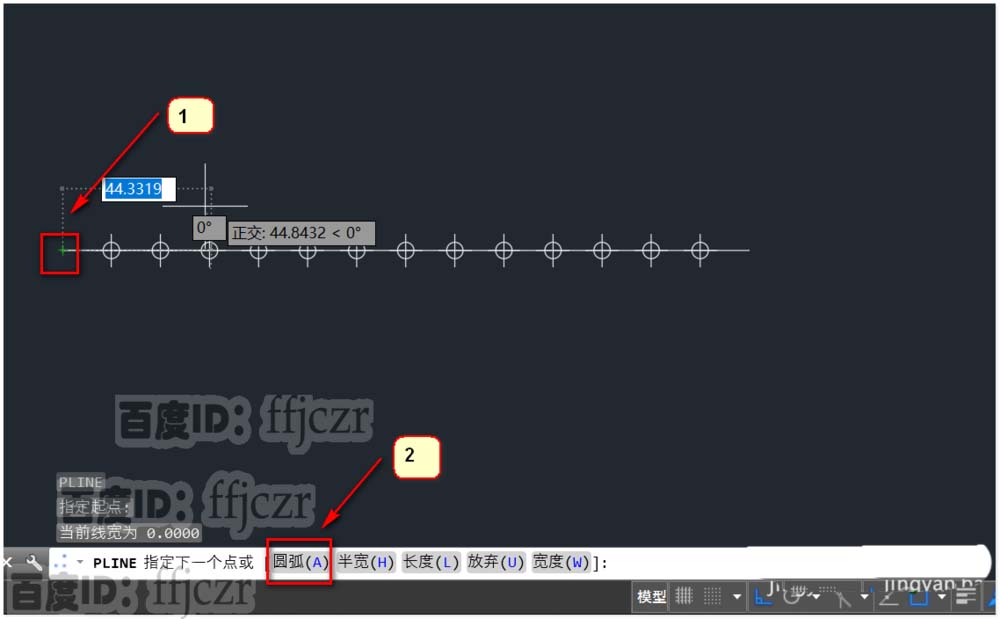

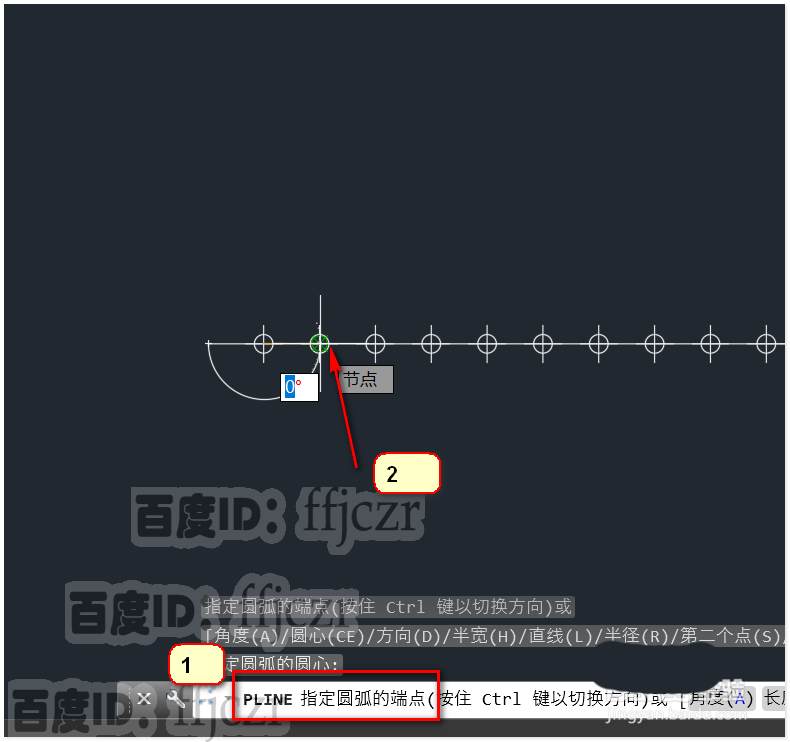

4、選擇多段線命令（或鍵入PL），選取直線左邊的第一個端點作為多段線的起始點；輸入A更改多段線的樣式為圓弧，輸入CE選擇第二個節點為圓弧的圓心，第三個節點為圓弧的終點。得到第一段圓弧。

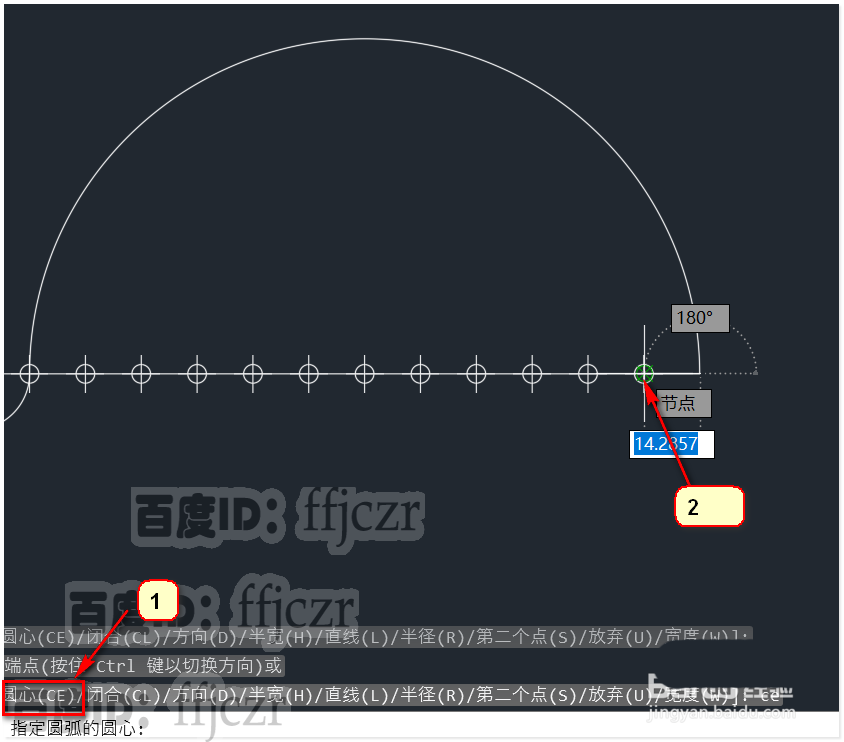

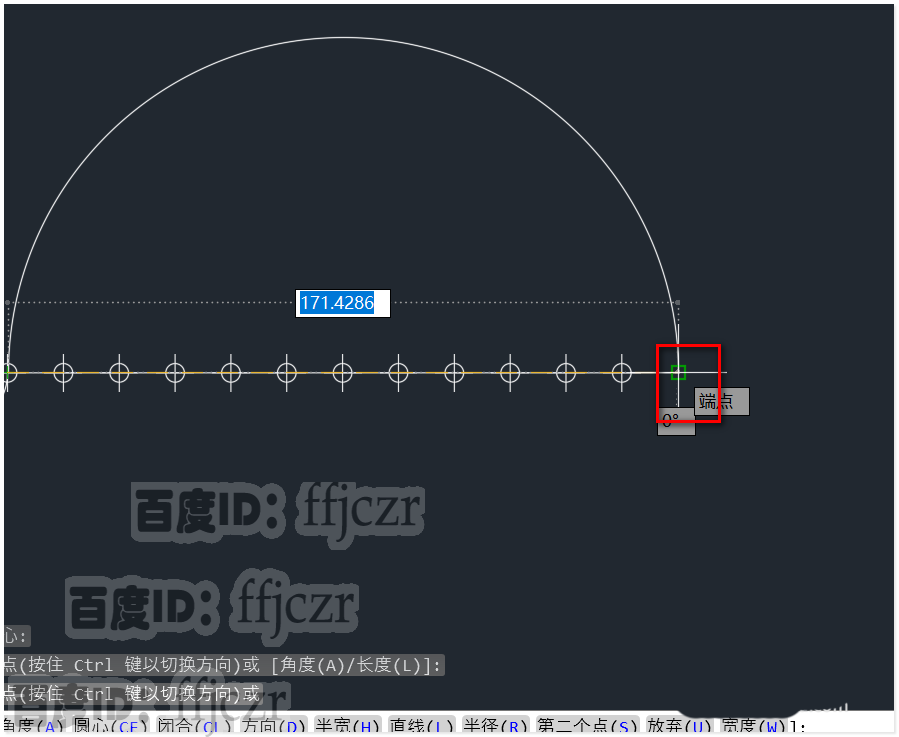

5、保持多段線激活的狀態，在完成第一個圓弧的時侯直接選中直線的最右邊端點，作為第二個圓弧的終點。

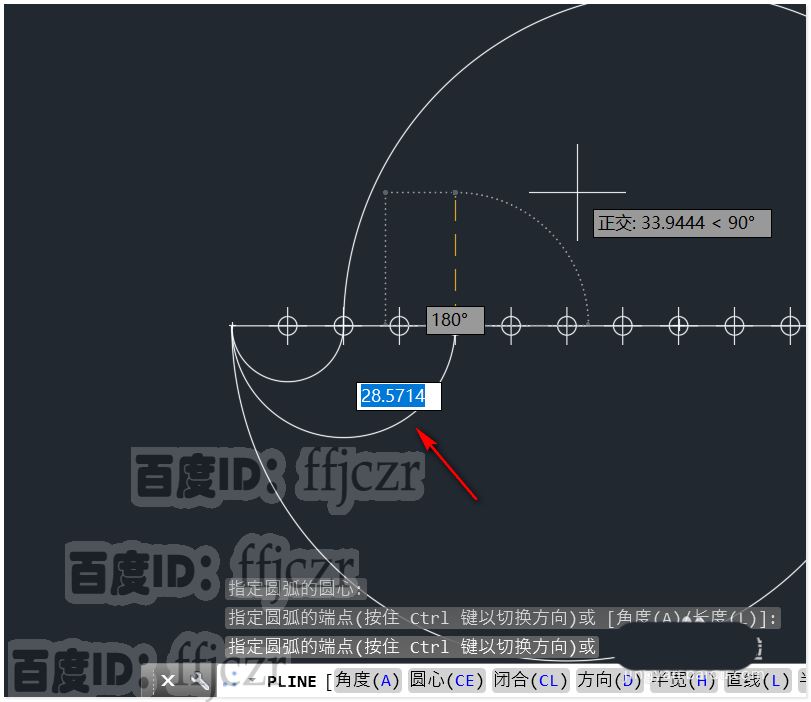

6、用創建第一個圓弧的方法，在右邊創建第一個圓弧。接著選中左邊第一個端點完成右邊第二個圓弧。

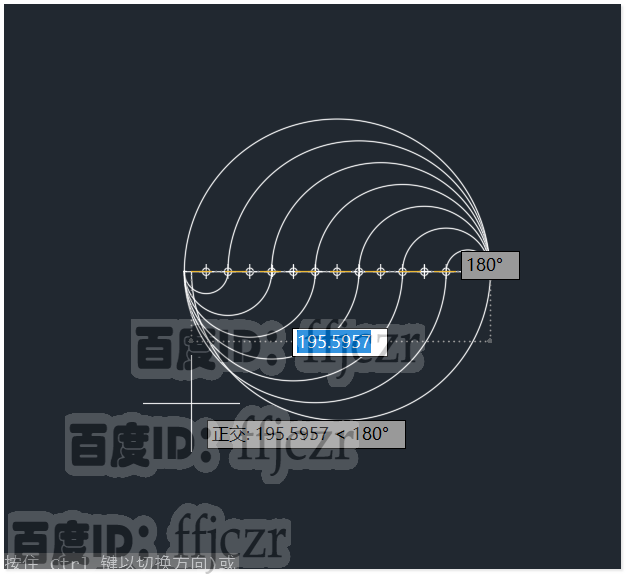

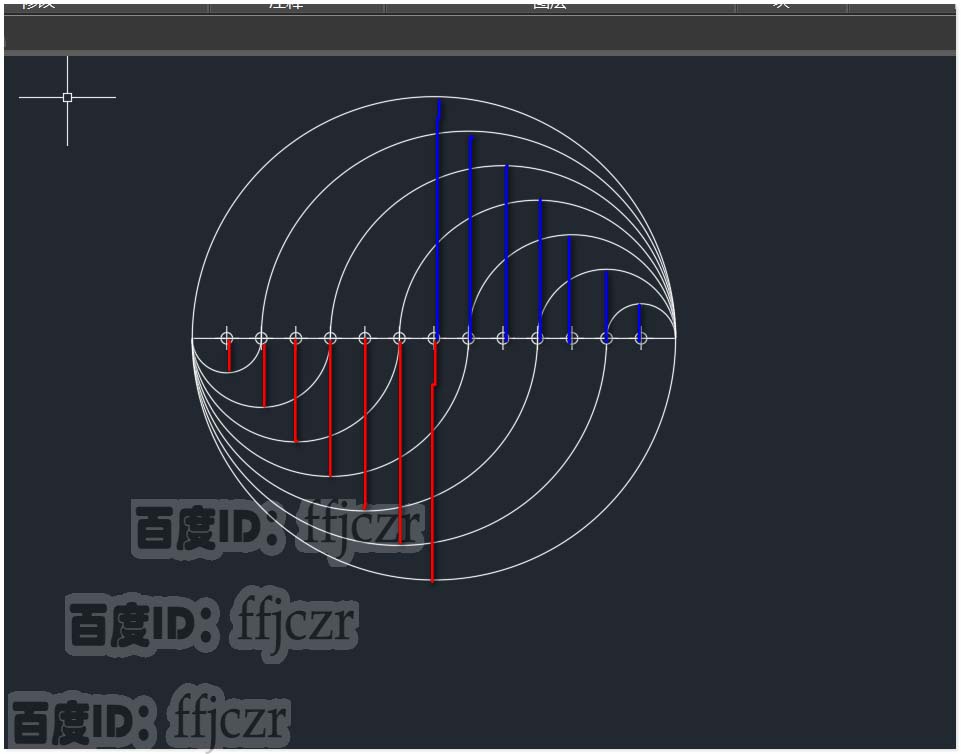

7、因為，其它的圓弧創建方法和上面的相同，就不一一細說了。所不同的是選擇圓心和終點。可以參考下圖所給的輔助色線。就是所等分出來的每個節點都成了圓弧的圓心。最后得到這樣一個規律的曲線。

以上就是cad繪制創意圓形的教程，希望大家喜歡，請繼續關注武林網。
