cad中經常繪制墻體，該怎么繪制墻體立面圖呢？下面我們就來看看詳細的教程，請看下文詳細介紹。

1、新建繪圖，關閉柵格和開啟捕捉，再點擊直線輸入3000回車如圖：

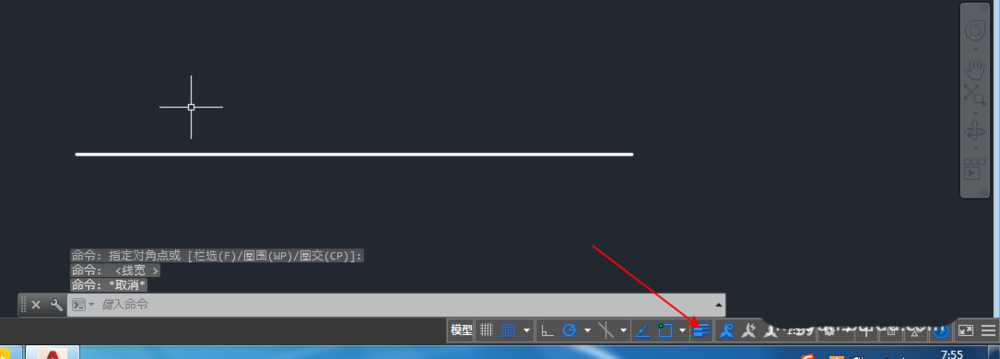

2、如上圖選擇0.35mm，然后開啟顯示線寬如圖：

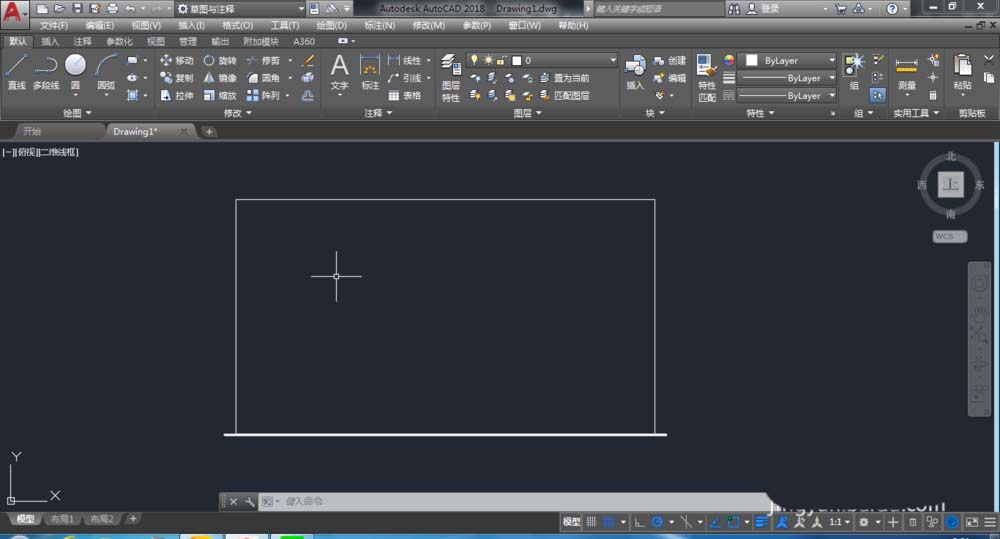

3、然后輸入l，如圖輸入75回車，然后再按圖的走勢輸入1600或者可以@0,1600回車，輸入@2850<0回車，輸入@1600<270回車，得到如圖：

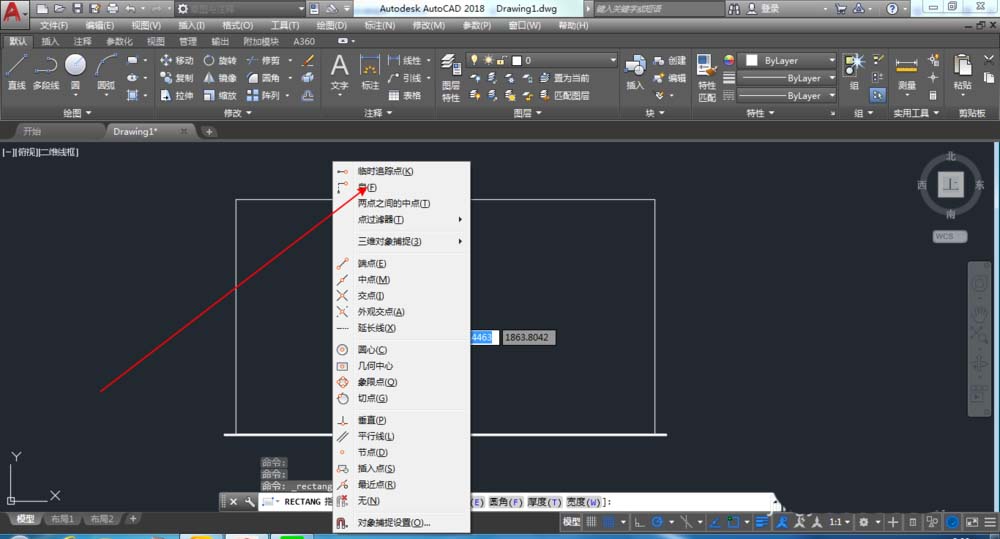

4、選擇矩形，然后在繪圖局域按下shift+鼠標右鍵選擇自命令，捕捉端點如圖：

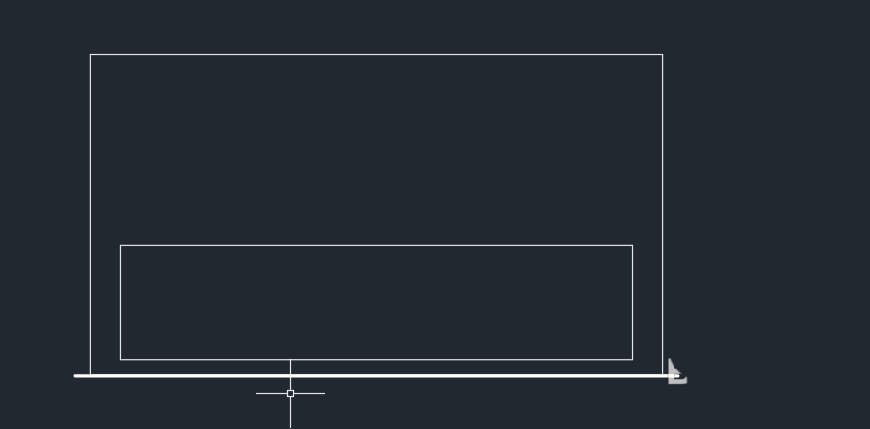

5、捕捉完，后輸入@150,80回車，輸入@2550,570回車得到如圖：

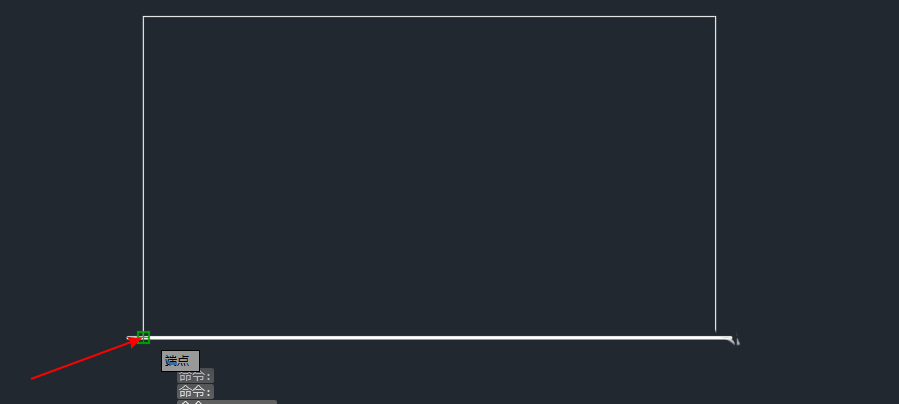

6、然后重復矩形自命令，捕捉端點剛剛繪制矩形的左下角

輸入@25,25回車

輸入@700,520回車

重復矩形自命令

輸入@25,0回車

輸入@150,520回車然后重復

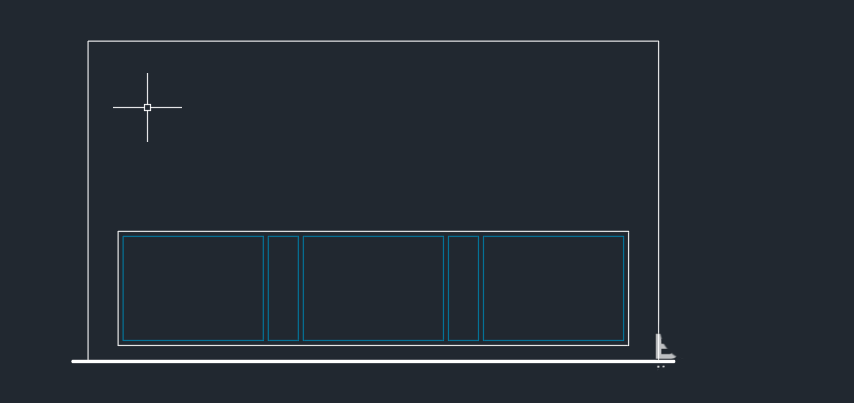

得到如圖：

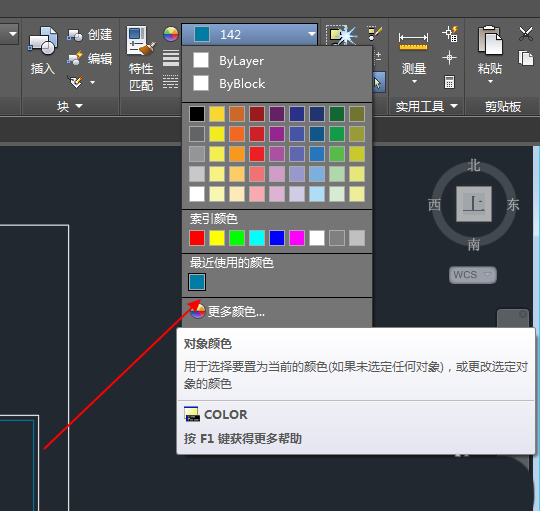

7、線條修改顏色如圖：

8、重復矩形命令捕捉自命令，左上角的端點

輸入@150，-150回車

輸入@750，-650回車

重復捕捉自命令，輸入@150,0回車輸入@750，-650回車

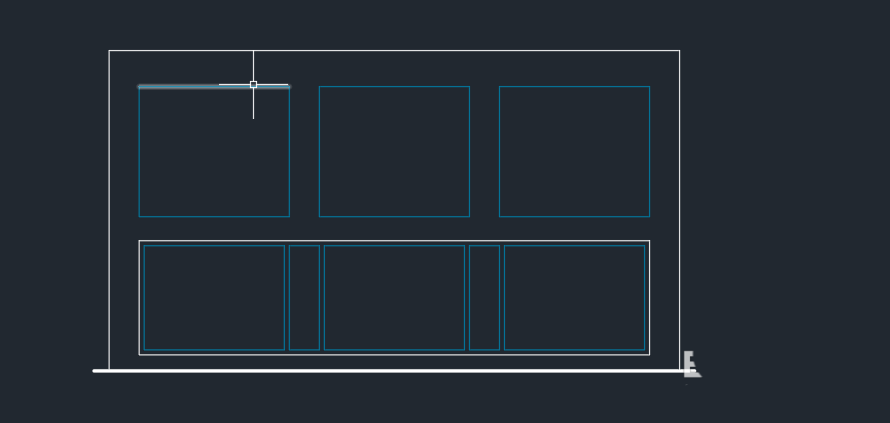

重復得到如圖：

9、點擊多段線，選擇捕捉自功能為剛剛繪制好的第一個矩形的左上角

如圖：

輸入@70，-215回車

輸入@70,0回車

輸入@0，-100回車

輸入@15,0回車
