cad中可以進行三維建模，該怎么繪制實體零件圖呢？下面我們就來看看詳細的教程。

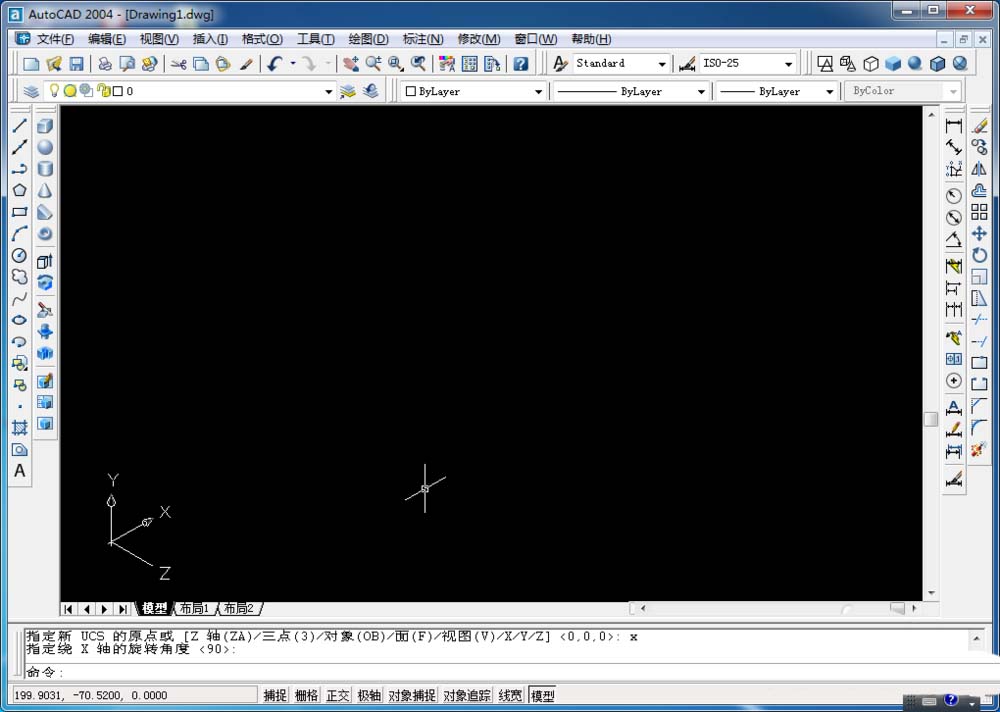

1、打開AUTOCAD2004軟件，并新建圖形，將視圖設置為西南等軸測，再利用UCS命令，將視圖沿Y軸旋轉90度

2、繪制基本圖形，再使用面域命令將圖形轉化為面域

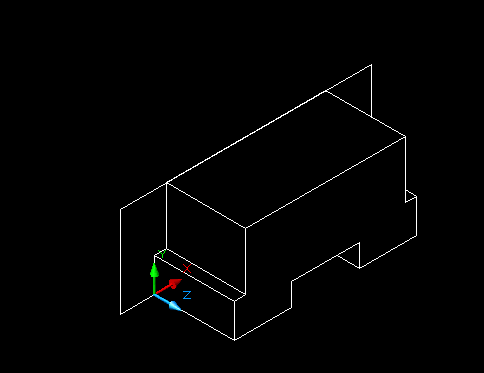

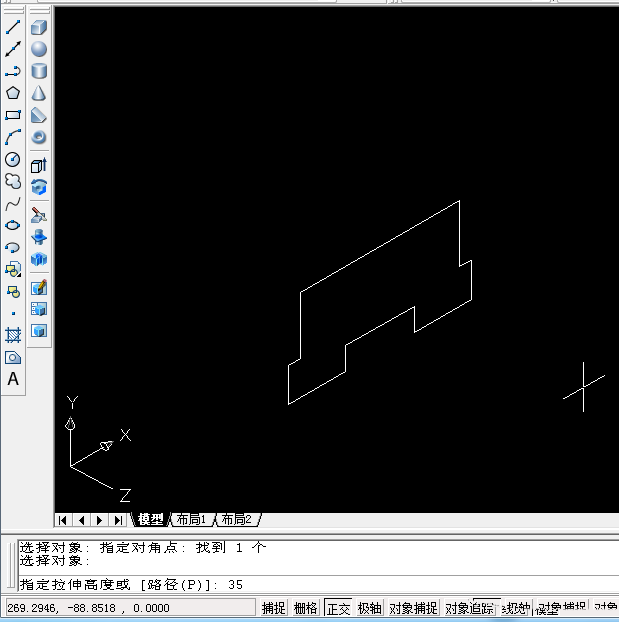

3、使用拉伸命令，將面域沿Z軸方向拉伸為實體

4、將坐標系設置在實體面上，并繪制圖形形成面域

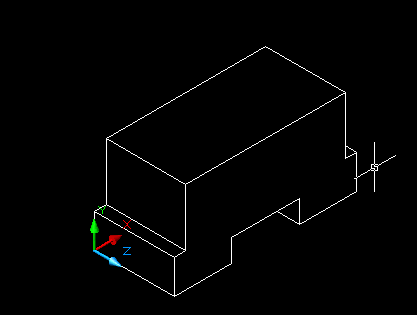

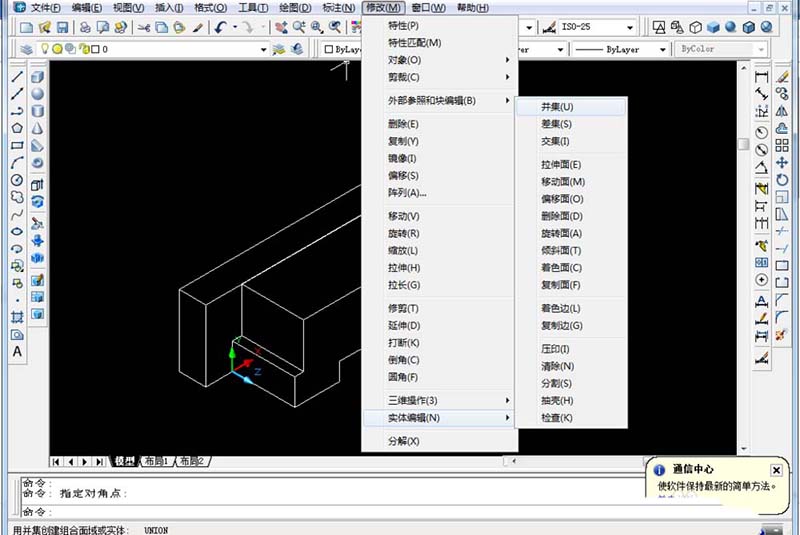

5、將面域拉伸成實體，再利用三維編輯的并集，將兩個實體合并為一個整體

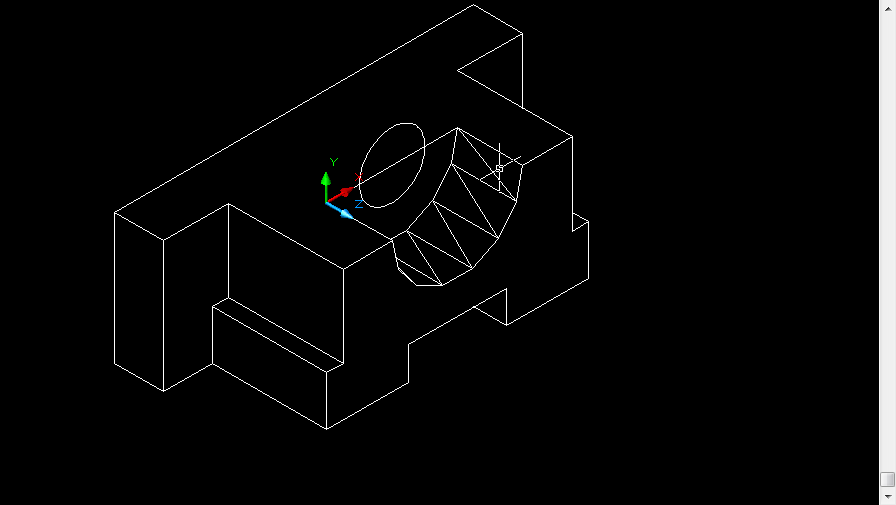

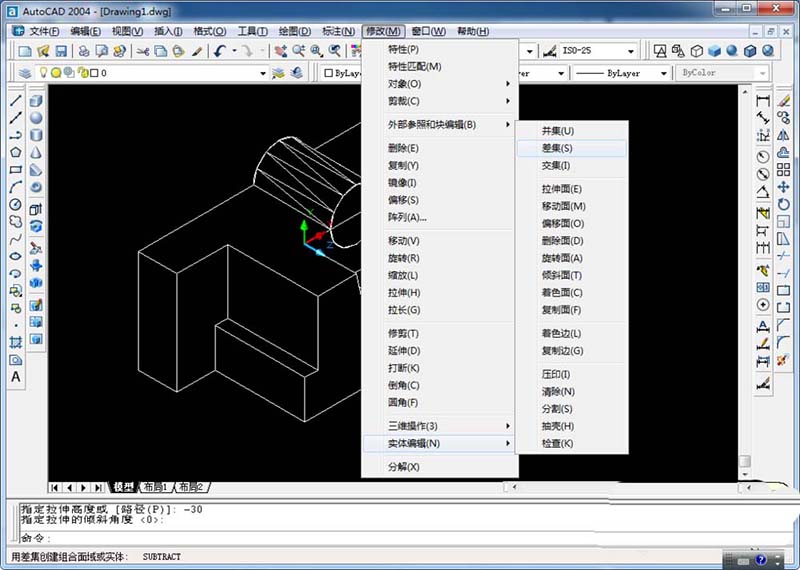

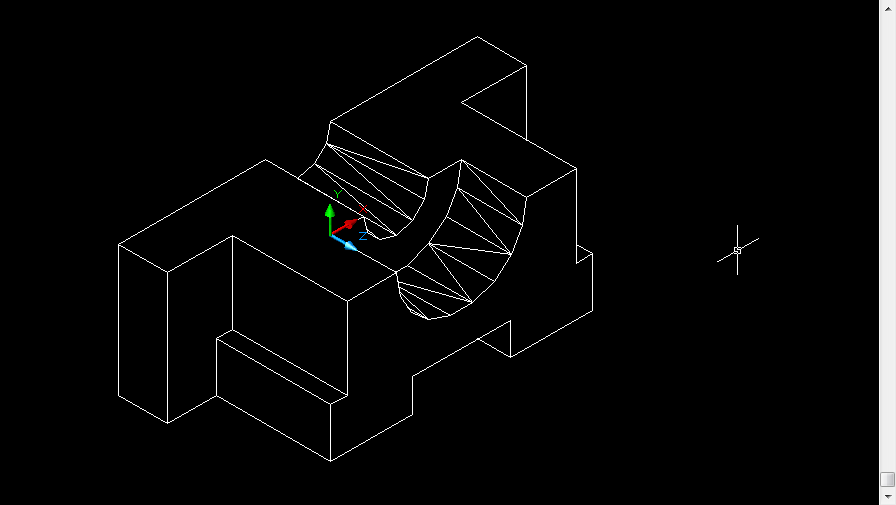

6、利用差集命令繪制兩個半圓

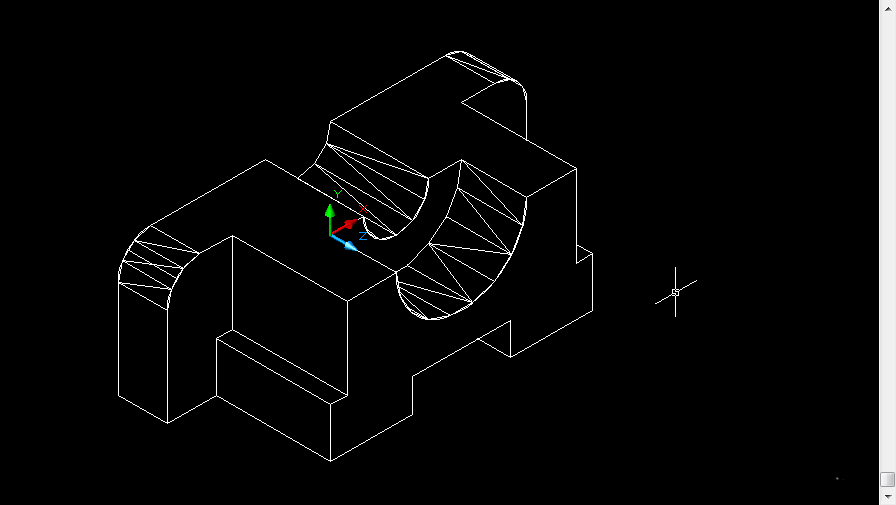

7、將棱角邊進行倒圓角

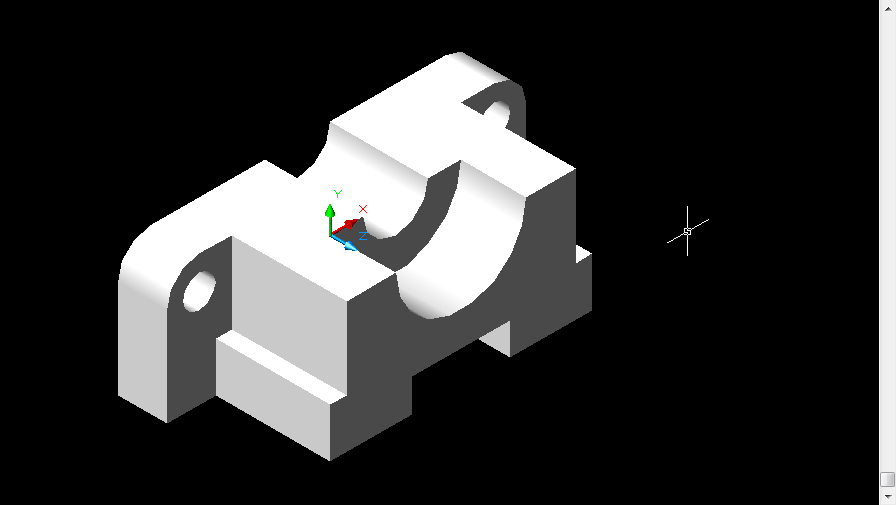

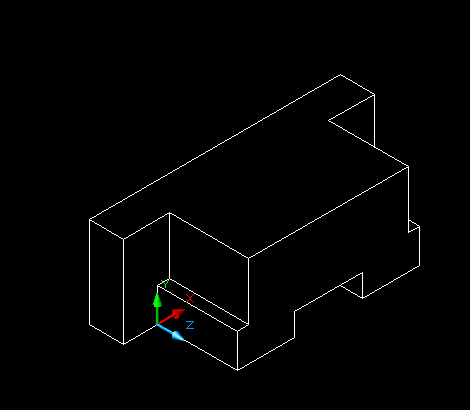

8、再利用差集命令繪制圓孔，得到最終的三維建模圖形

以上就是cad建模三維實體零件的教程，希望大家喜歡，請繼續關注武林網。
