cad中畫平面圖很簡單，該怎么畫廠房的平面圖呢？下面我們就來看看詳細的教程。

1、將CAD打開，然后在繪圖里找到矩形選項，如圖所示：

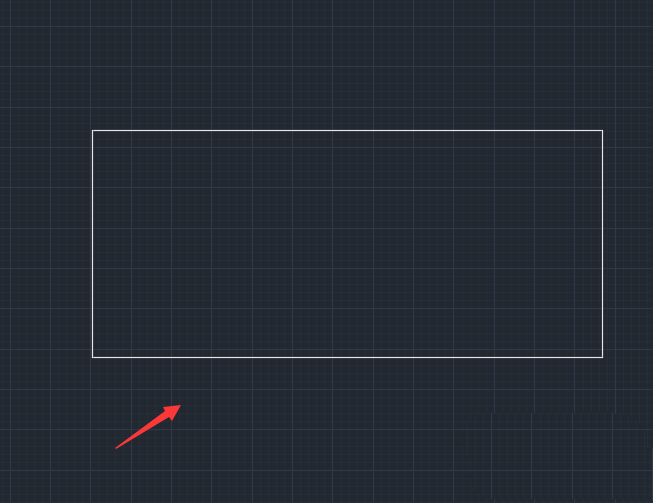

2、選擇矩形我們在繪圖區里畫出一個矩形作為廠房的外輪廓，如圖所示：

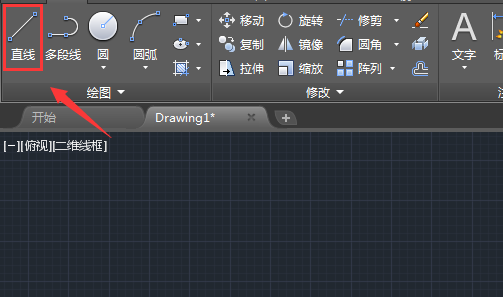

3、再在繪圖里找到直線選項，如圖所示：

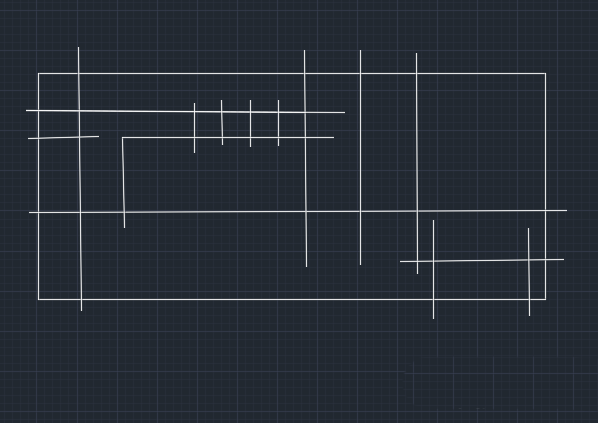

4、選擇直線命令我們在廠房內畫出廠房里的其他結構線，如圖所示：

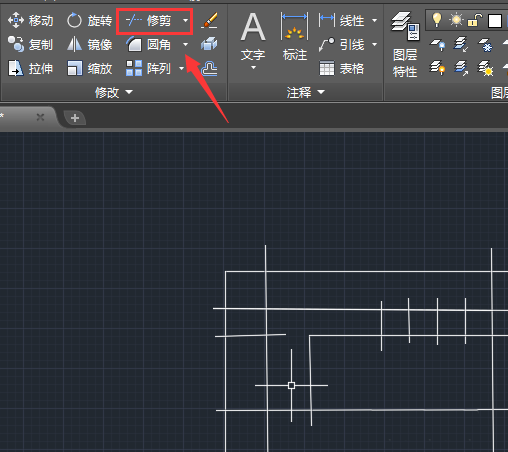

5、繪制好之后再在修改里找到修剪命令，如圖所示：

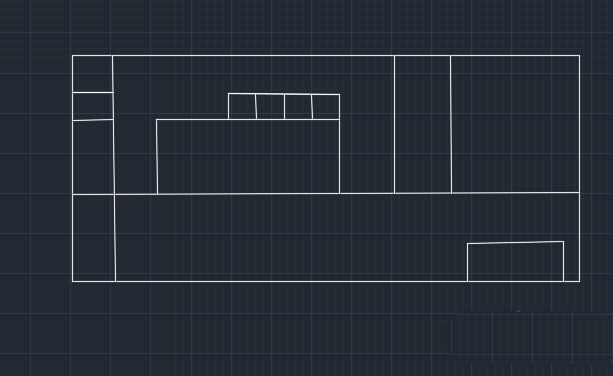

6、選擇修改命令然后將我們繪制的圖形多余的部分全部修剪掉，如圖所示：

7、我們使用打斷命令將圖形中的線打斷做出車間的門，如圖所示：

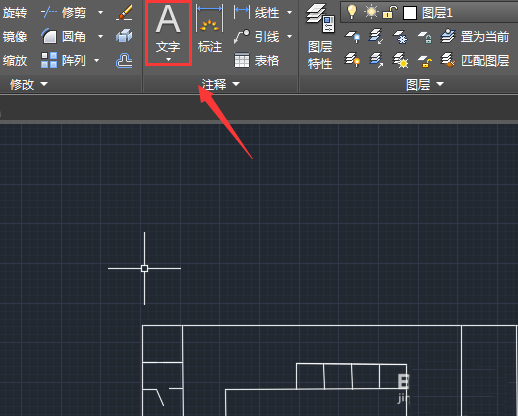

8、再在菜單那里找到文字命令，如圖所示：

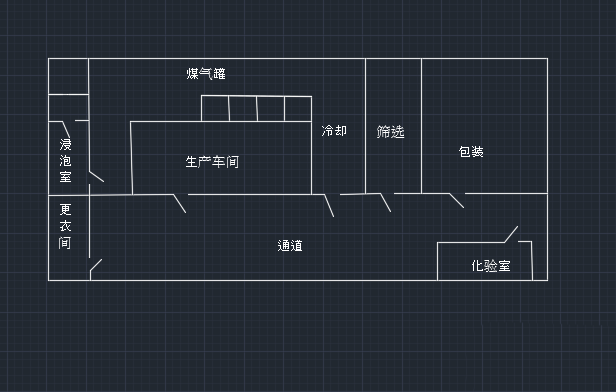

9、選擇文字命令我們依次為車間標注出其用途，這樣我們的廠房就畫好了，如圖所示：

以上就是cad畫廠房線條圖的教程，希望大家喜歡，請繼續關注武林網。
