cad圖紙中需要創(chuàng)建線性標注，該怎么添加線性標注呢？下面我們就來看看詳細的教程。

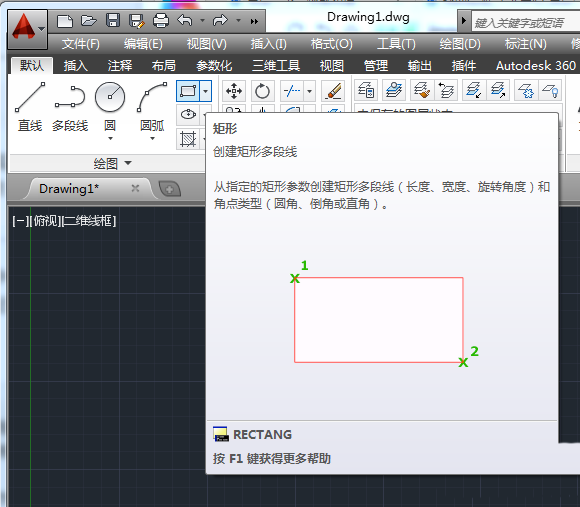

1、首先，通過菜單欄【默認】》【矩形】選項，繪制一個矩形圖形。

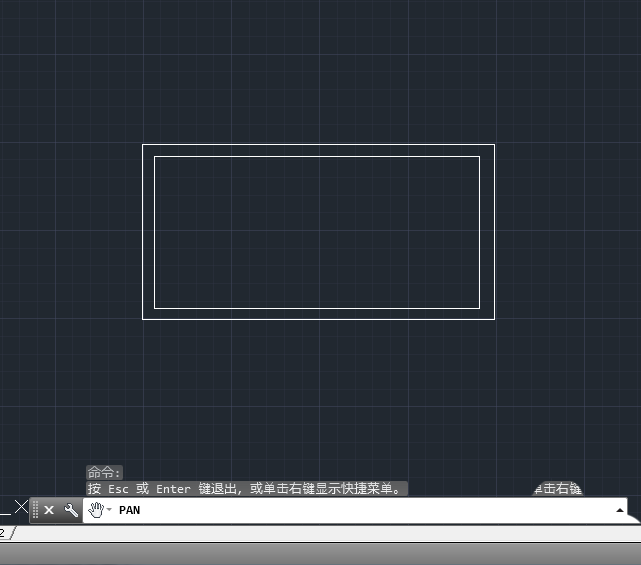

2、繪制好的矩形圖形如下：

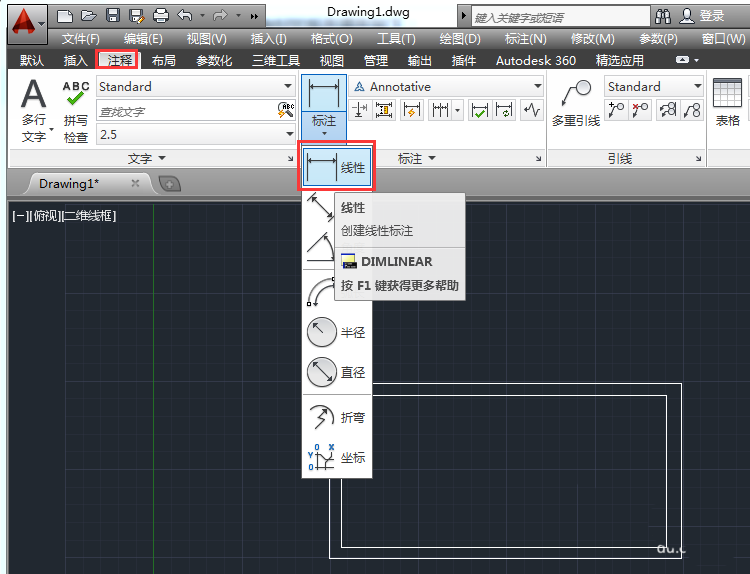

3、接著我們在菜單欄依次選擇【注釋】》【標注】》【線性】選項。

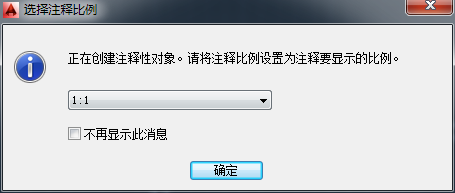

4、接著自動彈出【選擇注釋比例】對話框，設定好比例后點擊【確定】按鈕。

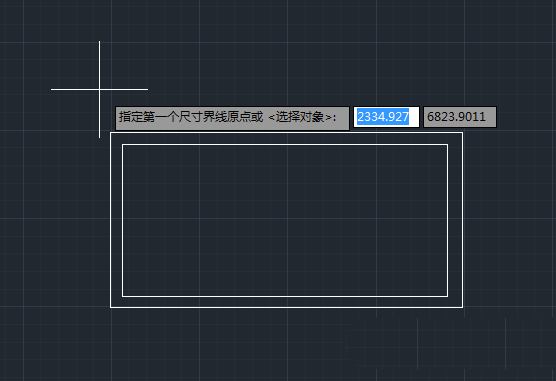

5、首先指定第一個尺寸界線原點。

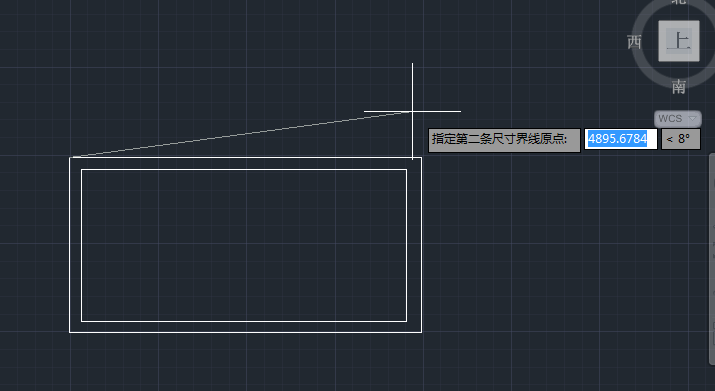

6、接著指定第二天尺寸界線原點。

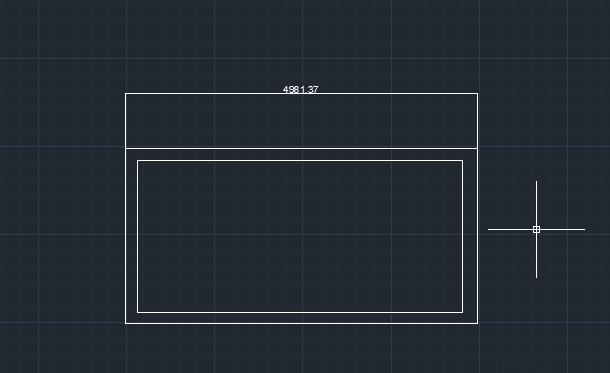

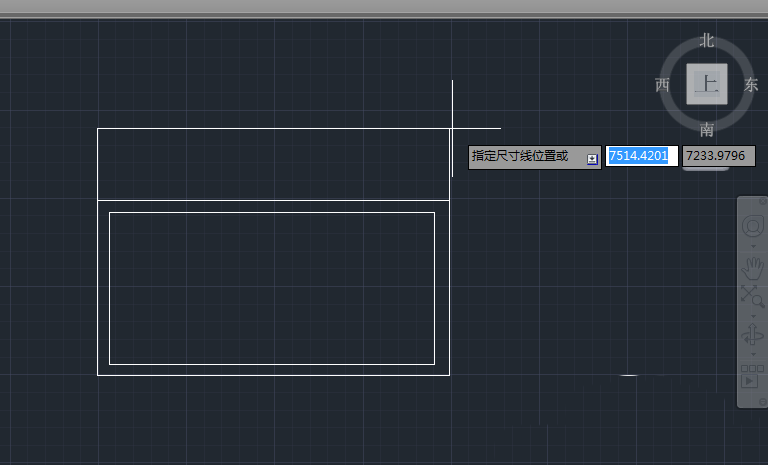

7、然后指定尺寸線位置。

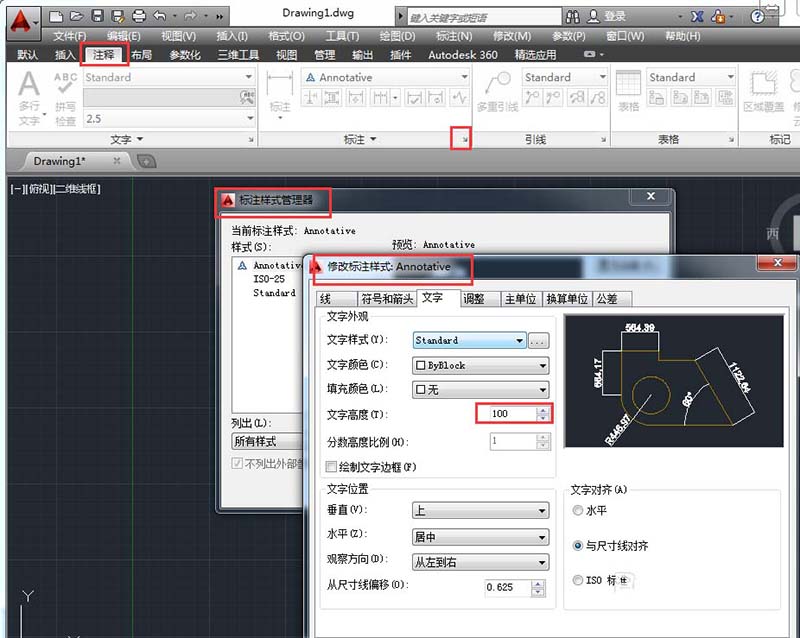

8、如果設置完成后看不見標注文字，請通過【標注樣式管理器】對當前樣式進行【文字高度】的修改。

線性標注：

用于標注圖形的線型距離或長度，是最基本的標注類型，在圖形中可以創(chuàng)建水平、垂直或傾斜的尺寸標注。

以上就是cad繪制線性標注的教程，希望大家喜歡，請繼續(xù)關注武林網。
