cad中想要繪制坡道，該怎么繪制呢？下面我們就來看看cad繪制坡道的教程。

1、打開天正建筑，繪制一面墻，并在墻上加一個門，如下圖所示

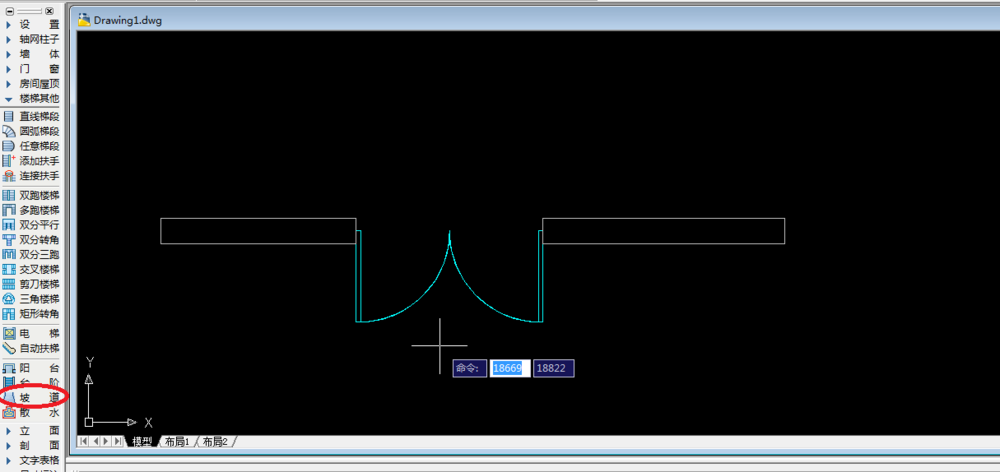

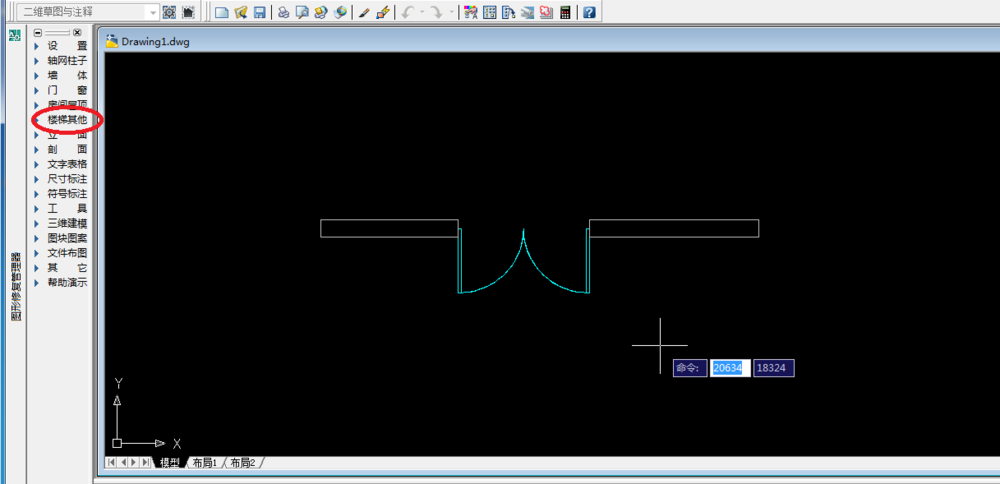

2、點擊“樓梯其他”，然后點擊二次目錄“坡道”，如下圖所示

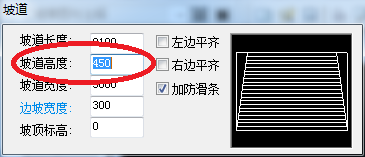

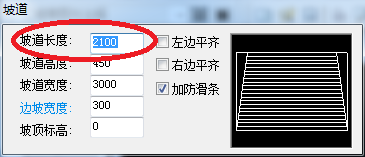

3、打開“坡道”編輯頁面，并依次選擇自己需要的“坡道長度”、“坡道高度”、“坡道寬度”、“邊坡寬度”、“坡頂標高”、“加防滑條”，如下圖所示

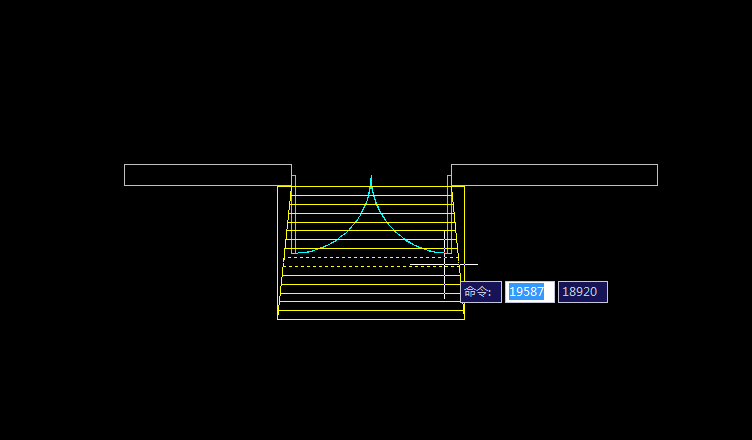

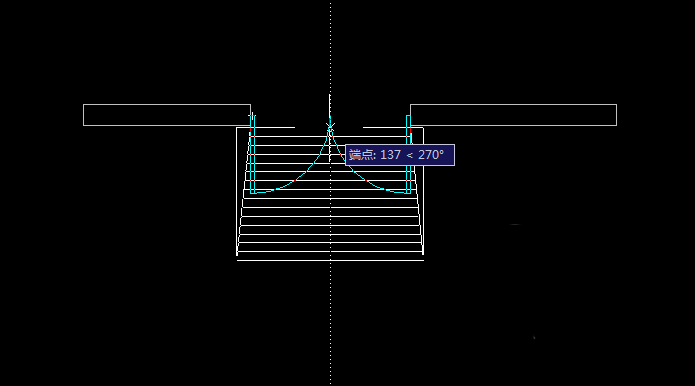

4、點擊插入坡道，如下圖所示

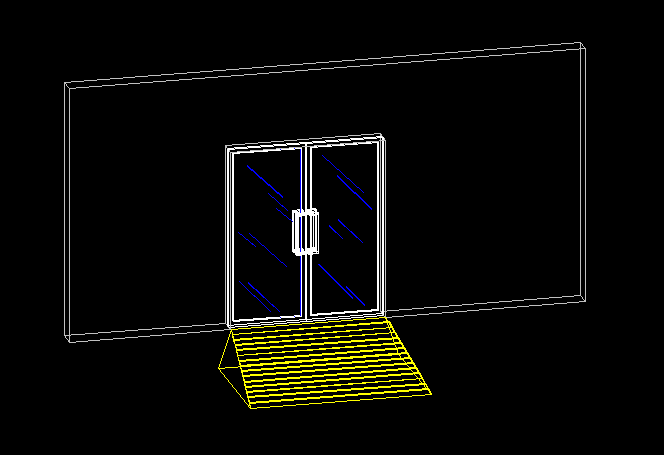

5、在命令行輸入“3DO”，點擊回車鍵，進入“受約束的動態觀察模式”，然后就可以直觀的看到自己繪制的坡道，如下圖所示

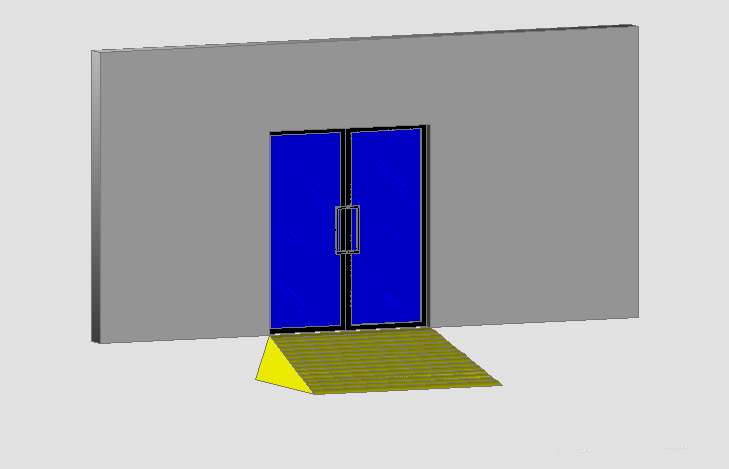

6、最后，可以改變一下“視覺樣式”，看一下自己繪制的坡道；在“受約束的動態觀察”模式下點擊鼠標右鍵，選擇“視覺樣式”，點擊“真實”，如下圖所示

以上就是cad繪制坡道圖紙的教程，希望大家喜歡，請繼續關注武林網。
