cad繪制圖紙的時候,需要繪制豎板,該怎么畫立體的豎板呢?下面我們就來看看詳細的教程。
1、打開天正建筑,如下圖所示

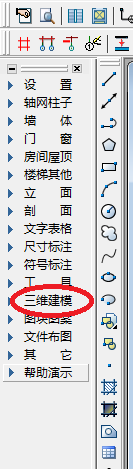

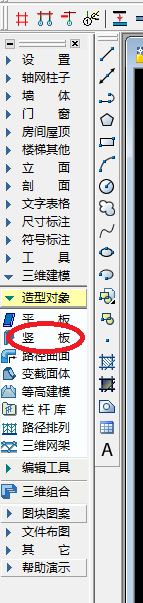

2、點擊“三維建模”,然后點擊二次目錄“造型對象”,最后點擊“豎板”,如下圖所示

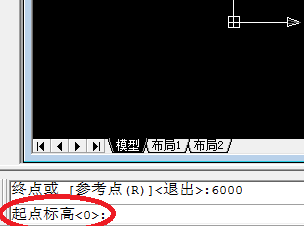

3、根據命令行提示,依次輸入自己需要的數據,如下圖所示

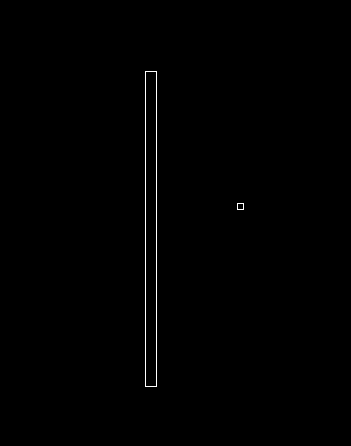

4、繪制完成后,如下圖所示

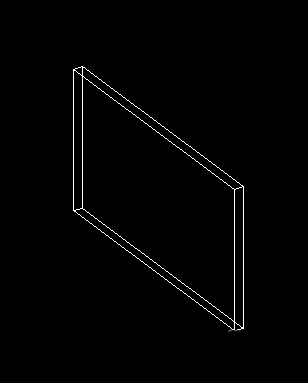

5、在命令行輸入“3DO”,點擊回車鍵,進入“受約束的動態觀察模式”,然后就可以直觀的看到自己繪制的豎板,如下圖所示
6、最后,可以改變一下“視覺樣式”,看一下自己繪制的豎板;在“受約束的動態觀察”模式下點擊鼠標右鍵,選擇“視覺樣式”,點擊“真實”,如下圖所示
以上就是cad畫豎板的教程,希望大家喜歡,請繼續關注武林網。
