CAD怎么畫漏斗平面圖?

2020-07-20 12:57:09
字體:
來源:轉載
供稿:網友

漏斗的作用是在存放流體的時候就不會出現其它狀況,該怎么畫漏斗平面圖呢?下面我們就來看看詳細的教程。

1、我們打開CAD之后在CAD的繪圖菜單里找到橢圓形選項,如圖所示:

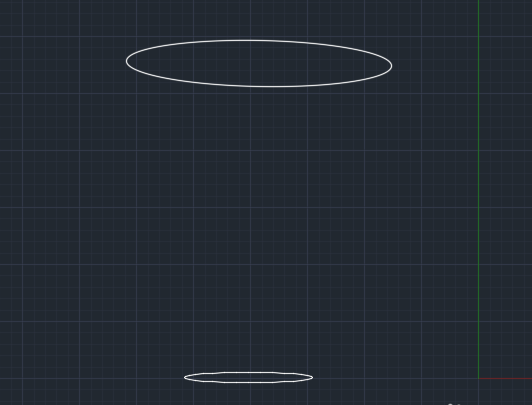

2、選擇橢圓形選項我們畫出兩個橢圓形,一個大的在上面,一個小的在下面,如圖所示:

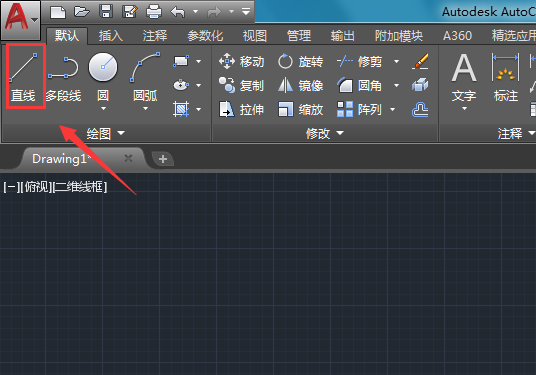

3、再在繪圖菜單里我們找到直線選項,如圖所示:

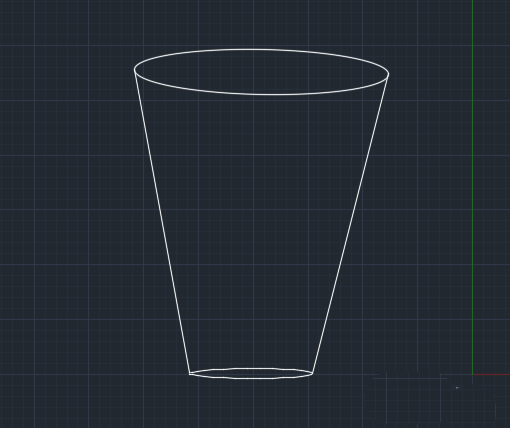

4、選擇直線選項將這兩個橢圓形的兩邊的點連接起來形成漏斗的形狀,如圖所示:

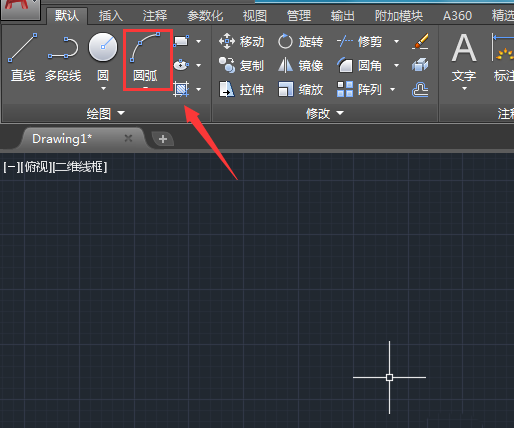

5、再在繪圖菜單里我們找到圓弧選項,如圖所示:

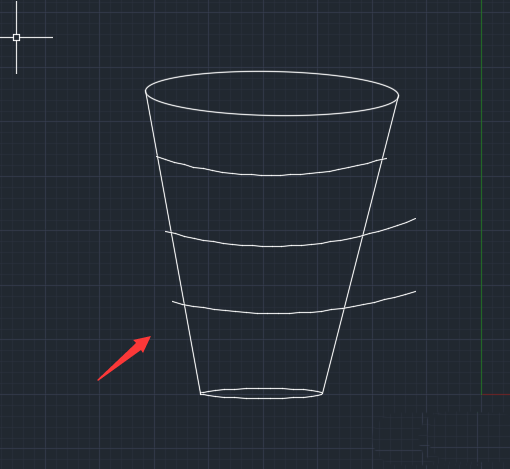

6、選擇圓弧選項我們在漏斗的上面畫出三段圓弧線,如圖所示:

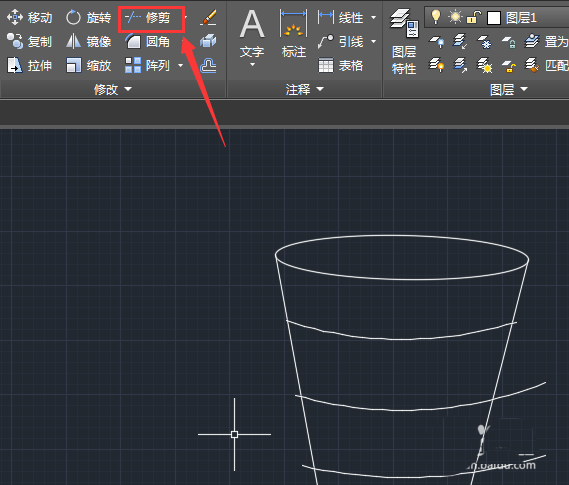

7、繪制好圓弧線之后,再在修改菜單那里找到修剪選項,如圖所示:

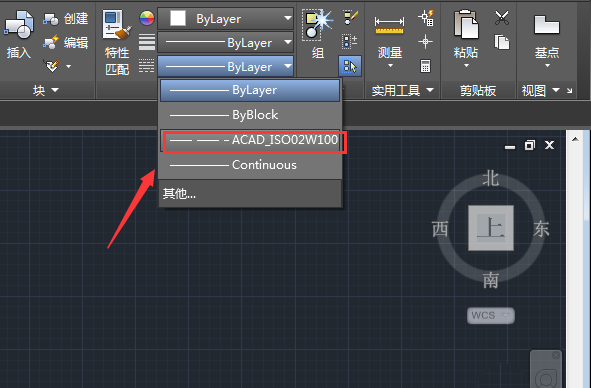

8、點擊修剪選項我們將多余的線就行修剪,然后選擇圓弧再在線型里找到虛線選項,如圖所示:

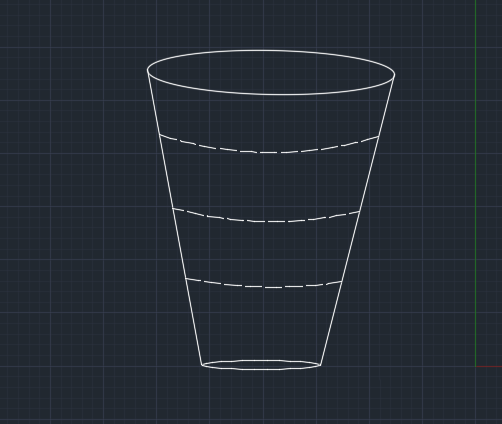

9、依次將我們的圓弧線都設置為虛線,這樣我們的漏斗就畫好了,如圖所示:

以上就是cad畫漏斗的教程,希望大家喜歡,請繼續關注武林網。
