cad中想要建模曲面模型，該怎么創建曲面模型呢？下面我們就來看看詳細的教程。

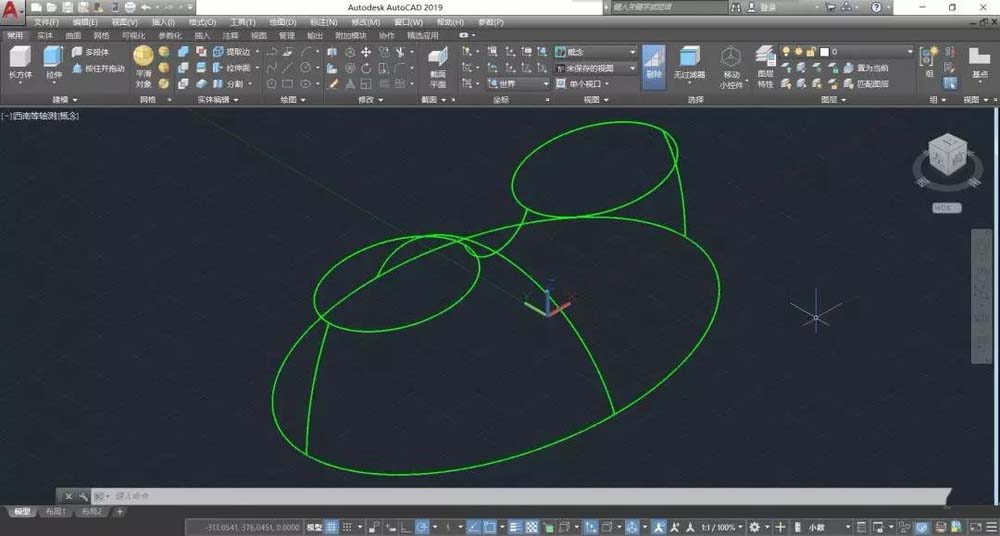

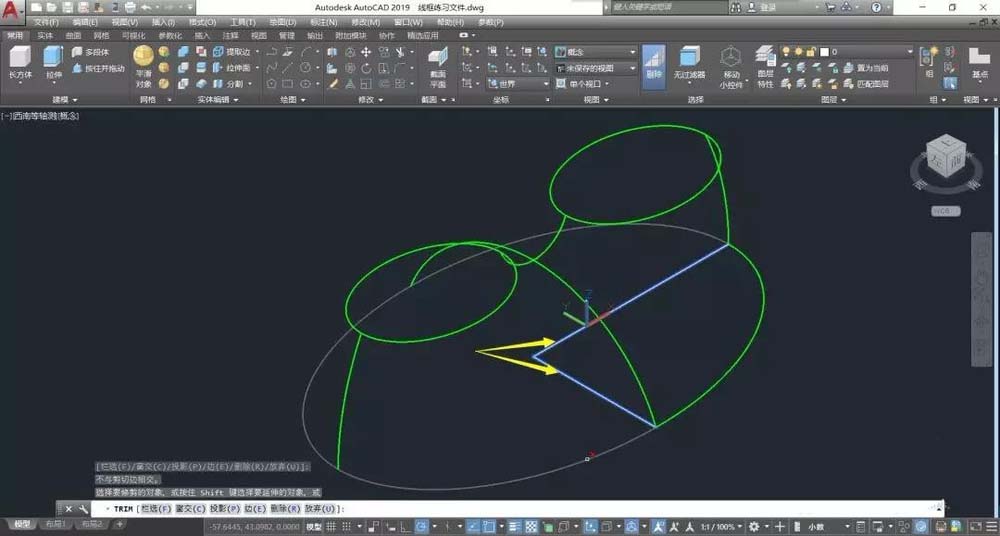

1、打開CAD軟件，并打開準備好的二維曲面，再利用直線命令繪制兩條直線

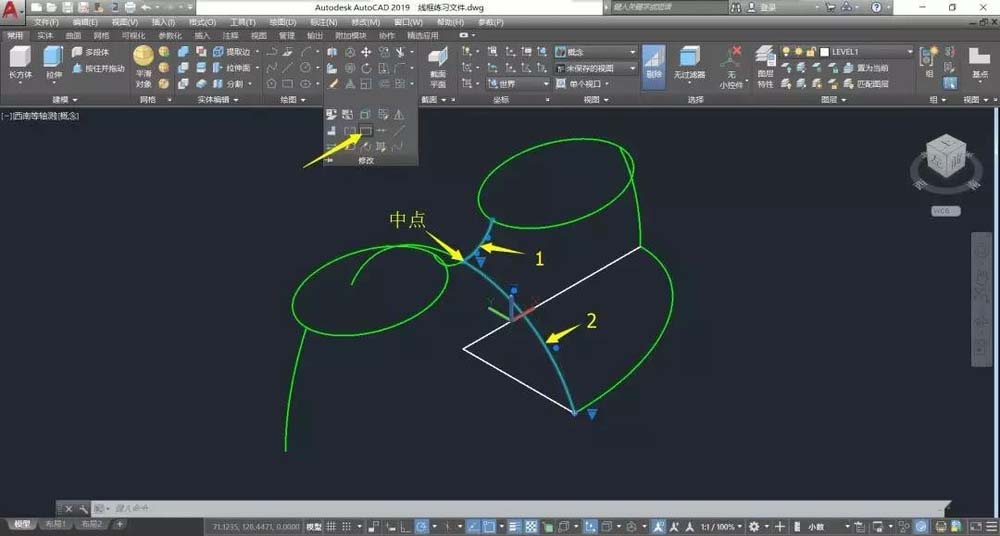

2、利用“打斷于點”的命令，將圓弧1與2分別于中心點打斷

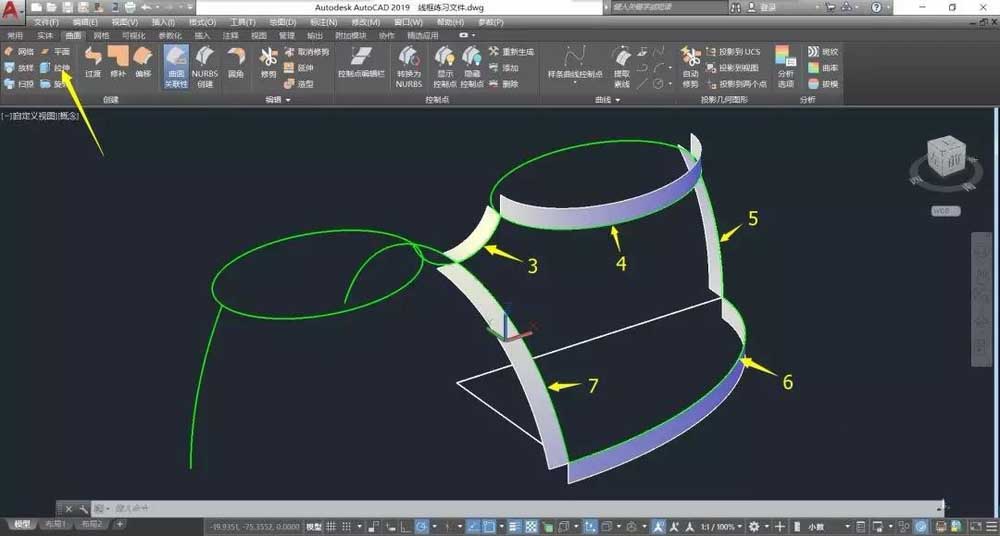

3、利用曲面拉伸命令，將3，4，5，6，7線段進行拉伸，拉伸距離為20，拉伸方向是向外

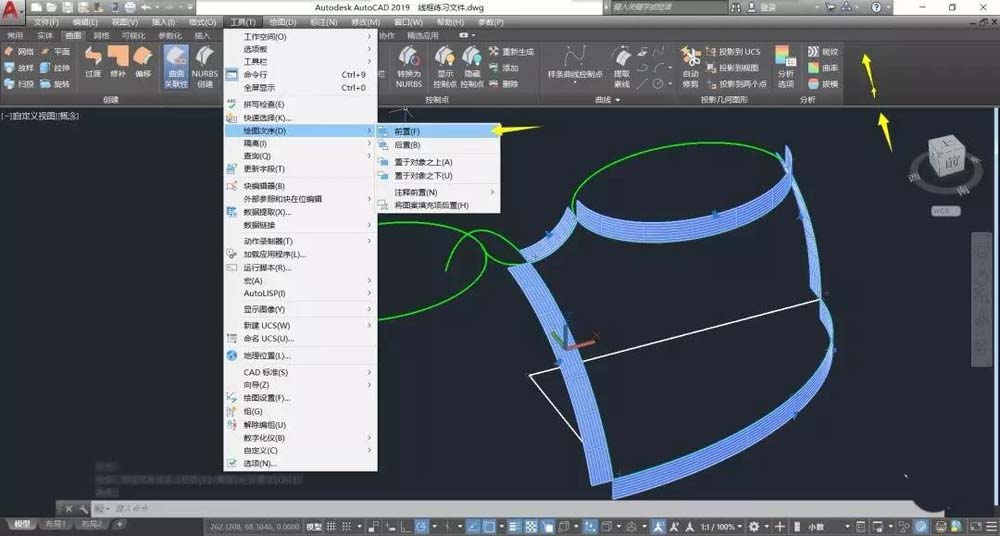

4、按住ctrl選擇所有的曲面，再依次點擊“工具/繪圖次序/前置”

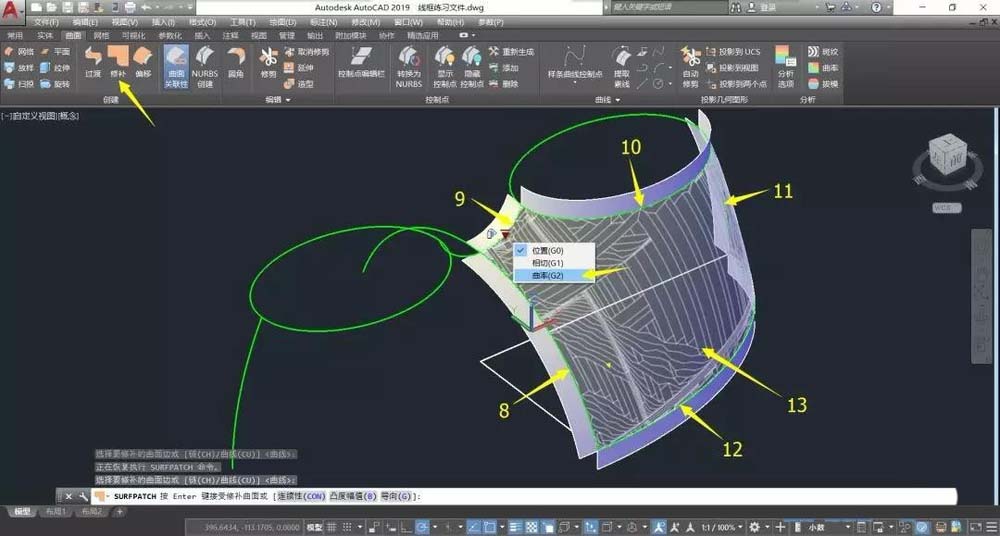

5、執行曲面修補命令，選擇曲面的內側邊，生成新的曲面

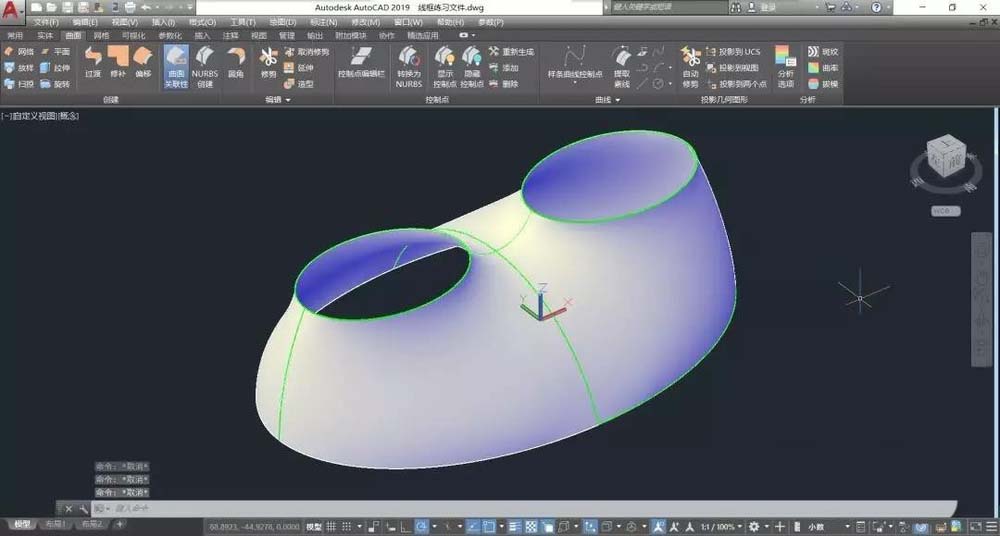

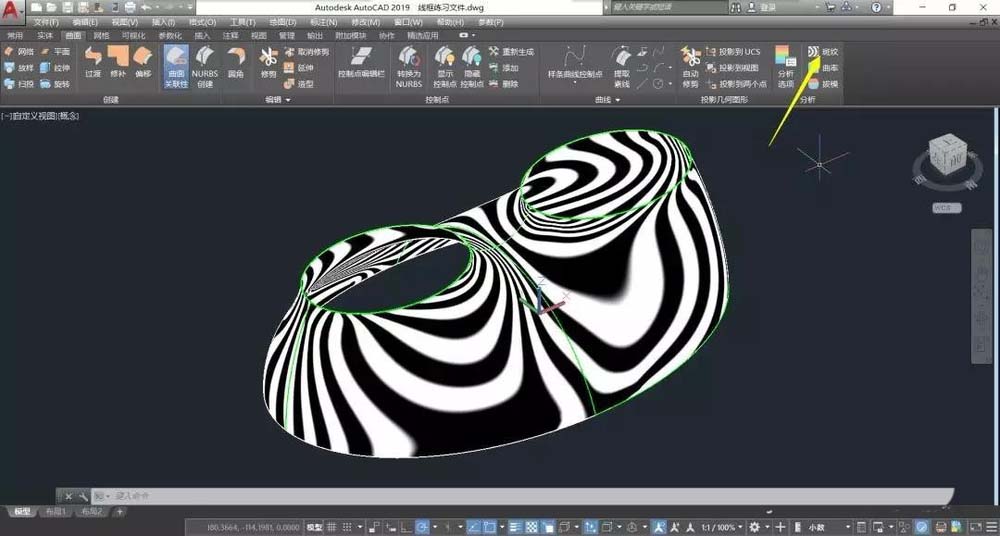

6、將輔助曲面進行隱藏，再利用三維鏡像命令將曲面進行鏡像，然后用分析斑紋命令，檢查曲面的連接情況。

以上就是cad建模曲面模型的教程，希望大家喜歡，請繼續關注武林網。
