天正建筑cad繪制圖紙很簡單，今天我們就來看看cad繪制圓弧軸網的教程，請看下文詳細介紹。

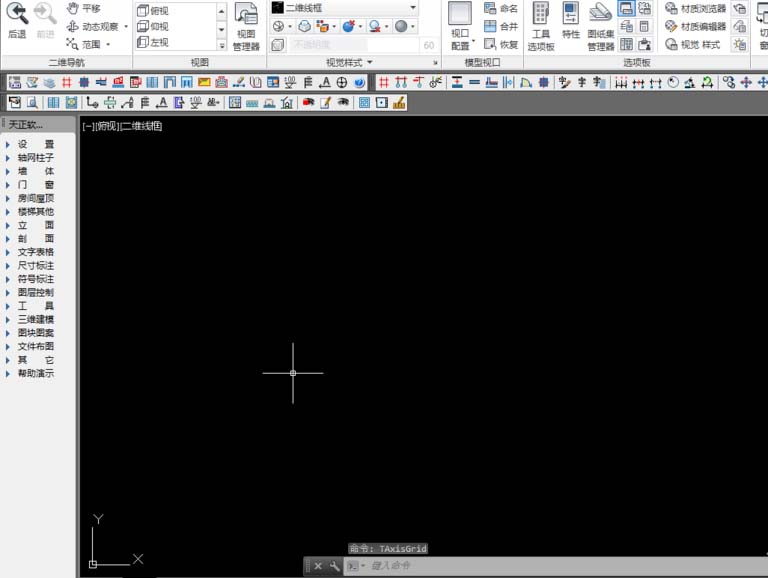

1、打開天正建筑，如下圖所示

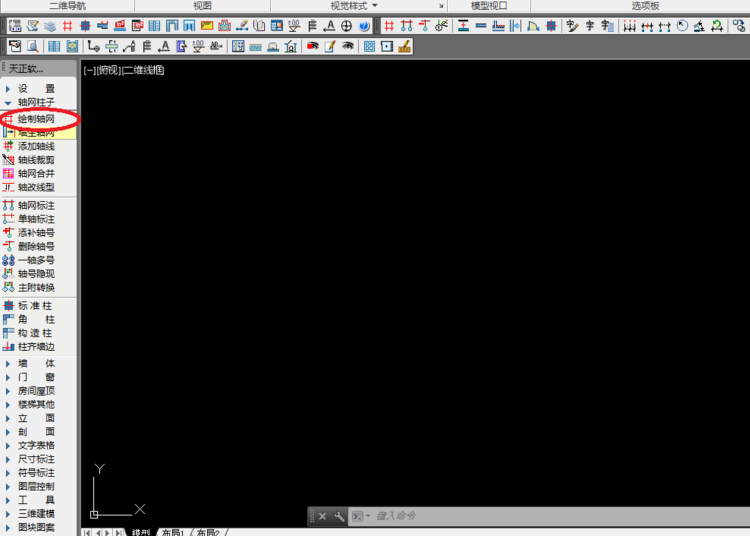

2、點擊“軸網柱子”，然后點擊二次目錄“繪制軸網”，如下圖所示

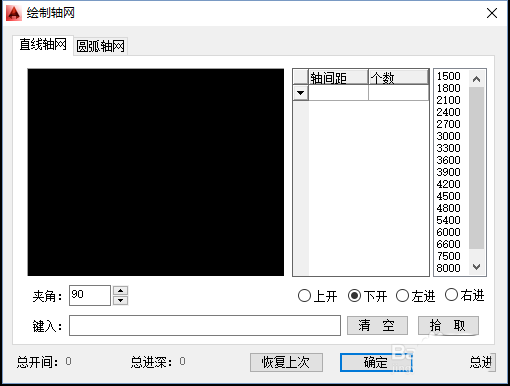

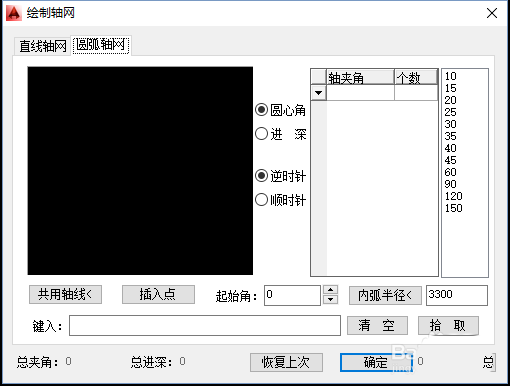

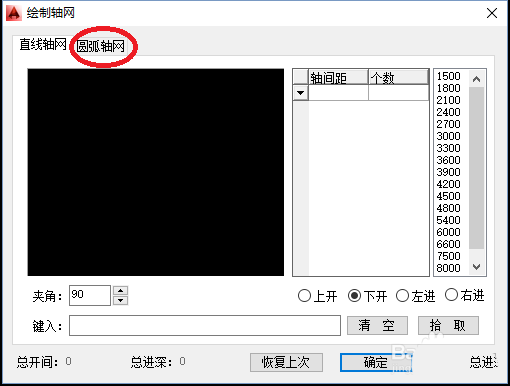

3、打開“軸網繪制”編輯頁面，點擊“圓弧軸網”，如下圖所示

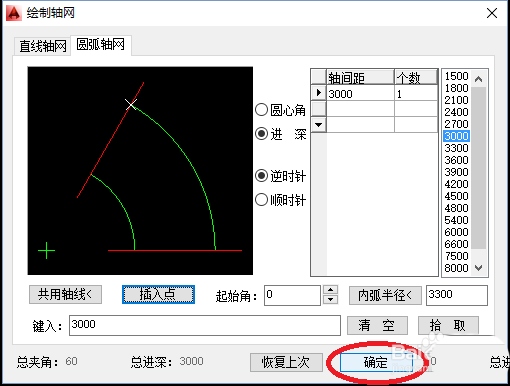

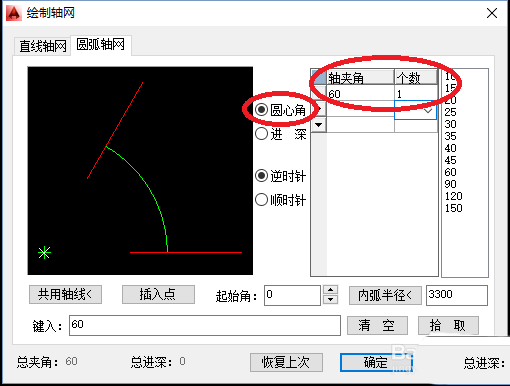

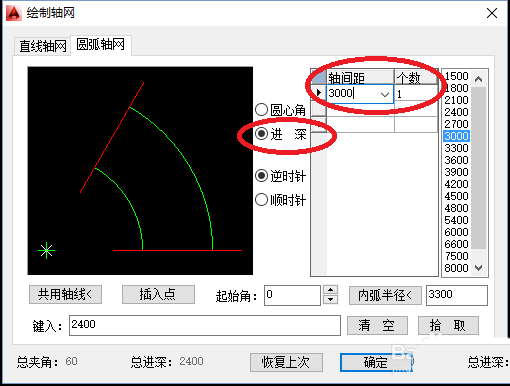

4、打開“圓弧軸網”編輯頁面，依次選擇自己需要的“圓心角”、“軸夾角”、“個數”；“進深”、“軸間距”、“個數”；然后點擊確定，插入圓弧軸網，如下圖所示

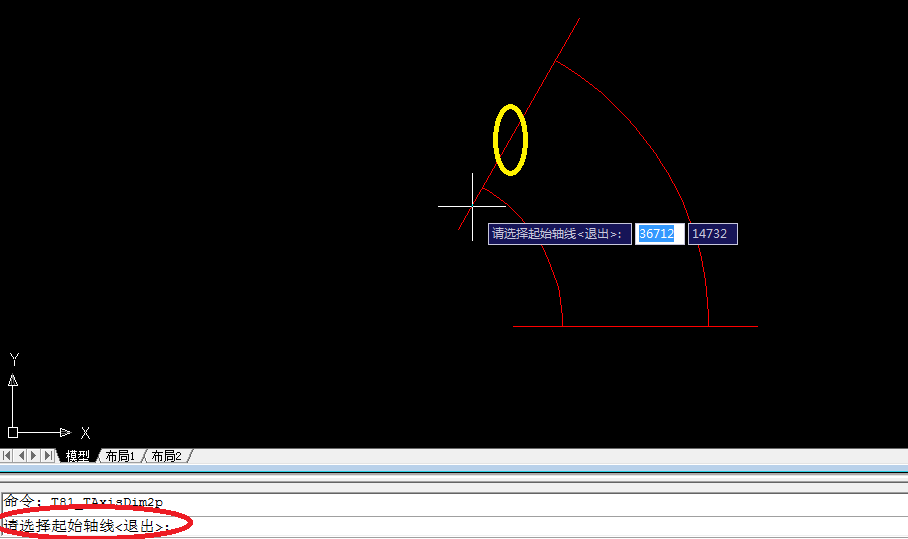

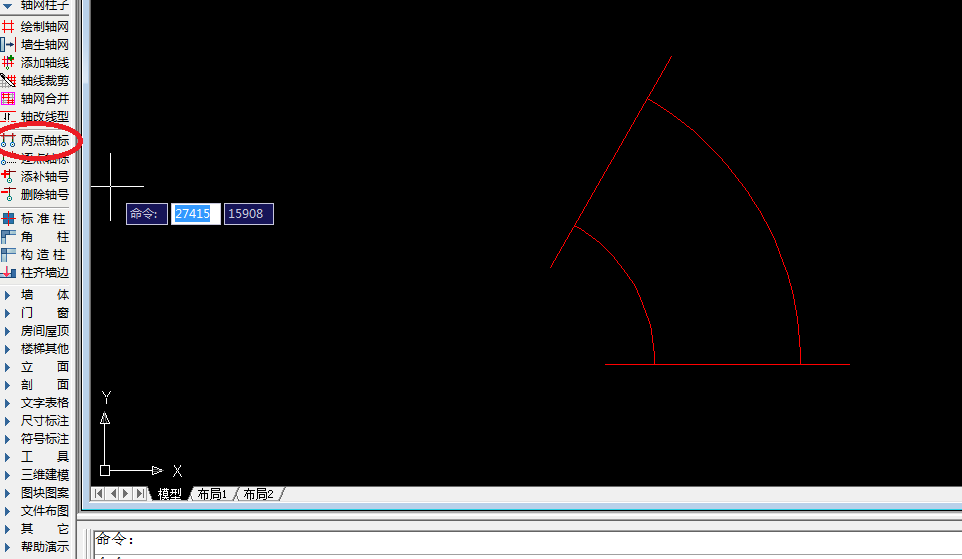

5、點擊二次目錄“兩點軸標”，打開“軸網標注”編輯頁面，選擇“單側標注”，然后根據命令行提示進行軸網標準，如下圖所示

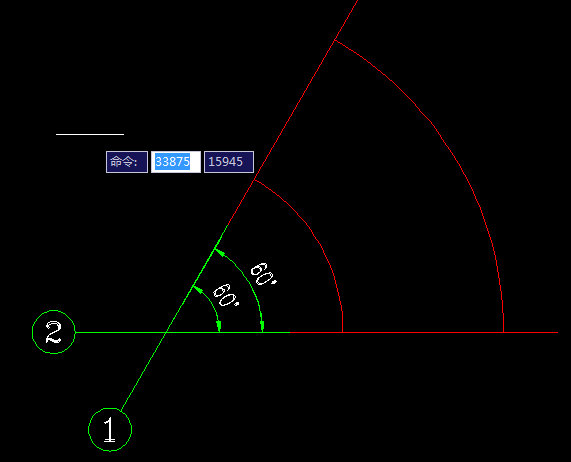

6、標注完成后，如下圖所示

以上就是cad繪制圓弧軸網的教程，希望大家喜歡，請繼續關注武林網。
