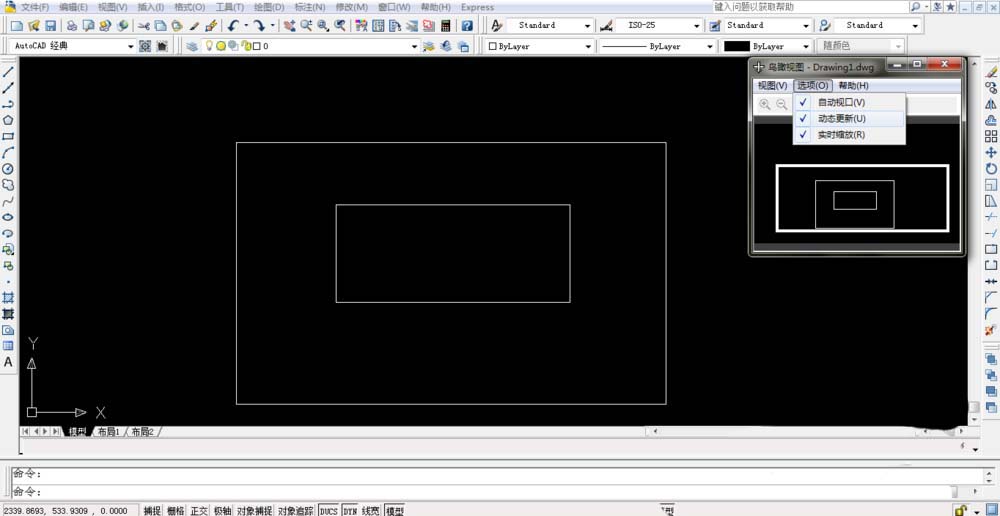

什么是鳥瞰視圖?cad中“鳥瞰視圖”屬于定位工具,它提供了一種可視化平移和縮放視圖的方法。可以在另外一個獨立的窗口中顯示整個圖形視圖以便快速移動到目的區域。在繪圖時,如果鳥瞰視圖保持打開狀態,則可以直接縮放和平移,無需選擇菜單選項或輸入命令。
1、使用鳥瞰視圖觀察圖形:

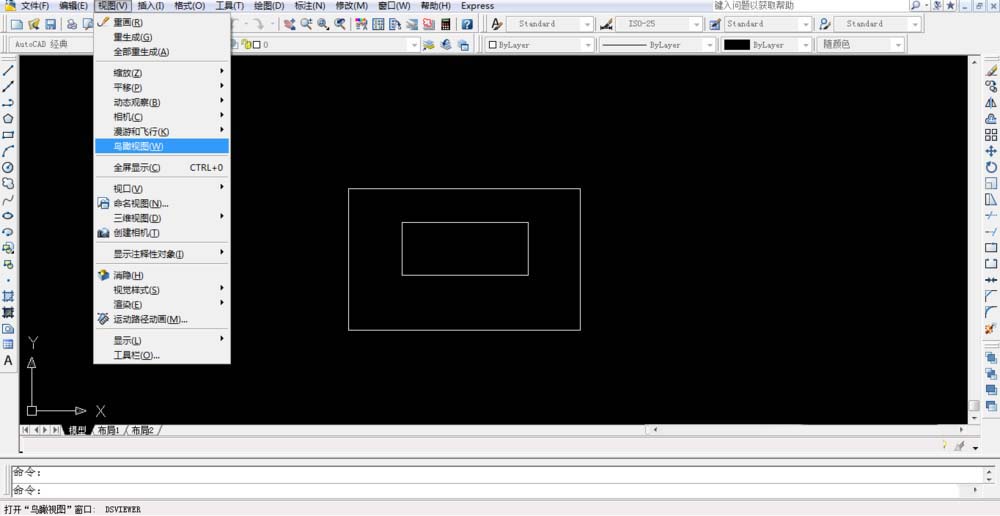

選擇“視圖”|“鳥瞰視圖”命令(DSVIEWER),打開鳥瞰視圖??梢允褂闷渲械木匦慰騺碓O(shè)置圖形觀察范圍。例如,要放大圖形,可縮小矩形框;要縮小圖形,可放大矩形框。
2、改變鳥瞰視圖中圖像大?。?/strong>

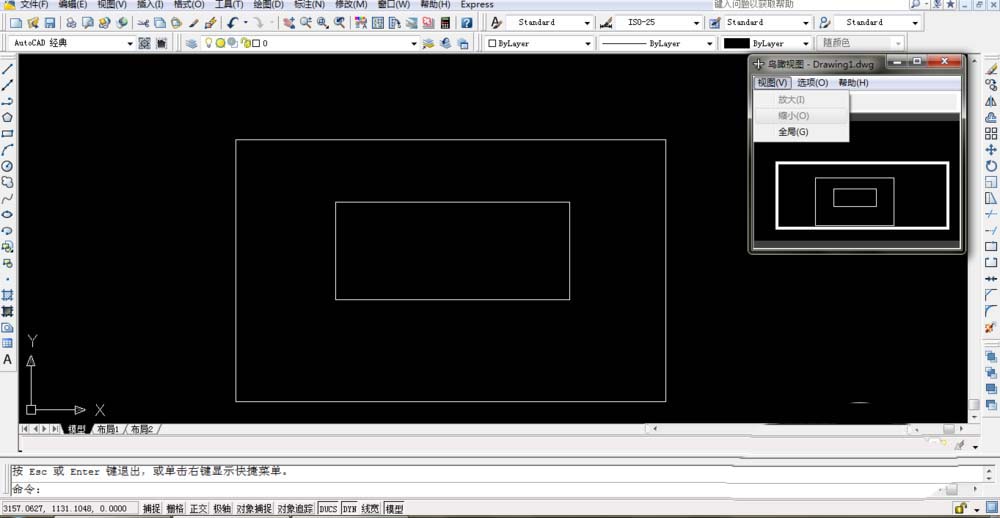

在鳥瞰視圖中,可使用“視圖”菜單中的命令或單擊工具欄中的相應工具按鈕,顯示整個圖形或遞增調整圖像大小來改變鳥瞰視圖中圖像的大小,但這些改變并不會影響到繪圖區域中的視圖。
3、改變鳥瞰視圖的更新狀態:
默認情況下,AutoCAD自動更新鳥瞰視圖窗口以反映在圖形中所作的修改。當繪制復雜的圖形時,關閉動態更新功能可以提高程序性能。
在“鳥瞰視圖”窗口中,使用“選項”菜單中的命令,可以改變鳥瞰視圖的更新狀態。
以上就是cad鳥瞰視圖的使用方法,希望大家喜歡,請繼續關注武林網。
