CAD2008怎么使用浮動視口?

2020-07-20 12:56:31
字體:
來源:轉載
供稿:網友

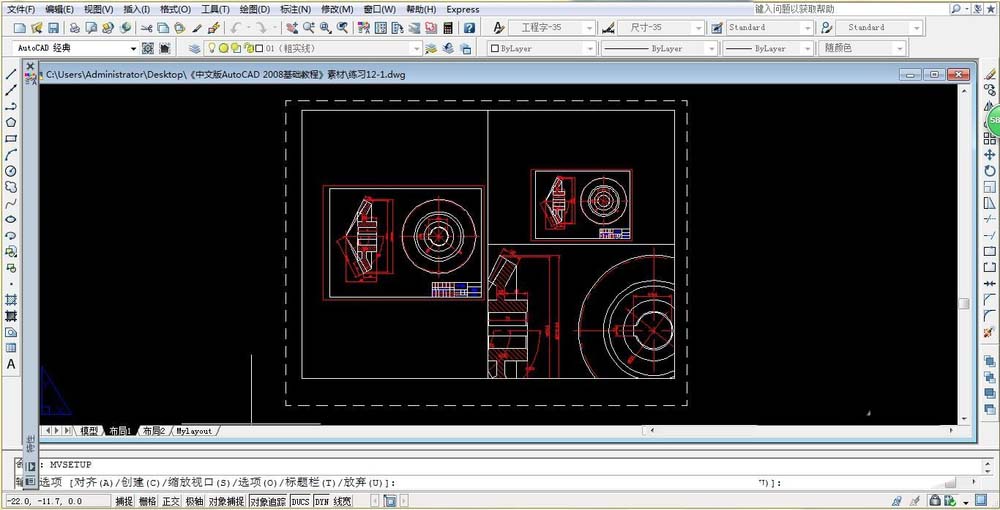

CAD2008在構造布局圖時,可以將浮動視口視為圖紙空間的圖形對象,并對其進行移動和調整。浮動視口可以相互重疊或分離。在圖紙空間中無法編輯模型空間中的對象,如果要編輯模型,必須激活浮動視口,進入浮動模型空間。激活浮動視口的方法有多種,如可執行MSPACE命令、單擊狀態欄上的“圖紙”按鈕或雙擊浮動視口區域中的任意位置,下面我們就來看看詳細的教程。

1、刪除、新建和調整浮動視口:

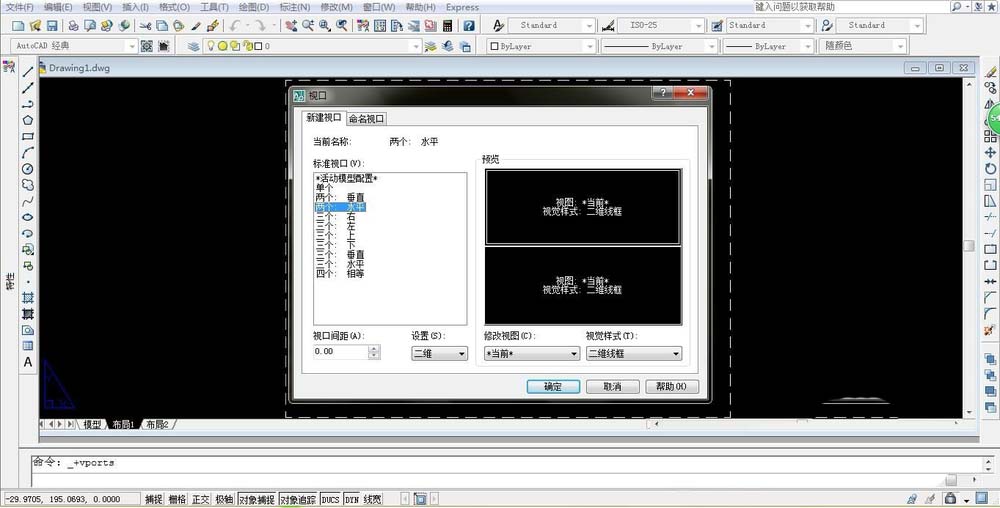

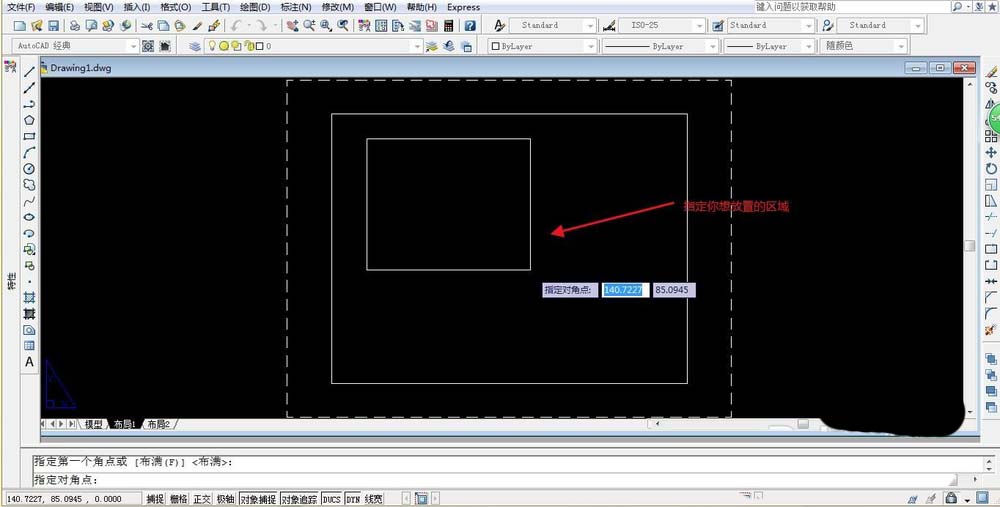

在布局圖中,選擇浮動視口邊界,然后按Delete鍵即可刪除浮動視口。刪除浮動視口后,使用“視圖”|“視口”|“新建視口命令,可以創建新的浮動視口,此時需要指定創建浮動視口的數量和區域。

2、相對圖紙空間比例縮放視圖:

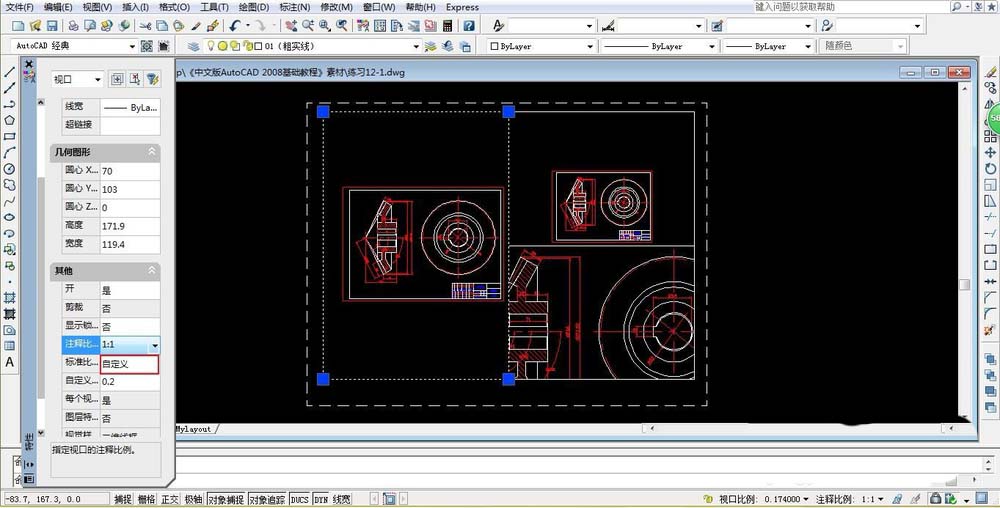

如果布局圖中使用了多個浮動視口時,就可以為這些視口中的視圖建立相同的縮放比例。這時可選擇要修改其縮放比例的浮動視口,在“特性”窗口的“標準比例”下拉列表框中選擇某一比例,然后對其他的所有浮動視口執行同樣的操作,就可以設置一個相同的比例值。

3、在浮動視口中旋轉視圖:

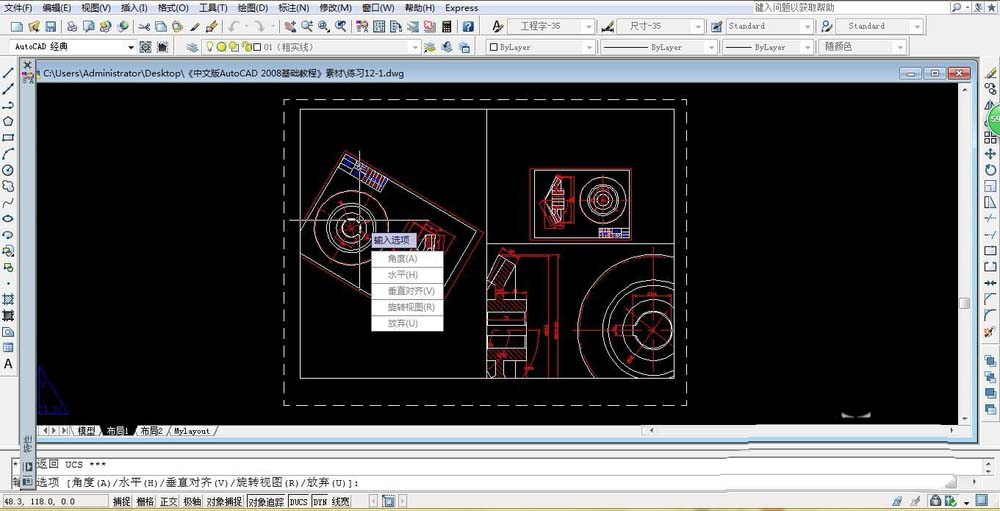

在浮動視口中,執行MVSETUP命令輸入a(對齊),輸入r(旋轉),選擇要旋轉視圖的視口,指定旋轉基點、角度,就可以旋轉整個視圖。

4、創立特殊形狀的浮動視口:

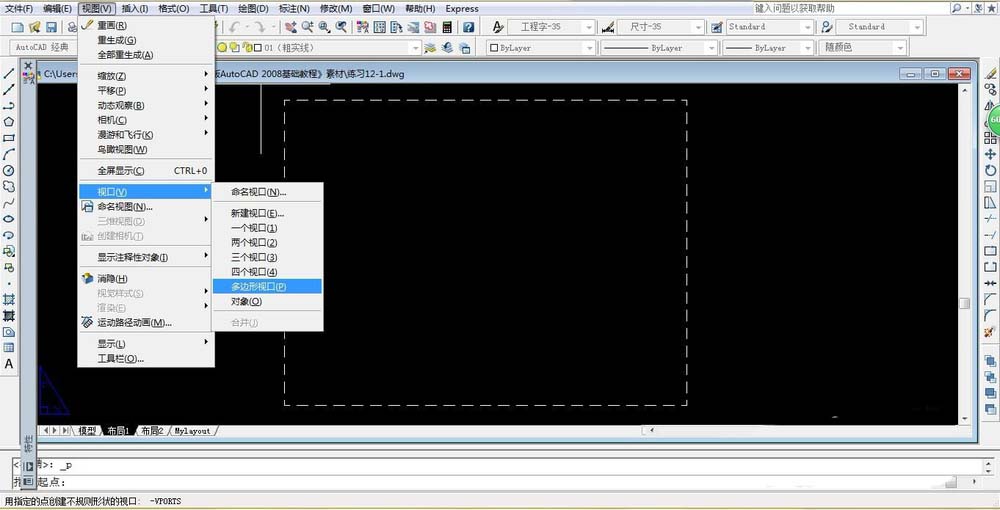

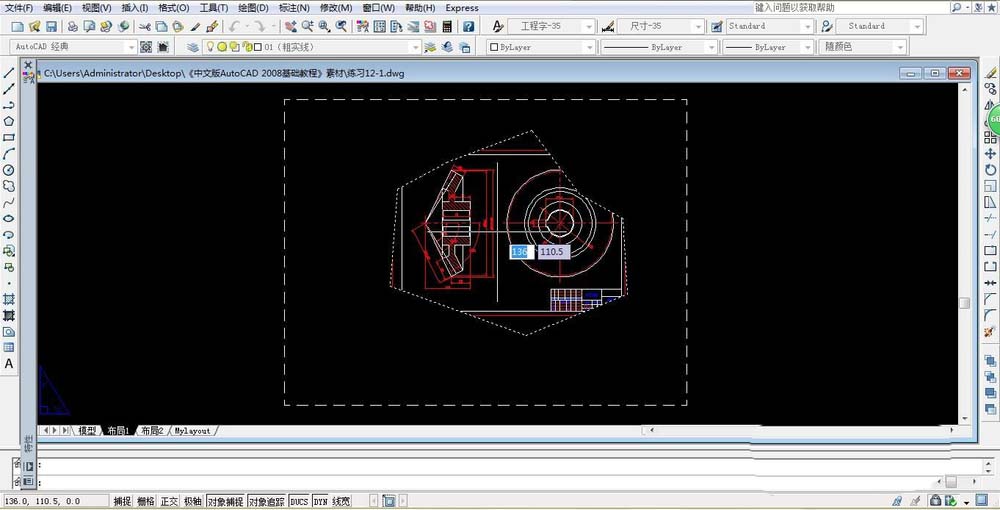

在刪除浮動視口后,可以選擇“視圖”|“視口”|“多邊形視口”命令,創建多邊形形狀的浮動視口。

以上就是CAD2008使用浮動視口的簡單教程,希望大家喜歡,請繼續關注武林網。
