CAD怎么繪制建筑平面圖? cad平面圖的畫法

2020-07-20 12:56:20
字體:
供稿:網友

cad中想要繪制平面建筑圖,該怎么繪制嗯?下面我們就來看看cad繪制平面建筑圖的教程。

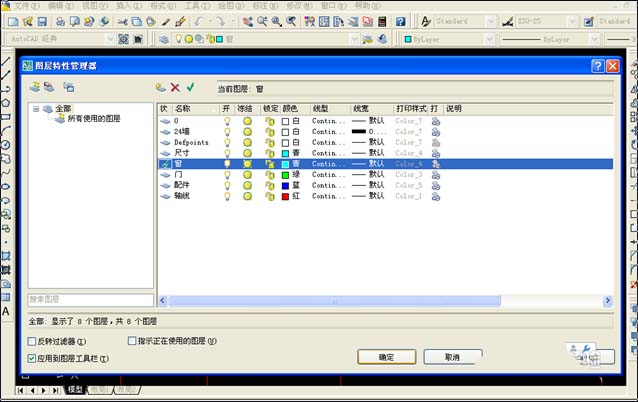

1、打開CAD進入主界面,點選格式--圖層,進入圖層特性管理器界面在右側空白區右擊,選擇“新建圖層”,輸入名稱后,點擊顏色,選擇為圖層設置的顏色用以上方法建立將所有需要的圖層后,點擊確定退出圖層。

注意:24墻為承重墻,線寬設置比其他部分要寬。

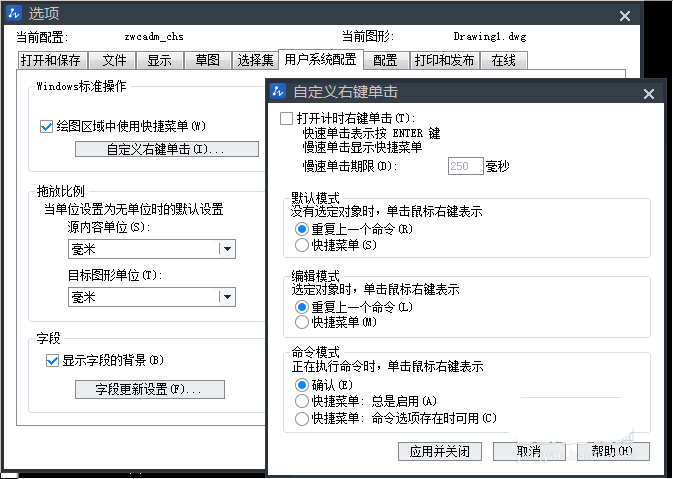

2、修改右鍵單擊模式在編輯區右擊,點選“選項”,進入“選項”設置界面。點選用戶系統配置,點擊“自定義右鍵單擊”,設置單擊右鍵的執行:在默認模式與編輯模式下為重復上一個命令,在命令模式下為確認。完成后點擊應用并退出。修改后可以大大提高繪圖速度。

3、設置繪圖界限:格式-圖形界限-左下角點(0,0),右上角點(10000,10000)。

4、畫定位軸線,點選繪圖--直線,先畫一條水平線,一條垂直線,其他用復制與偏移命令(修改里)輸入數據獲得。

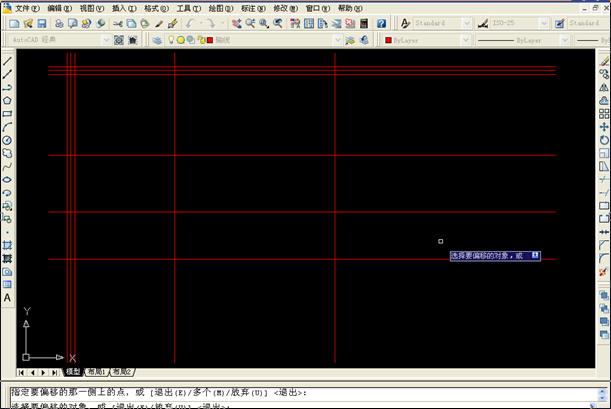

5、將軸線偏移一定的量(如100或120),兩個方向都要偏移。

6、將偏移后的墻線修改到墻的圖層中:選中偏移后的墻線,再點圖層處的墻層,把圖層換到墻層

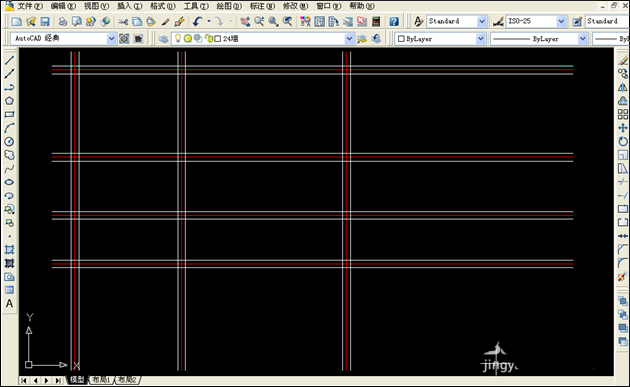

7、點選修改--復制,或直接利用復制命令,將墻線復制到每一個軸線處,然后關掉軸線層。

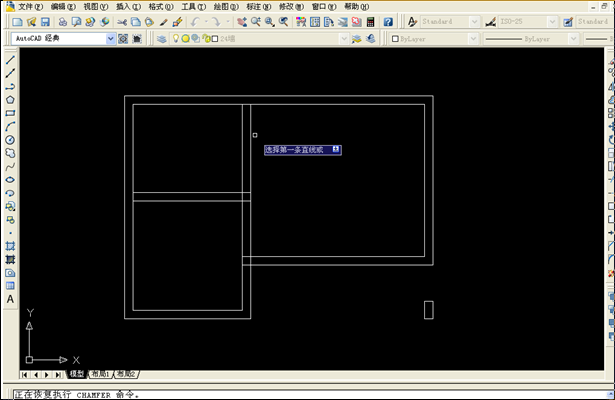

8、利用修剪、倒角命令完成大致的墻體修剪工作,留下必要的墻體線
