cad中繪制平面圖形很方便，想要畫一個失靈的零件平面圖，該怎么繪制呢？下面我們就來看看詳細的教程。

1、雙擊將CAD這款軟件打開，然后在繪圖里找到圓形選項，如圖所示：

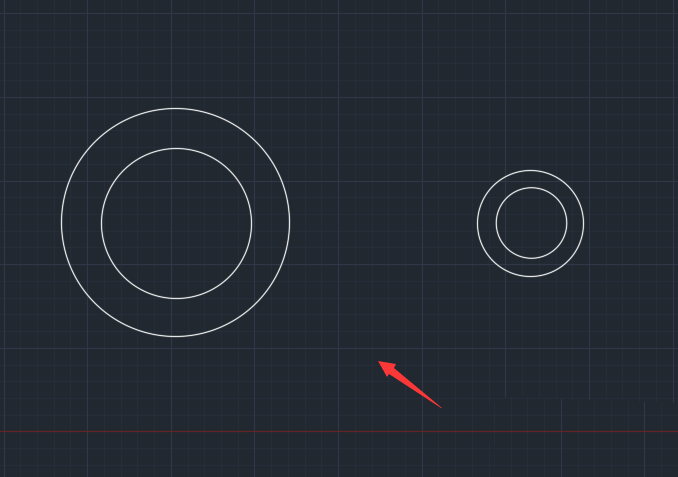

2、選擇圓形我們在繪圖區里繪制出一大一小兩個環形，如圖所示：

3、繪制好環形之后我們再在繪圖里找到直線選項，如圖所示：

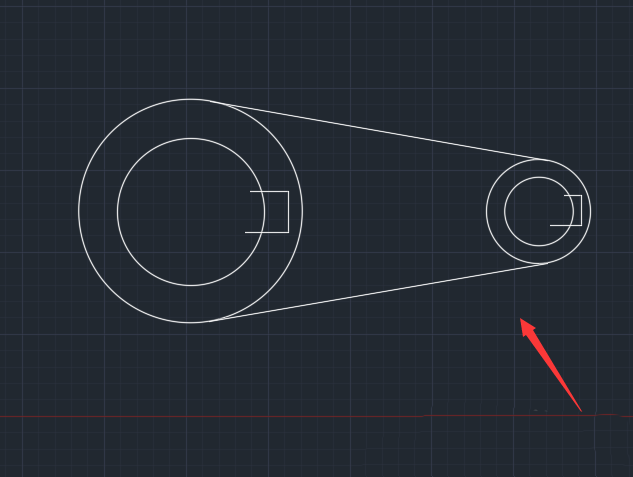

4、選擇直線選項在圖中畫出兩個環形的切線，然后再在小圓上畫出鍵槽口，如圖所示：

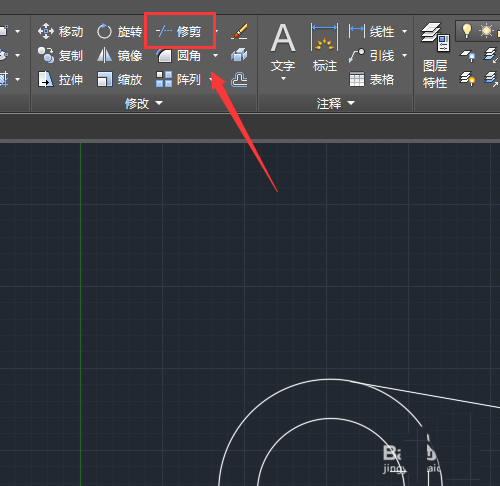

5、繪制好圖形之后，我們再在修改里找到修剪選項，如圖所示：

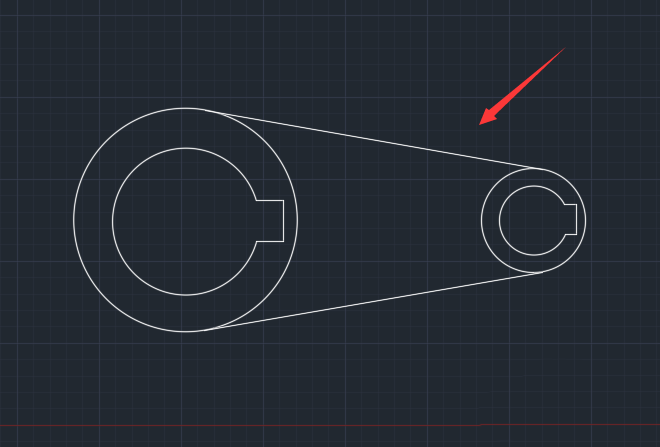

6、選擇修剪選項我們將小圓上面的鍵槽口處進行修剪，最后的效果如圖所示：

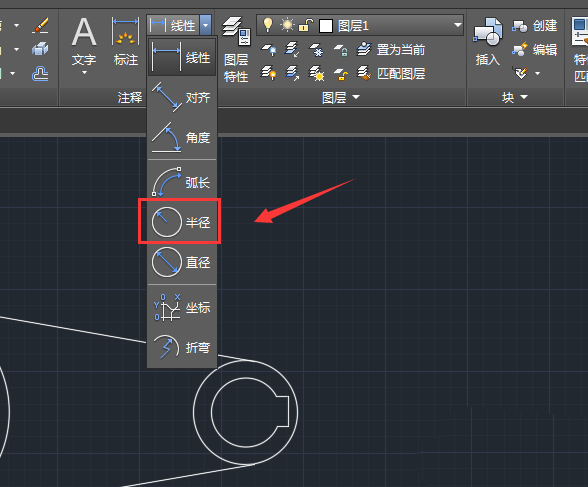

7、修剪好之后，我們再在標注里找到線性選項，點擊該選項在其下拉菜單那里找到半徑選項，如圖所示：

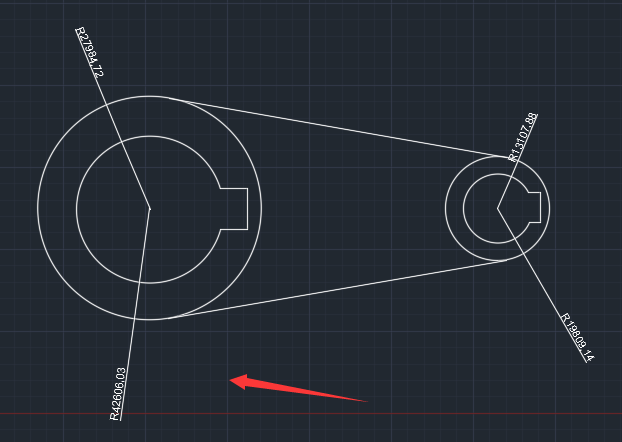

8、點擊半徑選項對我們的繪制的圖形進行標注，這樣我們傳動輪圖形就繪制好了，如圖所示：

以上就是cad繪制零件平面圖的教程，希望大家喜歡，請繼續關注武林網。
